Produktdetails

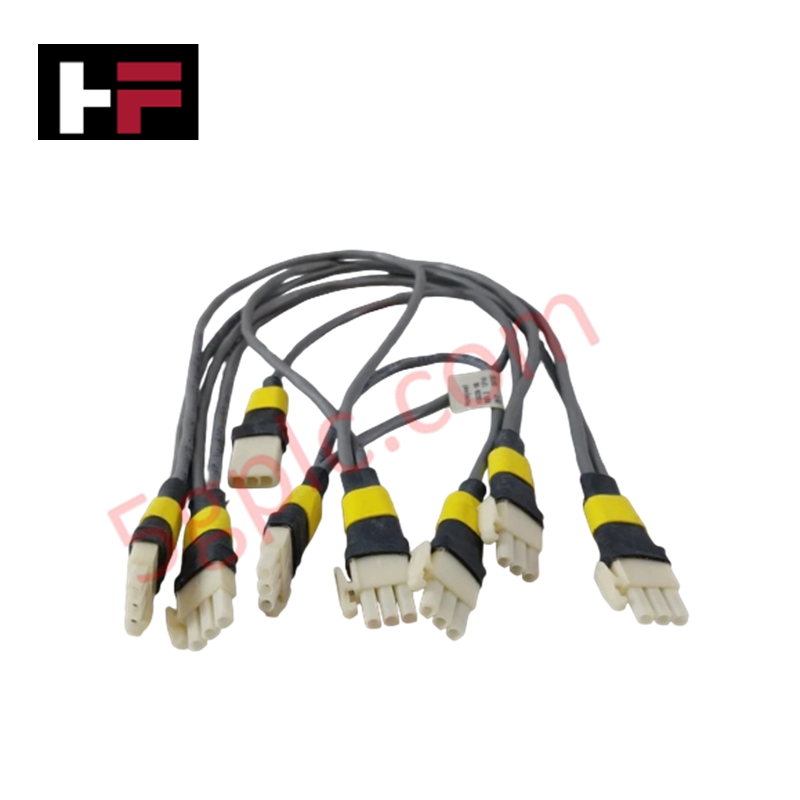

Das Honeywell 51202329-102, auch als 51202329-102 I/O-Link-Kabelpaar katalogisiert, dient als dedizierte Hardwarekomponente für schnelle, deterministische Bus-Signalverbindungen innerhalb der Honeywell-HC900- und I/O-Bus-Netzwerkarchitekturen. Es leitet den physischen Datenverkehr über 6 Abgriffe mit einem Abstand von 6 Zoll und verbindet bis zu 2 redundante UIO-IOTA-Basen (Input/Output Termination Assembly) über eine physische Strecke von 1,5 Metern.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51202329-102 (Revision D) |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,1 kg |
| Abmessungen | 1,5 m Länge (Abstand zwischen den Abgriffen: 6 Zoll) |
| Betriebstemperatur | -40 bis 85 °C |
| Leistungsaufnahme | Passive Kabelbaugruppe (0 W) |
| Kabeltyp | I/O-Link-Kabelpaar |
| Anschlussabgriffe | 6 Abgriffe zum physischen Anschluss von Geräten |
| Buskompatibilität | Bis zu 2 redundante UIO-IOTAs |
Kaltstellenkompensation & Signalintegrität
Die Kabelbaugruppe 51202329-102 ermöglicht eine dämpfungsarme physische Kopplung zwischen Verarbeitungsknoten und Abschlussbaugruppen. Abschirmungsschichten unterdrücken hochfrequentes elektrisches Rauschen über den erweiterten Betriebstemperaturbereich (-40 bis 85 °C) und verhindern die Einstreuung von Störungen in benachbarte niederpegelige Analogkanäle. Diese Signalstabilität bewahrt die Messgenauigkeit von Thermoeingängen mit integrierter Kaltstellenkompensation (CJC) sowie von Transmitterschleifen, die über das 4–20-mA-HART-Schleifenprotokoll kommunizieren.
Häufig gestellte Fragen
F: Kann das 51202329-102 I/O-Link-Kabel bei eingeschaltetem Controllersystem angeschlossen oder getrennt werden?
A: Das Kabel darf nur getrennt werden, wenn das entsprechende I/O-Bussegment ausgeschaltet oder isoliert ist, um kurzzeitige Kommunikationsverluste und Signalverzerrungen auf aktiven Kanälen zu vermeiden.
F: Welche Anforderungen an den physischen Abstand gelten für die Abgriffstecker dieser Kabelbaugruppe?
A: Die Kabelausführung umfasst 6 Anschlussabgriffe mit einem festen Abstand von 6 Zoll entlang der 1,5 Meter langen Kabelstrecke, sodass standardisierte DIN-Schienenanordnungen in Schaltschränken unterstützt werden.
Richtlinien für die Installation vor Ort
- Prüfen Sie die Kabelisolierung und die Steckerstifte vor der Verlegung im Schaltschrank auf physische Schäden.
- Verlegen Sie das Kabelpaar entfernt von Hochspannungs-Wechselstromleitungen und Frequenzumrichtern, um elektromagnetische Kopplung zu vermeiden.
- Beachten Sie bei der Installation die üblichen Mindestbiegeradiusregeln, um eine Belastung der Innenleiter oder eine Ablösung der Abschirmung zu verhindern.
- Stellen Sie sicher, dass die Verriegelungsmechanismen aller aktiven UIO-IOTA-Schnittstellen vollständig eingerastet sind, um einen lockeren mechanischen Kontakt zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
