Honeywell 51201667-100 HPM-Redundanzkabel
Honeywell 51201667-100 HPM-Redundanzkabel
Honeywell 51201667-100 HPM-Redundanzkabel

Honeywell 51201667-100 HPM-Redundanzkabel


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 51201667-100

PRODUKTTYP : Redundanzkabel

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

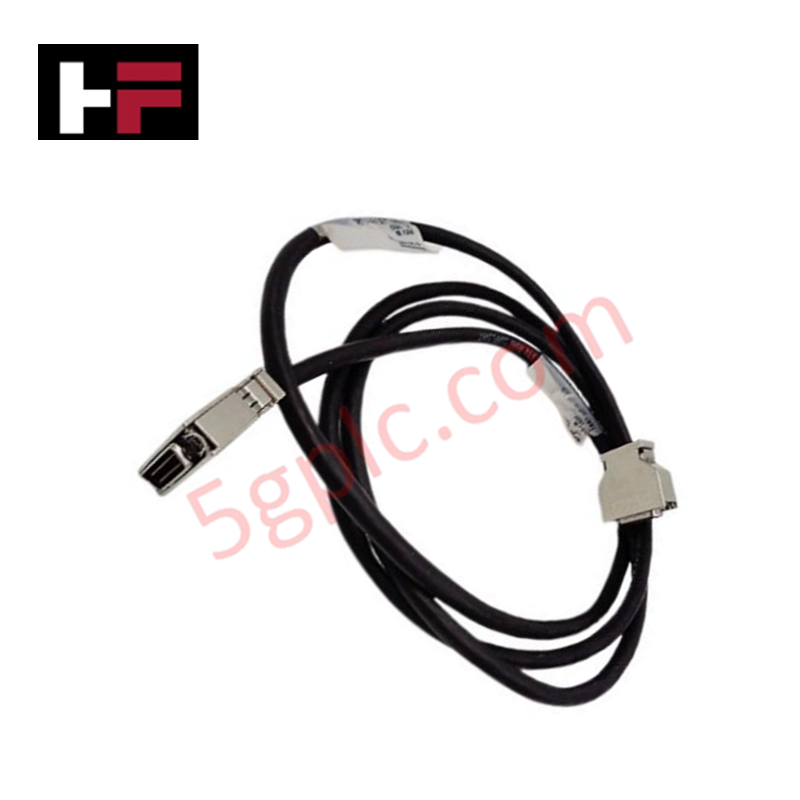

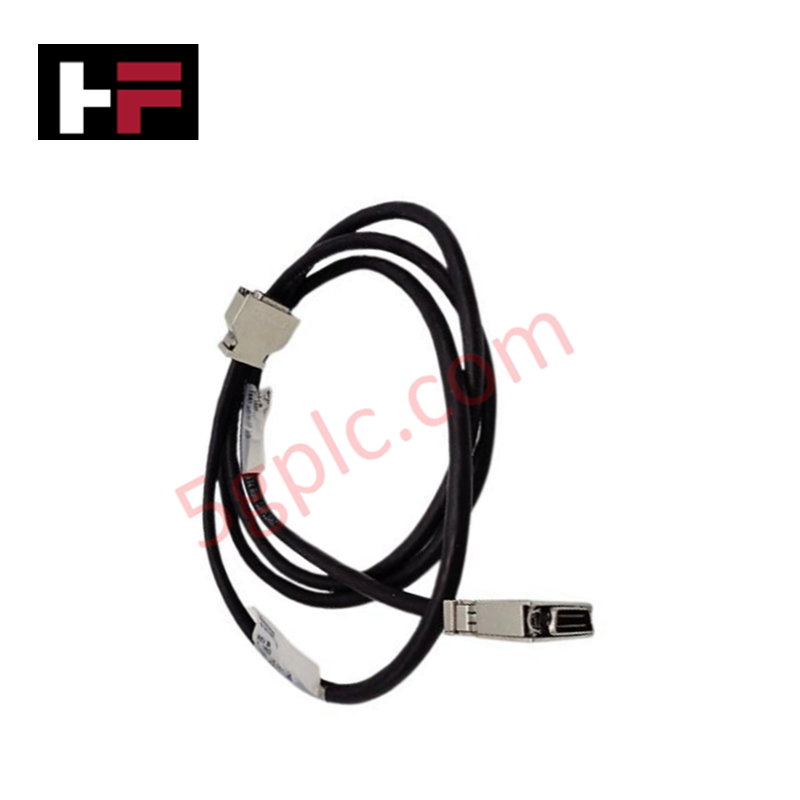

Das Honeywell 51201667-100, auch als 51201667-100 HPM-Redundanzkabel katalogisiert, dient als dedizierte Hardwarekomponente für die direkte fehlertolerante Link-Kommunikation und Zustandssynchronisierung innerhalb von High-Performance Process Manager(HPM)-Plattformen. Die Baugruppe ist über eine Länge von 2 Metern mit zwei 26-poligen AMP-Steckverbindern mit Steckerstiften konfektioniert und verbindet die primären und sekundären redundanten Controller-Prozessoren über die Backplane. Die interne Mehrleiterverdrahtung überträgt Hochgeschwindigkeits-Steuerdaten, Taktimpulse und den Ausführungsstatus des Heartbeats, um die Synchronisierung der beiden Prozessoren aufrechtzuerhalten.

Hardwarespezifikationen

Parameter Spezifikation
Modell 51201667-100
Marke Honeywell
Herkunft USA
Gewicht 0.42 lbs (0.19 kg)
Abmessungen Kabellänge: 2 Meter (6.56 ft)
Betriebstemperatur 0 bis 60 deg C
Leistungsaufnahme Passive Verbindungseinheit
Kabeltyp HPM-Redundanzkabelbaugruppe
Steckertyp Zwei 26-polige AMP-Steckverbinder mit Steckerstiften
Spezifikation der internen Leitungen Serial-AMP-Kabelleitung B487557
Primärschnittstelle Honeywell High-Performance Process Manager (HPM)

Kanal-zu-Kanal-Isolierung

Das Redundanzkabel 51201667-100 verfügt über eine Kanal-zu-Kanal-Isolierung durch eine geschirmte verdrillte Signalpaarführung, um die Kommunikationsintegrität zwischen redundanten HPM-Verarbeitungsknoten aufrechtzuerhalten. Leitfähige Erdungsschichten im Inneren des 2-Meter-Mantels isolieren serielle Hochgeschwindigkeitsdatenpaare von externem elektromagnetischem Rauschen und statischen Entladungen. Diese Isolierungsarchitektur verhindert, dass transiente Spannungspotenzialunterschiede zwischen benachbarten Controllerkartensteckplätzen die aktive Heartbeat-Synchronisierung unterbrechen.

Häufig gestellte Fragen

F: Kann das Redundanzkabel 51201667-100 getrennt werden, während einer der HPM-Controller aktiv läuft?

A: Das Trennen des Redundanzkabels unterbricht die Echtzeit-Datenspiegelung und versetzt den primären Controller in einen nicht redundanten Standalone-Zustand, wodurch die automatische Umschaltfunktion deaktiviert wird.

F: Wie werden die physischen Steckverbinder am HPM-Controllergehäuse befestigt?

A: Die beiden 26-poligen AMP-Steckverbinder mit Steckerstiften verfügen über integrierte Gewinde-Klinkenschrauben, die direkt in die passenden Buchsenleisten an den Frontplatten der HPM-Prozessorkarten einrasten.

F: Welche Vorsichtsmaßnahmen sind beim Biegeradius der 2-Meter-Kabelbaugruppe während der Verlegung im Schaltschrank zu beachten?

A: Vermeiden Sie scharfe Biegungen oder starkes Quetschen entlang der Kabellänge, um die internen AMP-B487557-Leiter und die Schirmkontinuität vor mechanischer Belastung zu schützen.

Richtlinien für die Installation vor Ort

  1. Vergewissern Sie sich vor dem Anschließen des Redundanzkabels, dass sowohl die primären als auch die Standby-HPM-Karteneinschübe ordnungsgemäß installiert und geerdet sind.
  2. Richten Sie das Gehäuse des 26-poligen AMP-Steckverbinders mit Steckerstiften präzise an der vorgesehenen Redundanzschnittstelle des HPM-Moduls aus.
  3. Ziehen Sie die Steckverbinder-Halteschrauben gleichmäßig von Hand an, um eine niederohmige Schirmerdung und eine sichere mechanische Verriegelung herzustellen.
  4. Verlegen Sie das 2-Meter-Kabel in dafür vorgesehenen Kabelkanälen für Niederspannungsleitungen, entfernt von Wechselstrom-Verteilungsleitungen und induktiven Antriebslasten.
  5. Überprüfen Sie Kabelmantel und Kontaktstifte vor dem Einsetzen in freie oder als Ersatz dienende HPM-Gehäusesteckplätze auf physische Schäden.
