Produktdetails

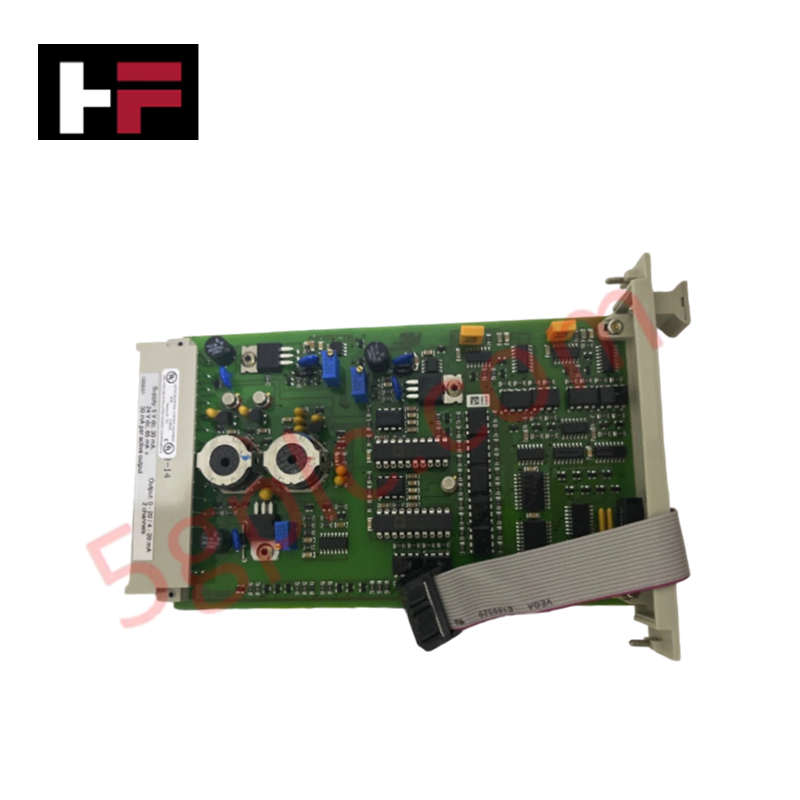

Das Honeywell 10205/2/1, auch als 10205/2/1-fehlersicheres Analogausgangsmodul katalogisiert, ist eine dedizierte Hardwarekomponente zur Ausführung der Sicherheitssteuerung von 0(4)-20-mA-Stromschleifen innerhalb von Fail-Safe-Controller-(FSC)-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 10205/2/1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 7,00 kg Versandgewicht |
| Abmessungen | 325 x 150 x 150 mm (4 HP, 3U-Gehäuseplatz) |
| Betriebstemperatur | 0 °C bis +60 °C |
| Leistungsaufnahme | 5 VDC bei 30 mA, 24 VDC bei 65 mA (+ 30 mA pro aktivem Ausgang) |
| Ausgangskanäle | 2 aktive oder passive Kanäle (12-Bit-D/A-Umwandlung) |
| Stromausgangsbereich | 0-20 mA / 4-20 mA (Ausgangsstrom < 0,05 mA) |
| Aktiver Schleifenwiderstand | maximal 1000 Ohm (maximale Ausgangsspannung 30 VDC) |
| Passive externe Spannung | maximal 40 VDC (Mindestspannungsabfall = 7,5 V) |
| Watchdog-Eingangsstrom | 0,5 mA |
4-20-mA-HART-Schleifenprotokoll und galvanische Trennung zwischen den Kanälen
Das Modul bietet eine galvanische Trennung zwischen den internen Versorgungsschienen und den Ausgangsstromkanälen; 0V 1 und 0V 2 sind intern miteinander verbunden, um stabile Signalreferenzpegel zu gewährleisten. Diese Trennungsarchitektur verhindert, dass Störungen durch Erdschleifen, Verschiebungen des Gleichtaktpotenzials und externe transiente Störsignale auf aktiven oder passiven Feldschleifen in benachbarte analoge Verarbeitungskanäle einkoppeln oder Signale des 4-20-mA-HART-Schleifenprotokolls auf angeschlossenen Prozessleitungen verfälschen.
Häufig gestellte Fragen
F: Wie wird die Hardwarekalibrierung der Analogausgangskanäle des 10205/2/1 durchgeführt?
A: Die Kalibrierung von Nullpunkt und Messspanne des Kanals erfolgt mithilfe der Potenziometer P2 und P3 am Modul und wird über ein Multimeter überwacht, das über ein Extender-Modul und eine Flachkabelbaugruppe angeschlossen ist.
F: Welche Codierungsanordnung verhindert das falsche Einsetzen des Moduls in den Rack-Steckplatz?
A: Die mechanische Codierung nutzt Bohrungen an den Positionen A9 und C5 am Modul, die zu den großen Codierstiften an den Positionen A9 und C5 auf der Rack-Rückwand passen.
F: Können die Ausgangskanäle des 10205/2/1 passive, von einer externen Quelle gespeiste Schleifen ansteuern?
A: Ja, jeder Kanal kann im passiven Modus mit einer externen Versorgung von bis zu 40 VDC betrieben werden und hält dabei einen internen Mindestspannungsabfall von 7,5 V ein.
Richtlinien für die Installation vor Ort
- Überprüfen Sie vor dem Einsetzen des Moduls in den vorgesehenen 4-HP-Rack-Steckplatz die korrekte Ausrichtung der Rack-Codierung (Stifte A9 und C5).
- Schalten Sie die Rückwand des Schaltschrank-Racks spannungsfrei oder stellen Sie sicher, dass vor dem Herausziehen oder Einsetzen die ordnungsgemäßen Überbrückungsverfahren für das Sicherheitssystem aktiviert wurden.
- Sichern Sie die Feldkabelverbindungen an den Ausgangsklemmen und achten Sie auf einen ordnungsgemäßen Abschluss der Schirmung, um elektromagnetische Störungen auf 0(4)-20-mA-Leitungen zu verhindern.
- Stellen Sie sicher, dass beim Anschluss externer Stromversorgungen im passiven Schleifenmodus die Anforderungen an den Mindestspannungsabfall (= 7,5 V) an den Klemmen eingehalten werden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
