Produktdetails
Technische Übersicht

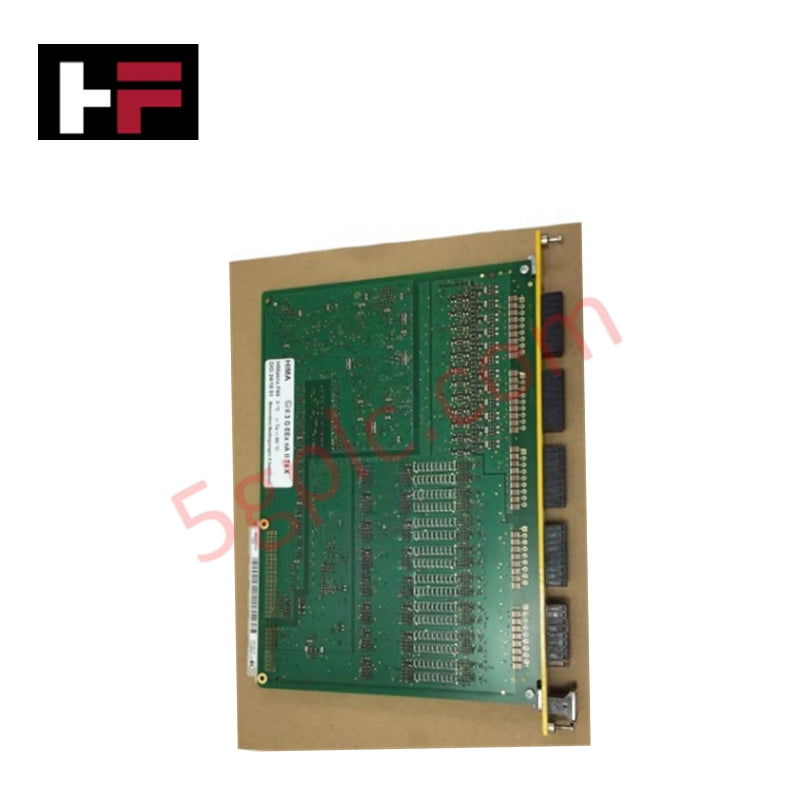

Das F60 DIO 24/16 01 ist ein sicherheitsrelevantes Ein-/Ausgabe-Bauteil mit hoher Dichte, entwickelt für das HIMatrix F60 System. Dieses Modul bietet eine robuste Schnittstelle für 24 digitale Eingänge und 16 digitale Ausgänge in einem kompakten 4HE-Gehäuse, speziell ausgelegt für Anwendungen mit Sicherheitsanforderungen bis SIL 3. Seine Bauweise umfasst umfassende galvanische Trennung, um die Signalreinheit zu gewährleisten und die zentrale Verarbeitungseinheit vor elektrischen Störungen aus dem Feld zu schützen.
Detaillierte Spezifikationen
-
Modellnummer: F60 DIO 24/16 01
-
Teilenummer: 984420102
-
Modultyp: Integrierte digitale Ein-/Ausgabe (24 EIN / 16 AUS)
-
Betriebsspannungsbereich: 24 V Gleichstrom (-15 % bis +20 %)
-
Interner Stromverbrauch: 380 mA bei 24 V Gleichstrom / 150 mA bei 3,3 V Gleichstrom
-
Eingangskonfiguration: 24 Kanäle, galvanisch getrennt
-
Logikschwelle für hohen Pegel: 10 V bis 30 V Gleichstrom (Nennwert 24 V Gleichstrom)
-
Logikschwelle für niedrigen Pegel: 0 V bis 5 V Gleichstrom
-
Eingangsstromaufnahme: 2 mA bei 10 V bis zu 5 mA bei 24 V
-
Schaltpunkt-Empfindlichkeit: Typisch 7,5 V
-
Ausgangskonfiguration: 16 Kanäle, galvanisch getrennt
-
Ausgangsspannung: 18,4 V bis 26,8 V Gleichstrom
-
Interner Spannungsabfall: Maximal 2 V bei 2 A Last
-
Sensorversorgungskapazität: 3 Kanäle mit jeweils 20 V / 100 mA (Kurzschlussschutz)
-
Gehäuseform: 6 Höheneinheiten, 4 Teilungseinheiten Breite
-
Gewicht der Einheit: 260 g
-
Temperaturgrenzen: 0 °C bis +60 °C Betrieb / -40 °C bis +85 °C Lagerung
Anwendung und Diagnose
Das F60 DIO 24/16 01 wird häufig in Notabschaltanlagen (ESD) sowie in Brand- und Gas-Logikrechnern eingesetzt. Es nutzt interne Selbstprüfroutinen, um Fehler in Echtzeit zu erkennen. Die integrierten Sensorstromausgänge erleichtern die Verdrahtung von Feldgeräten wie Trockenkontakten oder Näherungsschaltern, indem sie überwachte 20-V-Versorgung direkt vom Modul bereitstellen.
Technische Fragen und Antworten
Wie geht das Modul mit Ausgangskurzschlüssen um? Das F60 DIO 24/16 01 verfügt über eingebaute Schutzmechanismen, die die Stromstärke überwachen und den betroffenen Kanal abschalten, um Hardwareschäden zu verhindern. Der Betrieb wird wieder aufgenommen, sobald der Fehler behoben ist.
Ist dieses Modul mit allen HIMatrix F60 Gehäusen kompatibel? Ja, es ist für Standard-F60-Rahmen ausgelegt und kommuniziert über die Systemrückwand, um einen schnellen und sicheren Datenaustausch zu gewährleisten.
