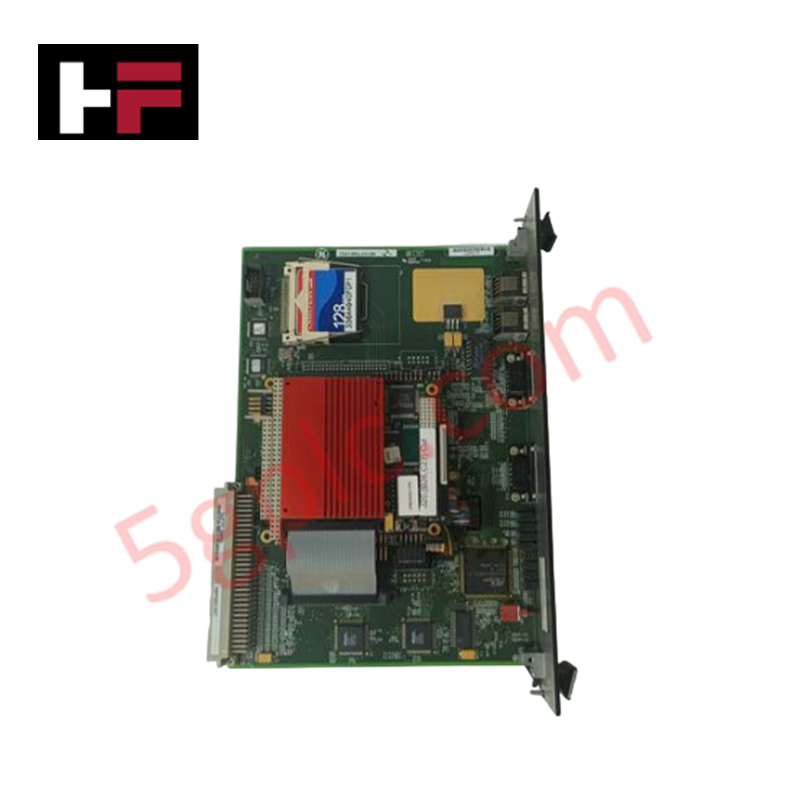

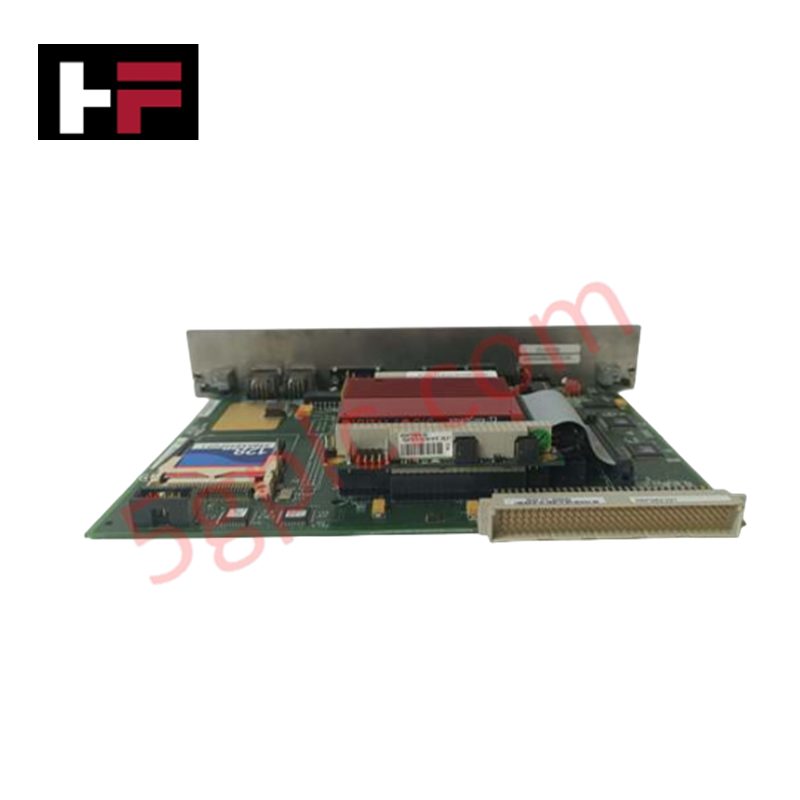

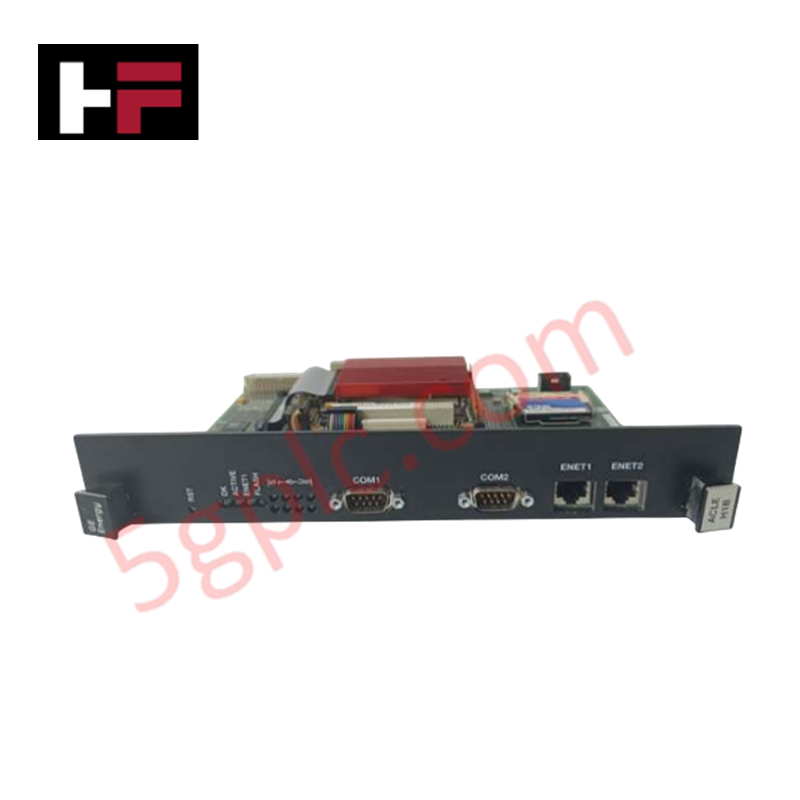

General Electric IS215ACLEH1B Anwendungskontrollschicht-Modul

Das General Electric IS215ACLEH1B, auch als IS215ACLEH1B Application Control Layer Modul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Ausführung der Turbinensteuerungslogik und zur Koordination von Subsystemen innerhalb der Mark VI Speedtronic Gasturbinen-Steuerungssysteme.

Hardware-Spezifikationen

Profinet- und deterministische Netzwerkanwendungen

Das IS215ACLEH1B nutzt eine Hochgeschwindigkeits-Buskommunikation intern, um einen deterministischen Datenaustausch innerhalb der Mark VI Steuerungsarchitektur zu ermöglichen. Das Modul ist für eine latenzarme Signalverarbeitung ausgelegt, wodurch die Turbinensteuerungslogik – einschließlich Drehzahl-, Last- und Temperaturregelung – innerhalb definierter Scan-Zeitfenster ausgeführt wird. Die Integration in die Backplane erfordert eine Abstimmung mit der Firmware-Kompatibilität des Controllers, um eine synchronisierte Kommunikation über das I/O-Pack-Netzwerk sicherzustellen. Das Modul gewährleistet strikte Datenintegrität während der Hochgeschwindigkeitsabfrage, verwaltet Fehlererkennung und die Übertragung von Diagnosepaketen, ohne die primären Steuerungsschleifen zu unterbrechen.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das IS215ACLEH1B Hot-Swap-Funktionalität im Mark VI-Rack?

A: Ja, das Modul ist so konzipiert, dass es bei eingeschalteter System-Backplane entfernt und eingesetzt werden kann, vorausgesetzt, die zugehörige Steuerungsschleife wurde gemäß standortspezifischer Sicherheitsverfahren sicher auf manuell oder abgeschaltet umgestellt.

F: Was sind die wichtigsten Anforderungen an die Firmware-Kompatibilität?

A: Die Firmware-Versionen müssen mit der spezifischen Revision des übergeordneten Mark VI Controllers übereinstimmen, um eine korrekte I/O-Zuordnung und Diagnoseberichterstattung zu gewährleisten. Vor dem Austausch vor Ort sollte die Dokumentation der jeweiligen Turbinensteuerungssoftware-Revision konsultiert werden.

F: Wie wird die Fehlerisolierung durch dieses Modul gehandhabt?

A: Das Modul führt kontinuierliche Selbstdiagnosen durch und überwacht den Schleifenstatus; im Falle eines internen Hardwarefehlers löst es einen Diagnosealarm an den Controller aus und wechselt in einen vordefinierten sicheren Zustand, um fehlerhafte Ausgangssignale zu verhindern.

Richtlinien für die Feldinstallation

• Umgebungsbedingungen: Stellen Sie sicher, dass die Installationsumgebung frei von korrosiven Gasen und leitfähigem Staub ist. Das Modul muss innerhalb des angegebenen Temperaturbereichs von -30 °C bis +65 °C betrieben werden, um thermische Drosselung oder Bauteilausfälle zu vermeiden.
• Mechanische Montage: Befestigen Sie das Modul sicher auf der vorgesehenen DIN-Schiene. Sorgen Sie für ausreichenden Freiraum ober- und unterhalb des Moduls, um die Luftzirkulation für eine passive Kühlung zu gewährleisten.
• Elektrische Anschlüsse: Vergewissern Sie sich, dass die 125 V Gleichstrom-Eingangsspannung stabil und innerhalb der Toleranzen liegt, bevor Sie das Modul einschalten. Verwenden Sie abgeschirmte Kabel für alle I/O-Signalwege, um elektromagnetische Störungen (EMI) zu minimieren.
• Potentialausgleich: Stellen Sie sicher, dass das Modulgehäuse ordnungsgemäß mit dem gemeinsamen System-Massepotential verbunden ist, um die Abschirmintegrität zu erhalten und Überspannungseinflüsse zu reduzieren.
• Überprüfung: Führen Sie nach der Installation eine Sichtprüfung der Status-LEDs durch und überprüfen Sie den Verbindungsstatus über die HMI-Schnittstelle, bevor Sie eine systemweite Schleifenprüfung durchführen.
