Produktdetails

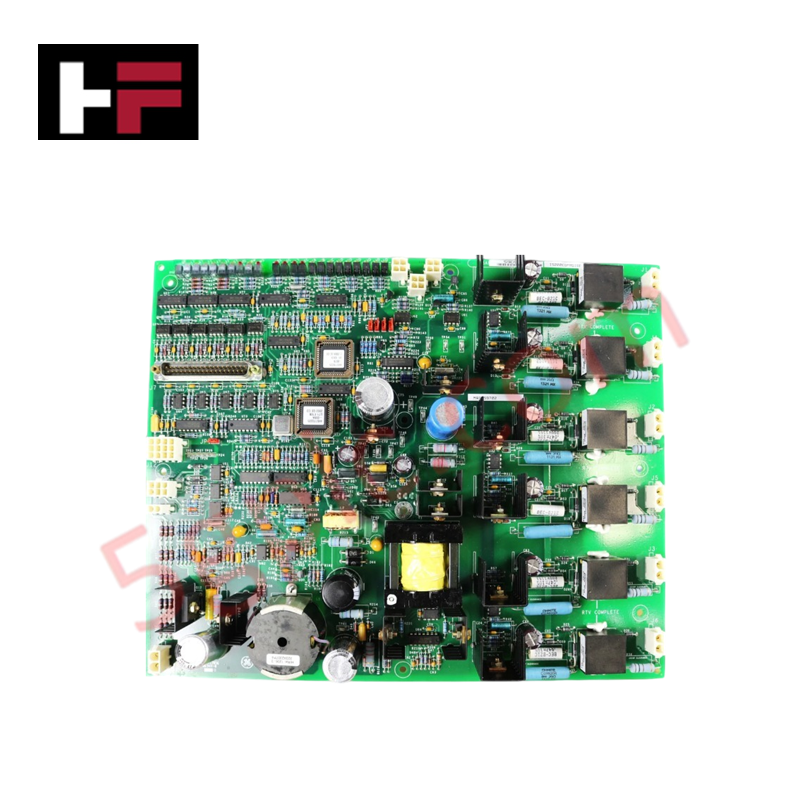

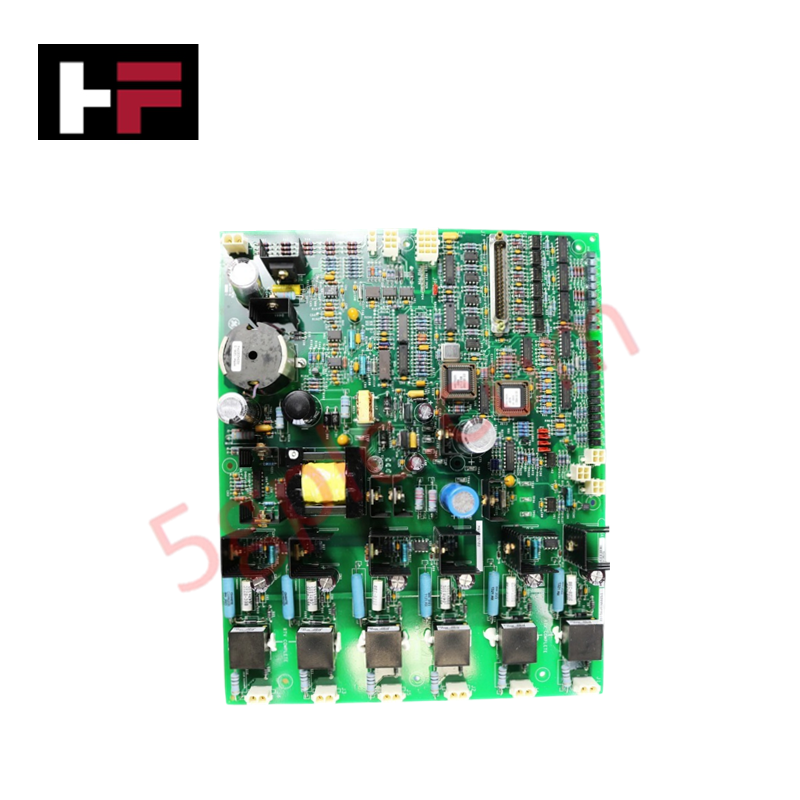

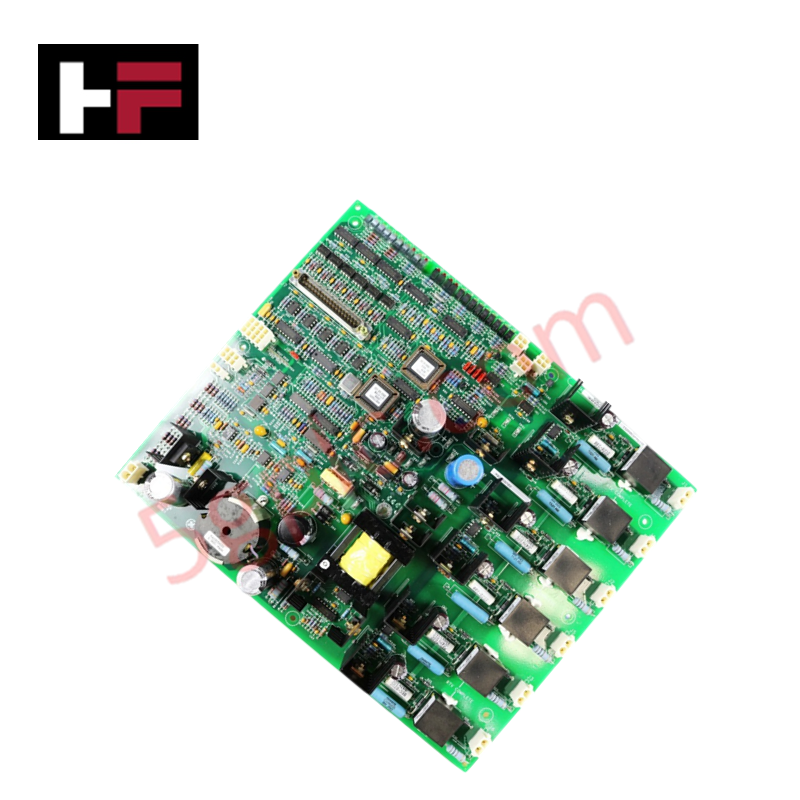

Konfiguriert für die Hochleistungs-SCR-Ansteuerung und Brückenüberwachung in EX2100 Erregungsregelsystemen, bietet die General Electric IS200EGPAG1BEC (IS200EGPAG1BEC Exciter Gate Pulse Amplifier Board) die direkte physische/elektrische Ausführung der Gate-Befehlsverarbeitung und Leistungsbrückenregelung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200EGPAG1BEC |
| Marke | General Electric |
| Herkunft | Vereinigte Staaten (USA) |
| Abmessungen | 168 mm x 150 mm x 55 mm |
| Betriebstemperatur | 40 °C bis 70 °C |
| Stromverbrauch | +5 V DC, 6 A |
| Eingangskanäle | 24 |
| Trip-Solenoid-Bewertung | 125 V DC |
| Versorgungsspannung | 28 V DC |
Industrielle Steuerung und Firmware-Integration
Die IS200EGPAG1BEC integriert sich in die EX2100-Architektur, um eine präzise Ansteuerung von bis zu sechs Silizium-gesteuerten Gleichrichtern (SCRs) zu ermöglichen. Die Platine nutzt Firmware-Flash-Kompatibilität, um mit ESEL-Gate-Befehlen zu kommunizieren und eine deterministische Ausführung der Zündsequenzen innerhalb der Leistungsbrücke sicherzustellen. Das Modul verwaltet eine komplexe I/O-Dichte-Skalierung zur Überwachung von Brückenparametern, einschließlich thermischer Profile, Stromfluss und Status der Kühlventilatoren, die zur Diagnoseanalyse an das Steuerungssystem zurückgemeldet werden. Der integrierte DC/DC-Wandler sorgt für eine stabile Gate-Impulsübertragung, unabhängig von Spannungsschwankungen am Brückeneingang, und gewährleistet so eine konstante Brückenleistung.
Häufig gestellte Fragen (FAQ)
F: Ist die IS200EGPAG1BEC im aktiven EX2100-Brückensystem vor Ort austauschbar?
A: Ein Austausch sollte nur erfolgen, wenn der Erreger in einem sicheren, spannungsfreien Zustand ist. Stellen Sie sicher, dass alle Gate-Signalkabel und Stromversorgungskonnektoren nach der Installation gesichert sind, um die elektrische Kontinuität zu gewährleisten.
F: Wie unterstützen die LED-Anzeigen auf der Platine die Fehlersuche?
A: Die integrierten LEDs zeigen den Echtzeitstatus der Eingangsgate-Befehle, SCR-Ausgangszündungen und Diagnosezustände wie Brückentemperatur, Kühlventilatoraktivität und Fehleralarme an, was eine sofortige visuelle Überprüfung des Brückenzustands ermöglicht.
Richtlinien für die Feldinstallation
- Montage: Befestigen Sie die Platine in den vorgesehenen Steckplätzen im EX2100-Erregerschrank. Achten Sie darauf, dass die mechanischen Befestigungen fest angezogen sind, um die Erdungskontinuität zum Gehäuse sicherzustellen.
- Kabelverbindung: Schließen Sie die 24 Eingangskanäle und die Stromversorgung an die angegebenen Anschlussblöcke an. Verwenden Sie eine geeignete Kabelführung, um Zugbelastungen an den auf der Platine montierten Steckverbindern zu vermeiden.
- Thermisches Management: Aufgrund des Betriebsbereichs von 40 °C bis 70 °C vergewissern Sie sich, dass die Lüfter im Schrank funktionieren und die Luftströmungswege über die Leistungsbrückenkomponenten frei sind.
- Erdung: Stellen Sie sicher, dass die gemeinsame Erregungssteuerung mit dem Erdungsschienenbus verbunden ist, um Gleichtaktstörungen zu vermeiden, die die Gate-Impuls-Timing- und Verstärkersignale beeinträchtigen könnten.
- Überprüfung: Führen Sie nach der Installation einen Brückendiagnosezyklus über das QNX-basierte Betriebssystem durch, um zu bestätigen, dass alle SCR-Zündsignale korrekt zugeordnet sind und keine Alarmzustände unter Normalbelastung ausgelöst werden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
