Produktdetails

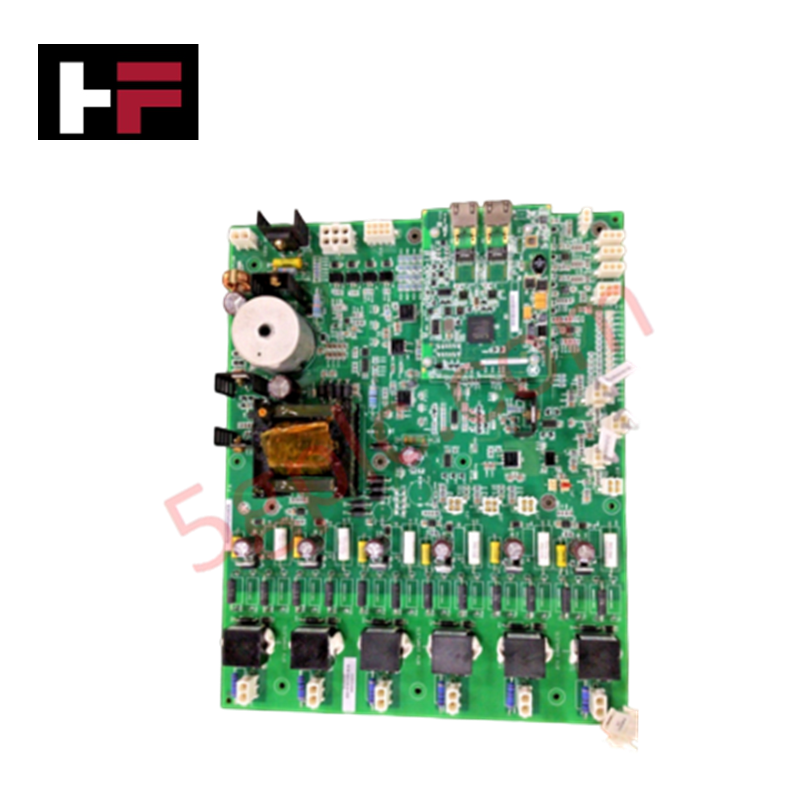

Das GE IS200EBRGH2AEB, auch als IS200EBRGH2 Exciter-Bridge-Schnittstellenplatine katalogisiert, dient als dedizierte Hardwarekomponente zur Ausführung der Thyristor-Ansteuerungsschnittstelle und zur Aufbereitung analoger Rückmeldungssignale innerhalb der GE-EX2100e-Erregungssteuerungssysteme.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200EBRGH2AEB |
| Marke | GE / General Electric |
| Herkunft | Vereinigte Staaten |
| Gewicht | 2 lbs |
| Abmessungen | 10,2 x 5,1 cm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Versorgungseingang der Platine: 125 VDC |
| Serie | EX2100e |
| Produkttyp | Exciter-Bridge-Schnittstellenplatine |
| Schaltungstechnologie | Oberflächenmontagetechnik (SMT) |
| Analoger Ausgangsstrom | 0–20 mA |
| Thyristorkompatibilität | Thyristorsysteme mit 42 mm, 52 mm und 77 mm |
| Dokumentationsreferenz | GEH-6781L |
Kommunikationsgeschwindigkeit des Backplane-Busses und Firmware-Flash-Kompatibilität
Die IS200EBRGH2AEB ist direkt mit den Leistungsumrichterbrücken in EX2100e-Erregungssteuerungsrahmen verbunden und unterstützt Thyristorbaugruppen mit 42 mm, 52 mm und 77 mm. Die interne Signalverarbeitung führt analoge Rückkopplungsschleifen mit 0–20 mA sowie Zündbefehlskanäle und gewährleistet dabei eine konstante Kommunikationsgeschwindigkeit des Backplane-Busses über die Steuerracks hinweg, ohne Verzögerungen bei der Signalausbreitung. Die Schaltung der Platine gewährleistet die Firmware-Flash-Kompatibilität über verschiedene Softwareversionen der EX2100e-Steuerung hinweg und ermöglicht eine vorhersehbare Signalumschaltung sowie eine deterministische Systemüberwachung während des stationären Generatorbetriebs.
Häufig gestellte Fragen
F: Welche Versorgungsspannung ist erforderlich, um die Platine IS200EBRGH2AEB mit Energie zu versorgen?
A: Die Platine wird mit einer nominalen Versorgungsspannung von 125 VDC betrieben, die vom Verteilungsbus des Erregungsrahmens bereitgestellt wird.
F: Welche physikalischen Thyristorrahmengrößen werden von den Gate-Schnittstellenschaltungen der IS200EBRGH2AEB unterstützt?
A: Die Platine ist direkt mit Thyristor-Leistungsbrückenbaugruppen mit 42 mm, 52 mm und 77 mm verbunden.
F: Welches primäre funktionale Signalausgabeformat erzeugt dieses Modul?
A: Das Modul stellt kalibrierte analoge Ausgangssignale in einem Stromschleifenbereich von 0–20 mA bereit.
Richtlinien für die Installation vor Ort
- Schalten Sie vor Wartungsarbeiten am Gehäuse sämtliche 125-VDC-Steuerspannungszuführungen und Hochspannungs-Hauptstromkreise der Generatorerregung spannungsfrei.
- Stellen Sie vor der Handhabung der Platine den Schutz vor elektrostatischer Entladung (ESD) mithilfe eines geerdeten Armbands sicher, das am Metallrahmen des EX2100e-Racks befestigt ist.
- Richten Sie die Kante der oberflächenmontierten Platine an den Montageabstandshaltern im Erregerschrank aus und ziehen Sie die Befestigungselemente fest, um die mechanische Stabilität sicherzustellen.
- Verlegen Sie Signalleitungen getrennt von Starkstromkabeln, um elektrische Störeinflüsse auf die analogen Rückkopplungsschleifen mit 0–20 mA zu verhindern.
- Überprüfen Sie alle Steckverbindungen der Kabelbäume zu den Thyristor-Gate-Strukturen mit 42, 52 oder 77 mm auf vollständig eingerastete Verriegelungen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
