Produktdetails

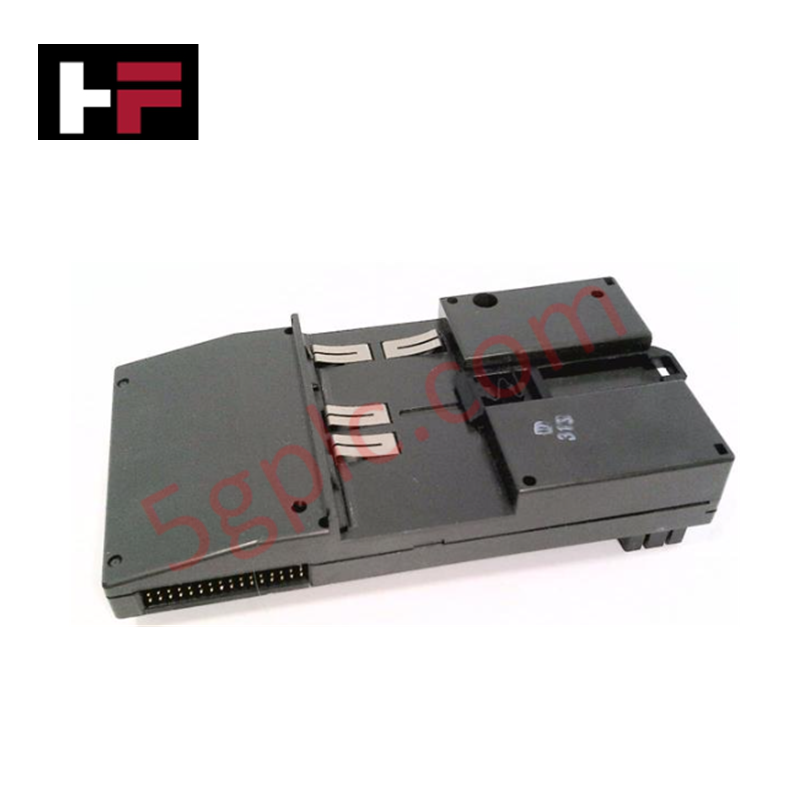

Der GE IC200CHS003K, auch als IC200CHS003-E/A-Träger katalogisiert, dient als spezielle Hardwarekomponente zur Terminierung von Feldsignalen und zur Montage der Backplane-Schnittstelle innerhalb von GE-VersaMax-Steuerungsnetzwerken.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200CHS003K |
| Marke | GE (GE Fanuc / Emerson) |
| Herkunft | USA |
| Gewicht | 0,11 kg (0,25 lbs) |
| Leistungsaufnahme | Passive Weiterleitung der Backplane-Versorgung |
| Verdrahtungsanschlussart | Steckverbinder (36-poliger Steckverbinder) |
| Max. E/A-Punkte | Bis zu 32 Ein-/Ausgabepunkte |
| Nennstrom pro Punkt | 2 A pro Punkt |
| Nennstrom für Versorgung/Masse | 8 A pro Versorgungs- und Masseanschluss |
| Nennwert der transienten Spannung | Maximal 300 VAC |
| Kontaktwiderstand | Weniger als 10 Milliohm |
| Schutzart | IP20 |
| Gehäusematerial | ABS-Kunststoff |
| Montageart | Montage auf DIN-Schiene (vertikale Ausrichtung) |
Deterministische Netzwerkausführung und Backplane-Geschwindigkeit
Der IC200CHS003K-Träger stellt die physische Backplane-Schnittstelle und die strukturelle Montagebasis für VersaMax-E/A-Module bereit und ermöglicht schnelle Kommunikationswege über den Backplane-Bus direkt zur Haupt-CPU oder zur Schnittstelleneinheit. Durch die Verwaltung von bis zu 32 E/A-Punkten über einen integrierten 36-poligen Feldsteckverbinder hält der Träger den Kontaktwiderstand unter 10 Milliohm, um die Signaltreue während der Echtzeit-Datenerfassungszyklen zu gewährleisten.
Die vollständige Kompatibilität mit deterministischen Profinet- / EtherNet/IP-Netzwerken wird durch die Kombination mit aktiven Netzwerkschnittstellenmodulen erreicht und ermöglicht eine flexible Skalierung der E/A-Dichte über erweiterte Schienenbaugruppen hinweg. Die mechanische Architektur gewährleistet eine hohe Kompatibilität der Firmware-Flash-Speicher zwischen den installierten Feldmodulen und bietet bis zu 4 gemeinsame Stromanschlüsse, die für eine Versorgung und Masseverteilung mit 8 A ausgelegt sind.
Häufig gestellte Fragen
F: Wie hoch ist die maximale Strombelastbarkeit einzelner E/A-Kanäle und Stromanschlüsse am IC200CHS003K-Träger?
A: Einzelne E/A-Punkte sind für 2 A pro Kanal ausgelegt, während gemeinsame Versorgungs- und Masseanschlüsse bis zu 8 A pro Punkt unterstützen.
F: Wie werden Feldverdrahtungsanschlüsse am IC200CHS003K-Modul terminiert?
A: Die Feldanschlüsse werden über einen integrierten 36-poligen Steckverbinder hergestellt, der den direkten Anschluss eines Kabelbaums anstelle einer Verdrahtung über einzelne Schraubklemmen ermöglicht.
F: Unterstützt dieser Träger das Einsetzen oder Herausnehmen von E/A-Modulen unter Spannung?
A: Der Hot-Swap-Betrieb hängt von den Funktionen der Systemsteuerung und der Module ab. Die Feldversorgung und die Backplane-Versorgung müssen getrennt werden, wenn nicht hot-swap-fähige Module auf dem Träger montiert sind.
Richtlinien für die Installation vor Ort
- Spannungsfreischaltung: Trennen und verriegeln Sie alle 24-VDC-/120-VAC-Feldversorgungen und Backplane-Netzteile, bevor Sie den Träger installieren oder warten.
- Montage auf der DIN-Schiene: Rasten Sie den Träger in vertikaler Ausrichtung auf einer standardmäßigen 35-mm-DIN-Schiene ein und stellen Sie sicher, dass die hintere Verriegelungslasche vollständig in den Schienenrand einrastet.
- Potentialausgleich und Erdung: Stellen Sie einen direkten Metall-zu-Metall-Kontakt mit einer geerdeten DIN-Schiene sicher, um die Chassis-Erdung für die Unterdrückung transienter Spannungen bis 300 VAC herzustellen.
- Kabelbaumanschluss: Richten Sie den 36-poligen Feldkabelbaum-Steckverbinder vorsichtig am Anschluss des Trägers aus und drücken Sie ihn fest hinein, bis die seitlichen Halteriegel einrasten.
- Einsetzen des Moduls: Schieben Sie das entsprechende VersaMax-E/A-Modul senkrecht in die Führungsschienen des Trägers, bis der Backplane-Steckverbinder vollständig verbunden ist und die Verriegelungsmechanismen einrasten.
