Produktdetails

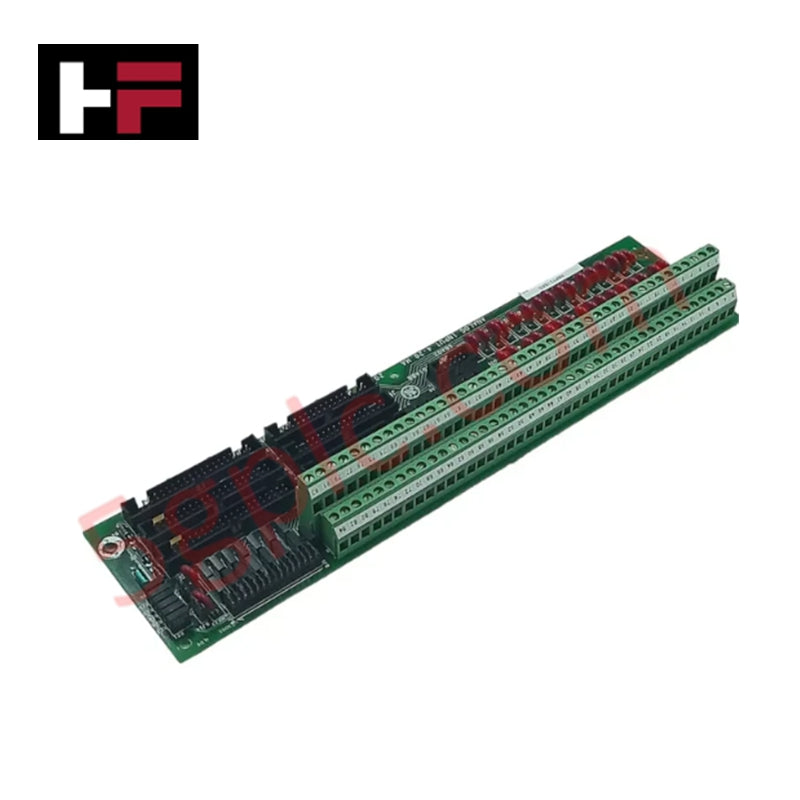

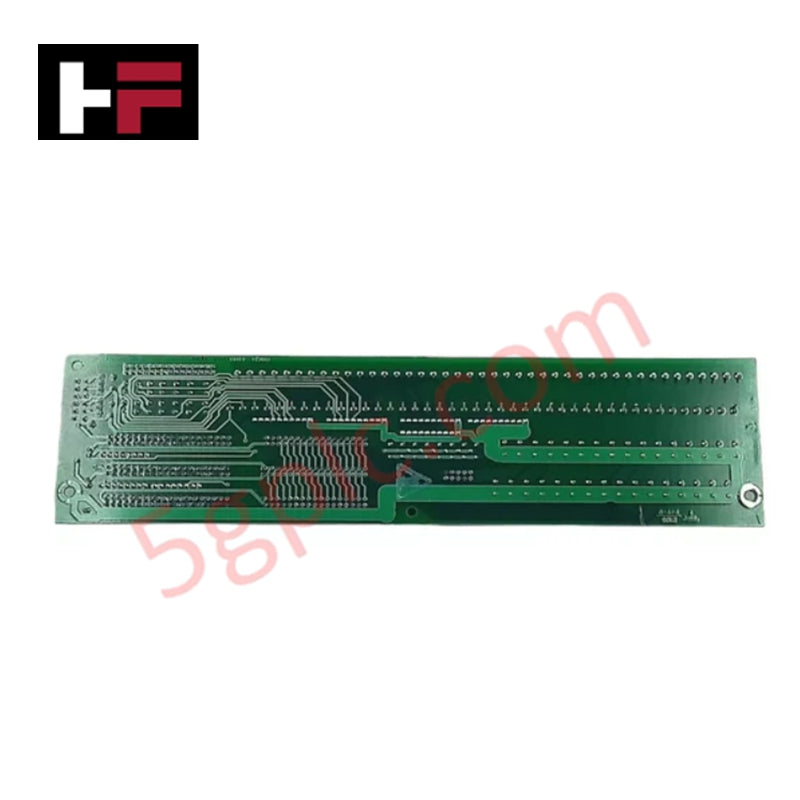

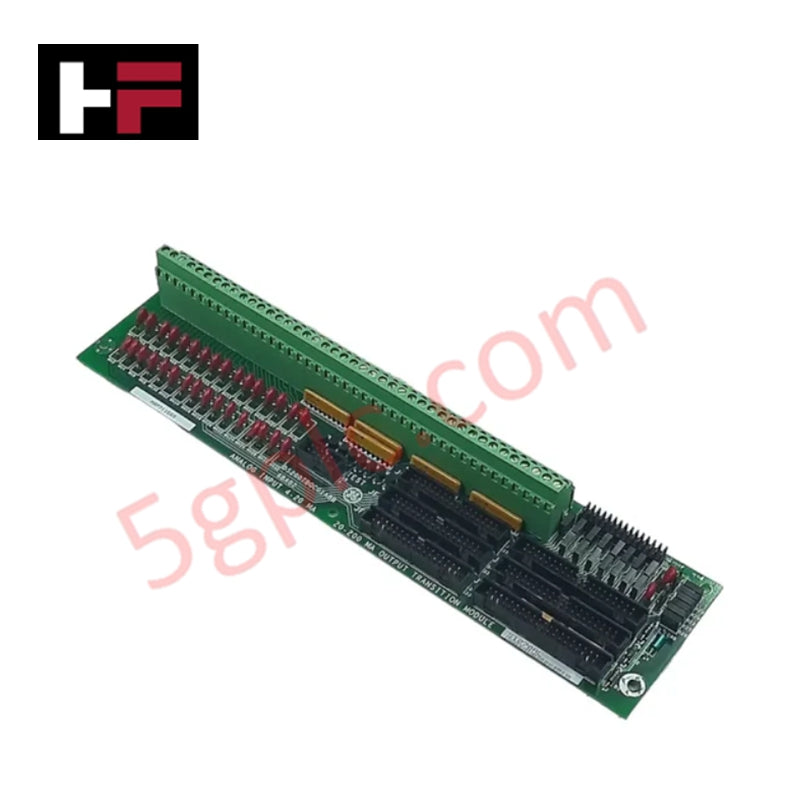

Konfiguriert für Signalabschluss und Skalierung in Mark V-Steuerungssystemen bietet das GE DS200TBQCG1A (DS200TBQC Analog-Eingang/Ausgang-Abschlussmodul) die direkte physische Ausführung der LVDT/R- und 4-20 mA-Signalweiterleitung zwischen Feldgeräten und dem TCQA-Verarbeitungskern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200TBQCG1A |
| Marke | General Electric |
| Herkunft | USA |
| Betriebstemperatur | Standard industrieller Bereich |
| Stromverbrauch | Nicht angegeben |
| Anschlussklemmen | 2 Blöcke (TB1, TB2), jeweils 83 Klemmen (insgesamt 166) |
| Steckverbinder | 3 x 40-polig, 3 x 34-polig |
Industrielle Steuerung und Firmware-Flash-Kompatibilität
Das DS200TBQCG1A verwaltet den kritischen analogen Datenaustausch zwischen den TCQA-Platinen in den Kernen R1, R2 und R3. Deterministische Signalverarbeitung wird durch hardwaredefinierte Pfade unterstützt: Der JBR-Steckverbinder ermöglicht bidirektionale 4-20 mA-Schleifenkommunikation, während der JFR-Steckverbinder die Verarbeitung von LVDT/R-Positionssignalen übernimmt. Die Platinenarchitektur erlaubt eine Skalierung der I/O-Dichte über 166 einzelne Anschlussklemmen. Eine Firmware-Flash-Kompatibilität ist nicht gegeben, da die Signalaufbereitung über physische Hardware-Jumper erfolgt, die den Ausgangsstrombereich (maximal 20 mA oder 200 mA) festlegen. Diese festverdrahtete Konfiguration stellt sicher, dass die Skalierungsparameter unabhängig vom Prozessorzustand konstant bleiben und somit eine zuverlässige Rückmeldung an den Steuerungskern gewährleisten.
Häufig gestellte Fragen
F: Kann der Ausgangsstrombereich über die Systemsoftware geändert werden?
A: Nein. Die Auswahl des Ausgangsstrombereichs (maximal 20 mA oder 200 mA) wird ausschließlich durch physische Hardware-Jumper auf der TBQC-Platine gesteuert. Diese müssen vor der Inbetriebnahme entsprechend den Anforderungen des jeweiligen Feldgeräts überprüft werden.
F: Wozu dienen die 15 onboard Jumper?
A: Die 15 Jumper dienen zur manuellen Konfiguration von Schaltkreispfaden und Signal-Skalierungsoptionen. Die meisten Einstellungen sind werkseitig für spezifische Kern-zu-TCQA-Signalanforderungen konfiguriert und sollten ohne ausdrückliche Bezugnahme auf das Steuerungssystem-Schema nicht verändert werden.
Richtlinien für die Feldinstallation
- Schalten Sie die Mark V-Kerne R1, R2 und R3 vollständig stromlos, bevor Sie auf die TBQC-Platine zugreifen, um Schäden an der TCQA-Schnittstelle oder Kurzschlüsse in den 4-20 mA-Analogschleifen zu vermeiden.
- Überprüfen Sie alle Feldverdrahtungen an den Anschlussklemmen TB1 und TB2; stellen Sie sicher, dass hochpegelige Analogsignale abgeschirmt sind und die Abschirmungen mit dem vorgesehenen Chassis-Massepunkt verbunden sind, um elektromagnetische Störungen zu verhindern.
- Fassen Sie das Modul nur an den Kanten an und verwenden Sie Maßnahmen zur Vermeidung elektrostatischer Entladung (ESD), um die hochdichten Steckverbinder zu schützen.
- Stellen Sie sicher, dass alle Flachbandkabel (angeschlossen an JBR, JFR) vollständig eingesteckt und verriegelt sind, um eine zuverlässige Signalübertragung zwischen dem Abschlussmodul und dem Verarbeitungskern zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
