Produktdetails

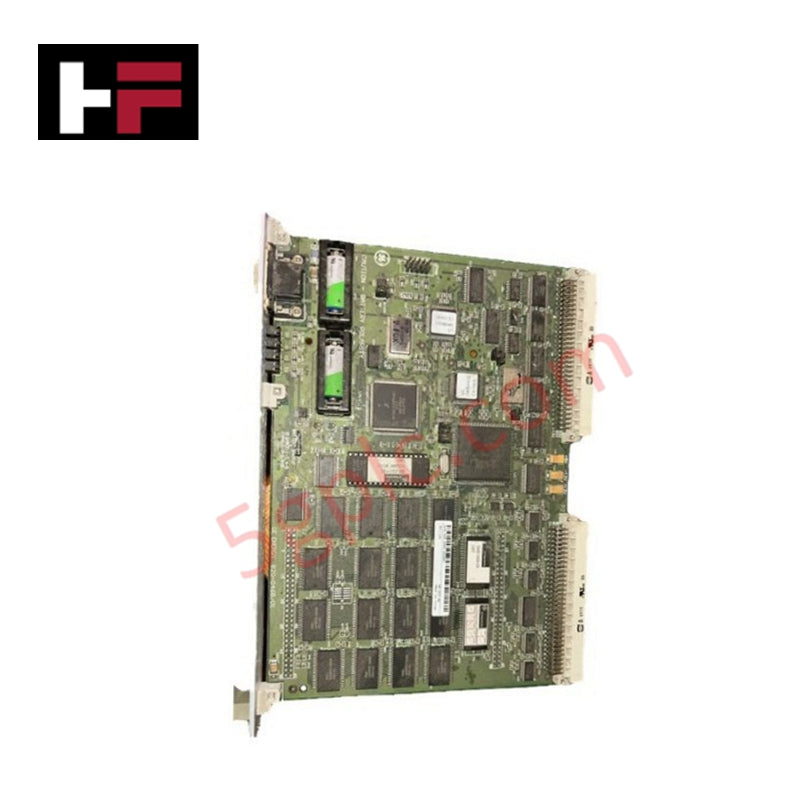

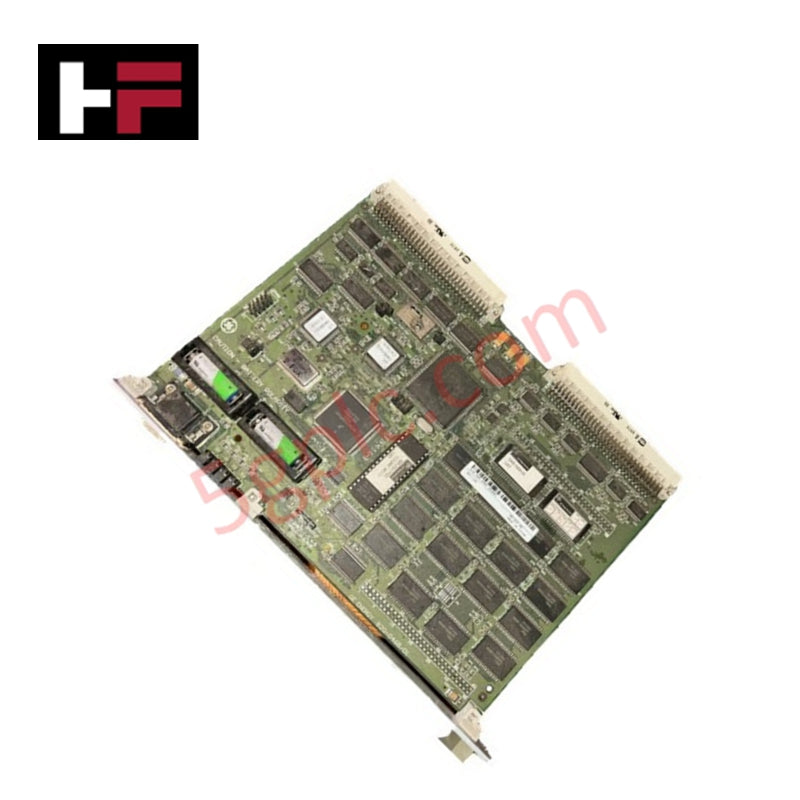

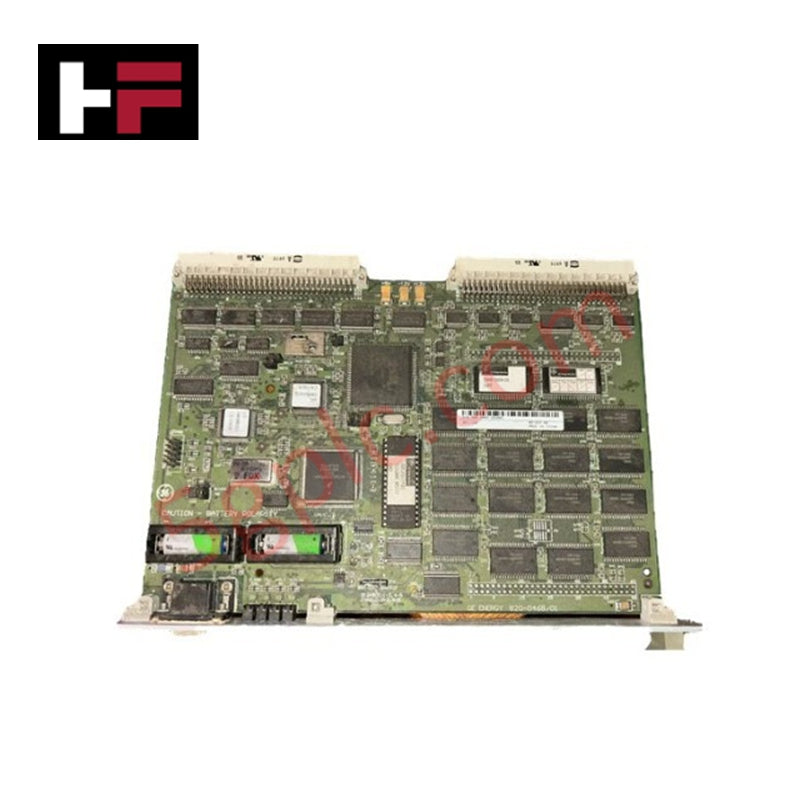

Die GE 820-0411/03, auch als Energie-Steuerungssystemplatine 820-0411 katalogisiert, dient als dedizierte Hardwarekomponente für den Turbinenschutz, die Fehlerüberwachung und die Gleichstromverteilung innerhalb der GE-Energy-Steuerungssystemplattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 820-0411/03 |
| Marke | GE |
| Herkunft | USA |
| Verarbeitungseinheit | 32-Bit-Mikroprozessor mit Echtzeitbetriebssystem |
| Schutzfunktionen | Überstrom, Erdschluss, Differenzialschutz, Transformator-Übertemperatur |
| Onboard-Speicher | Hochkapazitätspuffer für Ereignisaufzeichnung und Logikverarbeitung |
| Kommunikationsschnittstellen | Modbus, TCP/IP und erweiterte Feldprotokolle |
| Eingangsspannung | 240 VAC, einphasig |
| Ausgangsspannung | 24 VDC |
| Max. Ausgangsstrom | Bis zu 83 A (Kapazität 2000 W) |
| Leistungswirkungsgrad | 88 % |
| Abmessungen | 380 x 200 x 100 mm |
| Gewicht | 1 kg |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Verlustleistungsprofil bei maximaler Ausgangsleistung von 2000 W |
Backplane-Bus-Kommunikation und Firmware-Flash-Kompatibilität
Die Systemplatine verwendet einen 32-Bit-Mikroprozessor mit Echtzeitbetriebssystem, um Auslösebewertungszyklen im Submillisekundenbereich über die interne Schutzlogik hinweg auszuführen. Die Kompatibilität des integrierten Firmware-Flash-Speichers ermöglicht eine deterministische Paketübertragung über Modbus- und TCP/IP-Kanäle, ohne die Pufferung von Ereignisaufzeichnungen im Hintergrund zu unterbrechen. Die interne Kommunikationsgeschwindigkeit des Backplane-Busses erlaubt die gleichzeitige Verarbeitung von I/O-Signalen mit hoher Dichte und Schutz-Auslöselogik und unterdrückt dabei Hochspannungstransienten.
Häufig gestellte Fragen
F: Welche Leistungskapazität liefert der integrierte Gleichstrom-Wandlungskreis?
A: Der integrierte Stromversorgungskreis wandelt einen einphasigen 240-VAC-Eingang in einen 24-VDC-Ausgang um und liefert bis zu 83 A bei einer kontinuierlichen Gesamtleistung von 2000 W und einem Wirkungsgrad von 88 %.
F: Wie werden Schutz-Auslöseereignisse und Diagnoseprotokolle auf der Platine gespeichert?
A: Die Platine verfügt über einen integrierten nichtflüchtigen Speicher, der für die Ereignisaufzeichnung, die Zeitstempelung von Ereignisfolgen und die Ausführung komplexer Schutzalgorithmen reserviert ist.
F: Können Kommunikationsprotokolle über das grundlegende serielle Modbus hinaus erweitert werden?
A: Ja, die integrierte Kommunikationshardware unterstützt Modbus- und TCP/IP-Netzwerke. Über Erweiterungsschnittstellen können durch die Konfiguration der Systemfirmware zusätzliche Industrieprotokolle eingebunden werden.
Richtlinien für die Installation vor Ort
- Montieren Sie die Platinenbaugruppe in den dafür vorgesehenen Gehäuseschacht und halten Sie eine vertikale Ausrichtung ein, um die passive thermische Luftkonvektion über die Komponenten der 2000-W-Leistungswandlung zu unterstützen.
- Stellen Sie rund um die Kühlkörper einen strukturellen Mindestabstand von 100 mm zur Wärmeableitung sicher.
- Verbinden Sie die Schutzerdung direkt von der Erdungslasche des Chassis mit der primären Erdungssammelschiene des Schaltschranks und verwenden Sie dafür mindestens 10-AWG-Kupferdraht.
- Trennen Sie die 240-VAC-Eingangsverkabelung und die 24-VDC-/83-A-Hochstromausgangsleitungen von Mess- und Kommunikationskabeln mit niedrigem Signalpegel, um elektromagnetische Kopplungen zu verhindern.
- Überprüfen Sie vor dem Anlegen von 240 VAC an die Haupteingangsklemmen die Einhaltung der Eingangsspannung sowie das Anzugsdrehmoment der Anschlussdrähte.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
