Produktdetails

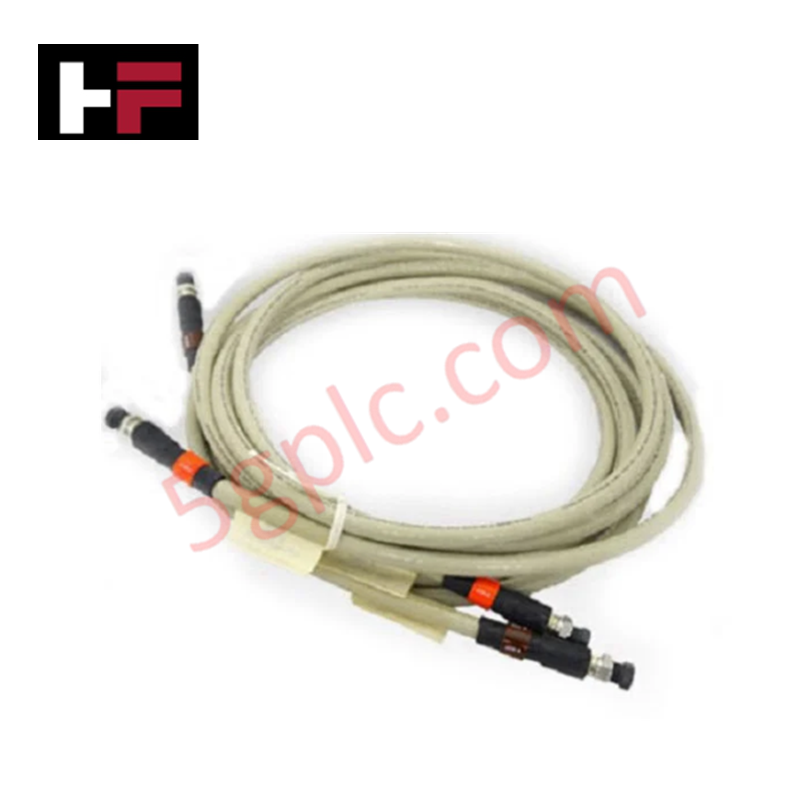

Das Honeywell FS-CCI-HSE-30, auch katalogisiert als 51506993-330 Industrial Ethernet Kabel, fungiert als dedizierte Hardwarekomponente für die Hochgeschwindigkeits-Ethernet-Datenübertragung bis zu 1 Gbps innerhalb der Honeywell Experion- und Safety Manager-Architekturen. Es bietet eine geschirmte Punkt-zu-Punkt-Verbindung zwischen Industrieswitches und Sicherheitsinterface-Kanälen über eine physische Abwurfdistanz von 30 m.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FS-CCI-HSE-30 (51506993-330) |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,2 kg |
| Abmessungen | Kabellänge: 30 Meter |
| Betriebstemperatur | -20 °C bis 60 °C |
| Stromverbrauch | Passives Bauteil |
| Kabeltyp | Geschirmtes Twisted-Pair (STP) |
| Leitermaterial | 24 AWG massives Kupfer |
| Steckertyp | RJ45 |
| Charakteristische Impedanz | 100 Ohm |
| Maximale Datenrate | 1 Gbps (Gigabit Ethernet) |
| Abschirmung | Folie und Geflecht EMI/RFI-Schutz |
| Normenkonformität | TIA/EIA-568-B.2, ISO/IEC 11801, EN 50173 |
| Brandklassifizierung | Plenum-zertifiziert |
Kanaltrennung und HART-Loop-Protokoll-Interoperabilität
Das Kabelset Honeywell FS-CCI-HSE-30 verwendet eine doppellagige Folien- und Geflechtschirmstruktur, um die Kanal-zu-Kanal-Isolationsparameter in dichten Schaltschrankkabelkanälen zu erhalten. Bei Einsatz neben hochdichtem 4-20 mA HART-Loop-Protokoll-Feldverdrahtung oder Schaltrelaisgestellen unterdrückt die 100-Ohm-Balanced-Differential-Paar-Konstruktion externe elektromagnetische und hochfrequente Störsignale. Diese Unterdrückung bewahrt die Signalqualität für kontinuierliche Hochgeschwindigkeits-Digitalkommunikation ohne Datenrahmenverluste.
Häufig gestellte Fragen
F: Welcher minimale Biegeradius ist bei der Schaltschrankinstallation einzuhalten?
A: Die physische Installation muss einen minimalen Biegeradius von 5-facher Außenkabeldurchmesser einhalten, um Beschädigungen der inneren Leiter oder der Schirmintegrität zu vermeiden.
F: Ist das FS-CCI-HSE-30 für die Installation in Plenum-Räumen zugelassen?
A: Ja, die Außenmantelisolierung erfüllt die Plenum-Brandklassifizierungen und erlaubt die Installation in Luftführungsschächten und Kabelpritschen über Kopf.
Feldinstallationsrichtlinien
- Überprüfen Sie vor der Verlegung die RJ45-Stecker und den Außenmantel auf physische Beschädigungen.
- Halten Sie beim Verlegen einen minimalen Biegeradius von mindestens dem 5-fachen des Außenkabeldurchmessers ein, um Verformungen der inneren Leiter zu vermeiden.
- Stellen Sie sicher, dass die Verriegelungslaschen der Stecker fest in den Ports des Industrieswitches oder Moduls einrasten.
- Führen Sie das Kabelset durch getrennte Kommunikationskanäle, fern von Hochspannungs-Wechselstromleitern, um elektromagnetische Störkopplungen zu minimieren.
- Sichern Sie das Kabel mit Zugentlastungsbändern nahe den Anschlussstellen, um Zugbelastungen an den RJ45-Steckergehäusen zu vermeiden.
