Produktdetails

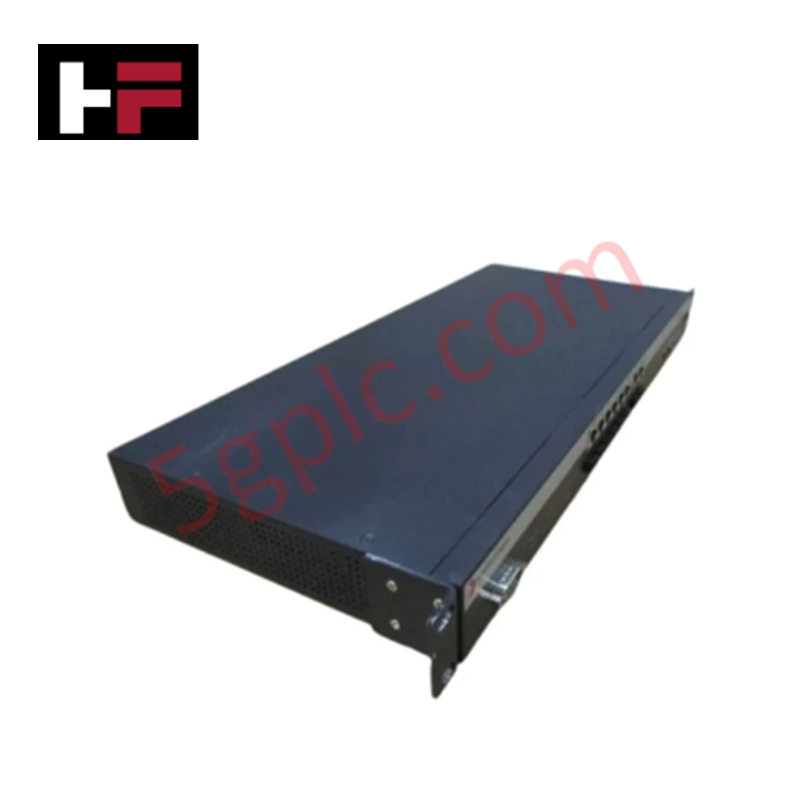

Der Foxboro A2H124-24FX P0973BJ dient als primärer P0973BJ-Ethernet-Switch für die Layer-2-Paketvermittlung und das Routing von Netzwerkdaten auf Foxboro-Plattformen mit verteilter Steuerungsarchitektur. Das Gerät verarbeitet Datenströme über 24 standardmäßige Ethernet-Ports und 4 dedizierte Gigabit-Glasfaserverbindungen und ermöglicht so einen deterministischen Datenaustausch in industriellen Steuerungsnetzwerken, ohne auf eine Protokollübersetzung auf höheren Ebenen angewiesen zu sein.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | A2H124-24FX P0973BJ |
| Marke | Foxboro |
| Herkunft | Standardfertigungsstätte |
| Gewicht | 3.1 kg |
| Abmessungen | 440 mm x 200 mm x 44 mm |
| Betriebstemperatur | 0 deg C bis 45 deg C (32 deg F bis 113 deg F) |
| Stromversorgung | AC 100-240 V, 50/60 Hz |
| Anzahl der Ports | 24 Ethernet-Ports und 4 Gigabit-Glasfaser-Ports |
| Ethernet-Geschwindigkeit | 10/100 Mbps für Ethernet, Gigabit für Glasfaser-Ports |
| Switching-Kapazität | 56 Gbps |
| Weiterleitungsrate | 41.7 Mpps |
| Luftfeuchtigkeitsbereich | 10% bis 90%, nicht kondensierend |
4-20-mA-HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolierung
In Prozesssteuerungsanlagen dient dieser Switch als physische Netzwerk-Backbone-Verbindung zwischen Steuerungen, Bedienerstationen und dezentralen Terminaleinheiten, die mit Instrumenten mit 4-20-mA-HART-Schleifenprotokoll und Feldbus-Gateways verbunden sind. Die internen Schaltungen verfügen über eine galvanische Kanal-zu-Kanal-Isolierung der Stromversorgungs- und Kommunikationsbusse, um elektromagnetische Störungen zu minimieren und Erdschleifen zu unterbinden, die von leistungsstarken industriellen Feldgeräten ausgehen.
Häufig gestellte Fragen
F: Unterstützt der A2H124-24FX P0973BJ Power over Ethernet (PoE) für Feldinstrumente?
A: Nein, die Hardware unterstützt kein PoE. Alle angeschlossenen Feldgeräte und dezentralen Knoten müssen über externe Hilfsstromversorgungen betrieben werden.
F: Können die Glasfaser-Ports für redundante Ringtopologien konfiguriert werden, um die Wiederherstellung der Verbindung sicherzustellen?
A: Ja, die Firmware des Switches und die Layer-2-Architektur unterstützen die standardmäßige VLAN-Konfiguration sowie Rapid-Spanning-Tree-Protokolle zur Verwaltung redundanter optischer Datenpfade.
Richtlinien für die Installation vor Ort
- Montieren Sie das 1U-Gehäuse in einem standardmäßigen 19-Zoll-Geräterack. Achten Sie auf ausreichenden seitlichen und rückseitigen Abstand, damit die Wärme sicher abgeführt werden kann und die Betriebstemperaturgrenze von 45 deg C eingehalten wird.
- Verbinden Sie die Schutzerdungsklemme an der Rückseite direkt über einen Kupferleiter mit niedriger Impedanz mit der Erdungssammelschiene des Industrieschranks.
- Halten Sie die Endflächen der optischen Steckverbinder sauber und achten Sie beim Verlegen darauf, dass die Glasfaser-Patchkabel die vorgegebenen Biegeradien nicht unterschreiten, um eine Signaldämpfung zu vermeiden.
- Prüfen Sie vor dem Einschalten des internen Netzteils, ob die Eingangsspannung der Nennspannung AC 100-240 V entspricht.
