Produktdetails

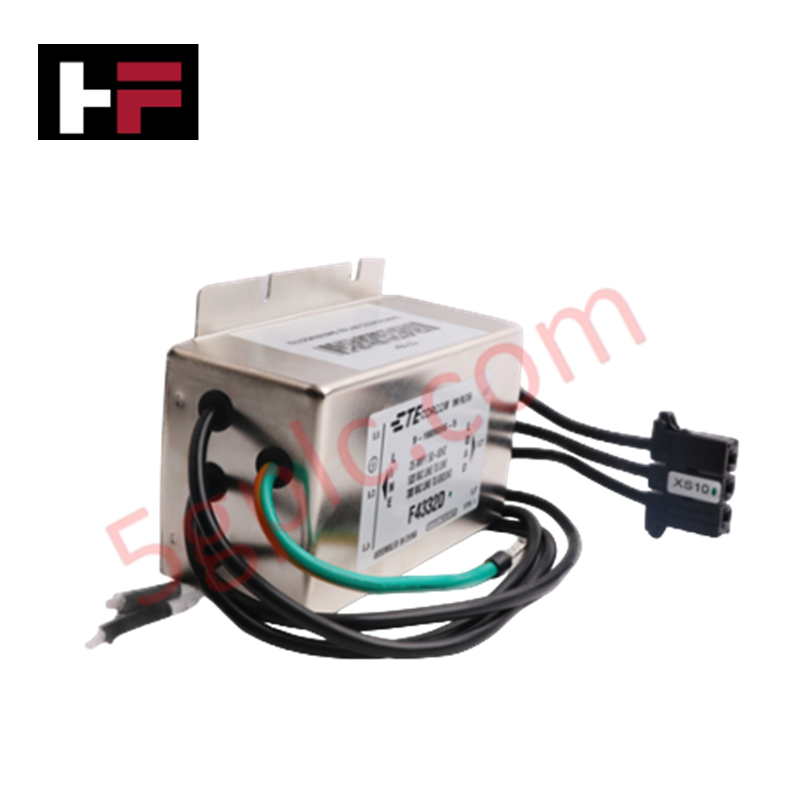

Der ABB 3HAC024322-001, auch als F4332D Netzfilter katalogisiert, fungiert als dedizierte Hardwarekomponente für die lokale Steuerungslogik innerhalb von ABB Industrieantriebs- und Robotersteuerungsplattformen. Das Gerät ist für die Abschwächung elektromagnetischer Störungen und die Unterdrückung hochfrequenter Störgeräusche an den Hauptstromversorgungsleitungen ausgelegt und führt eine physikalische passive Tiefpassfilterung durch, um die Standardgrenzwerte elektrischer Wellenformen einzuhalten.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | F4332D (3HAC024322-001) |
| Marke | ABB |
| Herkunft | Schweden / Deutschland (Standard-Produktionsmatrix-Basis) |
| Gewicht | 1,34 kg |
| Abmessungen | 350 mm x 110 mm x 90 mm |
| Produkttyp | Netzfilter |
| Betriebstemperatur | 0 bis 55 °C (Nominelle Basis für Standardgehäuse) |
| Leistungsaufnahme | Passive Ausführung (Einfügedämpfung abhängig) |
Profinet / EtherNet/IP Deterministische Netzwerke und I/O-Dichte-Skalierung
Das Filterprofil des ABB F4332D 3HAC024322-001 verhindert, dass hochfrequente Oberwellen die Geschwindigkeit der internen Backplane-Bus-Kommunikation beeinträchtigen. Bei starker Integration von Verarbeitungsknoten in Profinet- oder EtherNet/IP-deterministische Netzwerke werden hochfrequente Transienten, die durch aggressive I/O-Dichte-Skalierung induziert werden, vor dem Eintritt in die empfindlichen Gleichrichterschaltungen abgeschwächt. Diese Abschwächung gewährleistet eine kontinuierliche Taktsynchronisation und schützt lokale Hardwaremodule vor Registrierungsanomalien, wodurch die Gesamtkompatibilität der Firmware-Flash-Parameter erhalten bleibt.
Häufig gestellte Fragen
F: Unterstützt dieser passive Netzfilter einen Hot-Swap-Austausch, während die primäre AC-Versorgungsleitung unter Spannung steht?
A: Nein. Die Baugruppe verfügt nicht über aktive Kurzschluss- oder Lichtbogenunterdrückungs-Isolationsmechanismen. Das Isolieren oder Anschließen des Filters unter Last birgt das Risiko zerstörerischer Lichtbogenbildung an den Anschlusskontakten und schwere Stromschläge für das Personal.
F: Wie wird die strukturelle Verschlechterung oder der interne Isolationsausfall am F4332D-Modul überwacht?
A: Die Leckstromwerte müssen während geplanter Wartungsintervalle mit präzisen externen Zangenmessgeräten überprüft werden. Ein Anstieg des Leckstroms über die spezifizierten Designrichtlinien hinaus weist auf einen Dielektrikumsbruch im Kondensatornetzwerk hin, der einen vollständigen Austausch der Komponente erfordert.
Feldinstallationsrichtlinien
- Mechanische Montage und Ausrichtung: Befestigen Sie das 1,34 kg schwere Modul direkt an der Metallrückwand des Panels mit niederohmigen Erdungsschrauben. Halten Sie die üblichen vertikalen Freiräume ein, um eine passive thermische Luftzirkulation zu gewährleisten.
- Erdungsleitungsanforderungen: Verbinden Sie den Erdungsanschluss des Filters direkt über den kürzest möglichen Kupferstreifen oder dickdrahtigen Leiter mit dem zentralen PE-Bus des Industriegehäuses, um die Effizienz des Hochfrequenz-Störgeräuschableitpfads zu maximieren.
- Kabeltrennungsvorgaben: Führen Sie die Zuleitungen der Netzstromleitungen und die gefilterten Ausgangsleiter getrennt. Bündeln Sie Eingangs- und Ausgangsleitungen nicht im selben Kabelkanal, um eine kapazitive Rückkopplung des abgeschwächten Hochfrequenzrauschens zu vermeiden.
- ESD- und Hochspannungsschutz: Isolieren Sie alle vorgelagerten Stromversorgungsleitungen, bevor Sie die Leitungen an den Eingangsanschlüssen befestigen. Stellen Sie sicher, dass alle Schutzabdeckungen verriegelt sind, um den Standard-Fingerschutz gemäß elektrischen Sicherheitsvorschriften zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
