Produktdetails

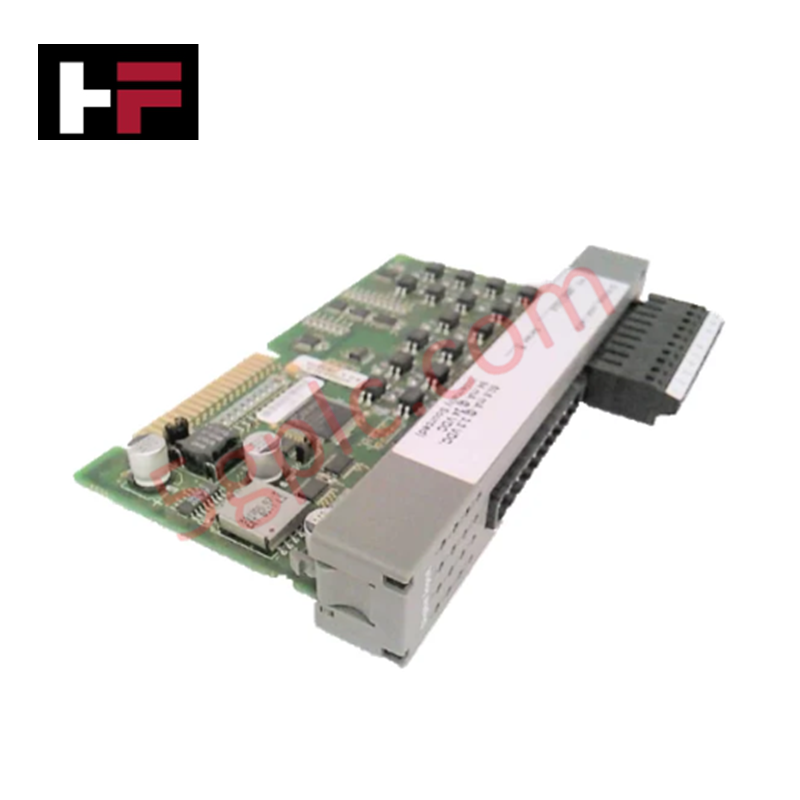

Das Emerson 396571-02-6, auch als isoliertes Eingangsmodul 396571 katalogisiert, dient als spezielle Hardwarekomponente zur galvanischen Signalaufbereitung und zur Erkennung von Feldkontaktzuständen innerhalb von ControlWave-SPS-Plattformen. Ausgestattet mit einem lokalen 24-V-Anschluss und einer integrierten LED-Tochterplatine verarbeitet es Feld-Eingangssignale und gewährleistet gleichzeitig eine elektrische Trennung von der internen Backplane-Logik.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 396571-02-6 |
| Marke | Emerson |
| Basismodell | 396571 |
| Herkunft | USA |
| Gewicht | 0.26 lbs (ca. 0.12 kg) |
| Abmessungen | Standard-Bauform eines ControlWave-Micro-Moduls |
| Betriebstemperatur | -40 bis 70 °C |
| Leistungsaufnahme | Versorgung über lokalen 24-VDC-Anschluss |
| Signaltrennung | Isolierte Feldstromkreise |
| Lokale Anzeige | Integrierte LED-Tochterplatine |
| Systemkompatibilität | ControlWave-SPS-Serie |
4–20-mA-HART-Schleifenprotokoll und Kanaltrennung
Das Modul 396571-02-6 verfügt über eine optische Kanal-zu-Kanal-Trennarchitektur, die transiente Störungen auf der Feldseite vom internen Systembus entkoppelt. Diese Trennstruktur unterdrückt Gleichtakt-Spannungsspitzen, Erdschleifen und elektrische Übersprechungen und verhindert so eine Signalverschlechterung in benachbarten Analogschaltungen, die auf derselben Backplane-Baugruppe Signale nach dem 4–20-mA-HART-Schleifenprotokoll verarbeiten.
Häufig gestellte Fragen
F: Welche Funktion hat die integrierte LED-Tochterplatine des Moduls 396571-02-6?
A: Die integrierte LED-Tochterplatine zeigt den Aktivitätszustand der Kanaleingänge sowie diagnostische Hardwarezustände in Echtzeit lokal optisch an.
F: Wie wird die Eingangsschaltung des Moduls 396571-02-6 lokal mit Strom versorgt?
A: Das Modul nutzt eine spezielle Schnittstelle mit lokalem 24-V-Anschluss, um den Feld-Eingangserfassungsschaltungen direkt eine isolierte Betriebsspannung zuzuführen.
F: Kann das Modul 396571-02-6 während des Systembetriebs im laufenden Betrieb ausgetauscht werden?
A: Die Grenzen für den Austausch im laufenden Betrieb hängen von der jeweiligen ControlWave-Rack-Chassis-Konfiguration ab. Die Feldversorgung des lokalen 24-V-Anschlusses sollte vor dem Ausbau des Moduls getrennt werden, um Lichtbogenentladungen zu vermeiden.
Richtlinien für die Feldinstallation
- Schalten Sie die feldseitigen 24-V-Stromversorgungsanschlüsse aus, bevor Sie das Modul in das ControlWave-Backplane-Chassis einsetzen oder daraus entfernen.
- Richten Sie die Leiterplatte des Moduls an den Führungsschienen des Chassis aus und drücken Sie sie fest hinein, bis der Backplane-Steckverbinder vollständig einrastet.
- Ziehen Sie die Befestigungselemente der Frontplatte fest, um einen Kontakt zur Gehäuseerdung herzustellen und die Baugruppe gegen Vibrationen zu sichern.
- Schließen Sie die lokale 24-V-Eingangsversorgung und die Feldsignalleitungen am vorgesehenen Anschlussklemmenblock an und achten Sie dabei auf die korrekte Polarität.
- Erden Sie die Abschirmung des Feldkabels an einem einzigen Erdungspunkt am Gehäuse, um die elektromagnetische Einkopplung von Störungen zu minimieren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
