Produktdetails

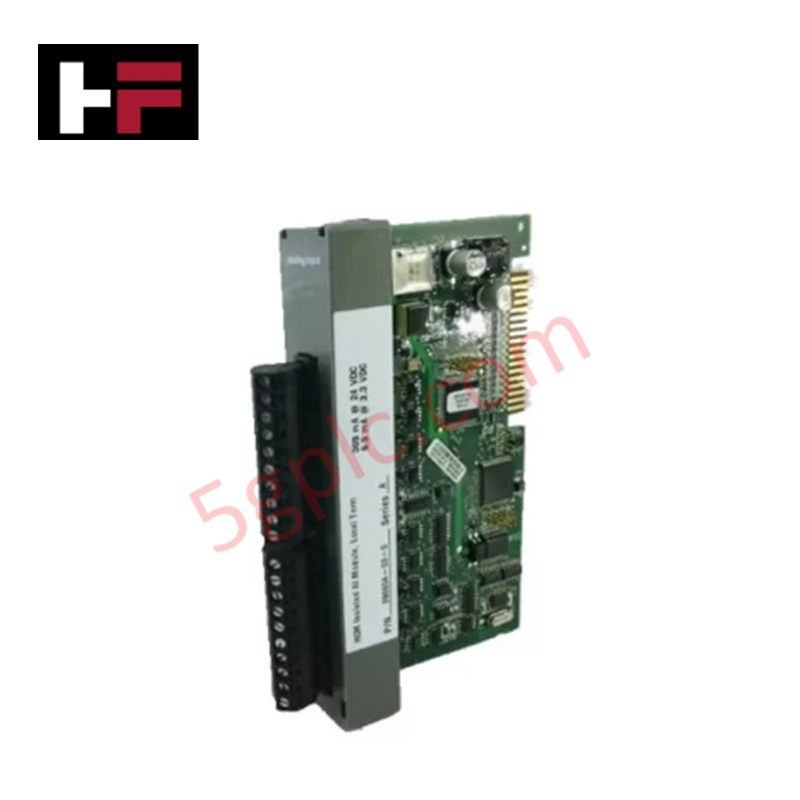

Der Emerson 396563-08-0, auch als 396563-Analog-Eingangs-/Ausgangsmodul katalogisiert, ist eine dedizierte Hardwarekomponente zur Erfassung analoger Feldsignale und zur Ausführung von Steuerausgaben in ControlWave-Micro-Systemen. Er verbindet 6 massebezogene Analogeingänge und 2 Analogausgänge direkt mit der Backplane-Verarbeitungsarchitektur.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 396563-08-0 |
| Marke | Emerson |
| Basismodell | 396563 |
| Herkunft | USA |
| Gewicht | Ca. 0,25 kg |
| Abmessungen | Standard-Steckplatzabmessungen für ControlWave Micro |
| Betriebstemperatur | -40 bis 70 °C |
| Leistungsaufnahme | Versorgung über die System-Backplane |
| Analogeingänge | 6 massebezogene Kanäle, per Steckbrücke konfigurierbar (4–20 mA / 1–5 VDC) |
| Analogausgänge | 2 Kanäle, per Steckbrücke konfigurierbar (4–20 mA / 1–5 VDC) |
| Feldspannung für Ausgänge | 11 bis 30 VDC (externe Versorgung) |
| Überspannungsschutz | 30-VDC-Transorbs zwischen Signalleitungen und Masse |
| Anschlussoptionen | Lokale oder abgesetzte Anschlussleisten |
4–20-mA-HART-Schleifenprotokoll und Kanaltrennung
Das Modul 396563-08-0 bietet eine rauscharm arbeitende analoge Signalumwandlung für Prozessschleifen und unterstützt mithilfe von Hardware-Steckbrücken Konfigurationen für 4–20-mA-Strom- sowie 1–5-VDC-Spannungssignale. Dedizierte 30-VDC-Transienten-Spannungsunterdrücker (TVS-Transorbs) an jedem Kanal leiten Überspannungsspitzen zur Masse ab und erhalten die interne Trennung zwischen den Kanälen. Dadurch werden Übersprechen über die Backplane unterdrückt und die analogen Verarbeitungsschaltungen bei elektrischen Überspannungen entlang der Feldverdrahtung des 4–20-mA-HART-Schleifenprotokolls geschützt.
Häufig gestellte Fragen
F: Wie werden die Eingangs- und Ausgangssignalbereiche am Modul 396563-08-0 konfiguriert?
A: Jeder der 6 Analogeingänge und 2 Analogausgänge verfügt über eigene Hardware-Steckbrücken, mit denen vor Ort zwischen 4–20-mA-Stromschleifen und 1–5-VDC-Spannungssignalen gewählt werden kann.
F: Welche Stromquelle wird benötigt, um die Analogausgänge des 396563-08-0 zu betreiben?
A: Für die 2 Analogausgangskanäle ist eine externe Gleichstromversorgung im Spannungsbereich von 11 bis 30 VDC erforderlich.
F: Welche Art von Transientenschutz ist in die Signalkanäle integriert?
A: Auf der Platine befindliche 30-VDC-Transorb-Überspannungsableiter sind zwischen jedem Signalanschluss und der Funktionserde geschaltet, um transiente Spannungsspitzen zu begrenzen.
Richtlinien für die Installation vor Ort
- Schalten Sie die ControlWave-Micro-Rackbaugruppe aus, bevor Sie das Modul 396563-08-0 in den Backplane-Steckplatz einsetzen oder daraus entfernen.
- Stellen Sie die Konfigurations-Steckbrücken auf der Platine für jeden Eingangs- und Ausgangskanal vor der Installation des Moduls entweder auf 4–20 mA oder 1–5 VDC ein.
- Verbinden Sie die externen Signalleitungen entweder mit lokalen oder abgesetzten Anschlussblöcken und stellen Sie sicher, dass die externe 11–30-VDC-Feldversorgung an den Ausgangsschleifen anliegt.
- Verlegen Sie die niederpegelige Analogeingangsverdrahtung in geschirmten, verdrillten Adernpaaren und halten Sie sie von Hochspannungs-Wechselstromkabeln und Motorantrieben getrennt.
- Verbinden Sie die Schirmablaufdrähte der Kabel direkt mit der Erdungssammelschiene des Chassis, um die Leistung der transienten Überspannungsableitung zu optimieren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
