Produktdetails

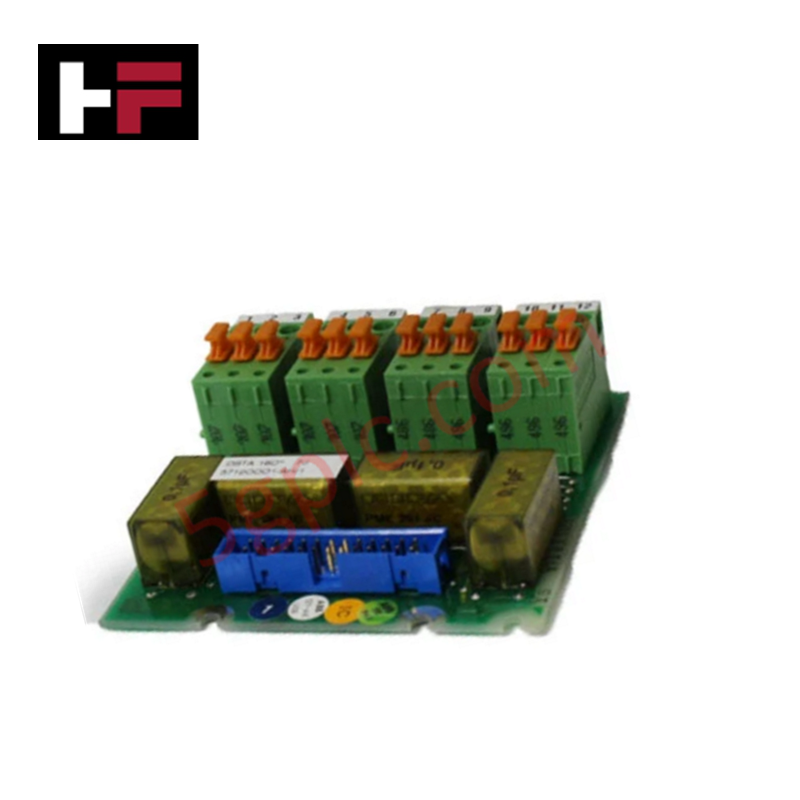

Die ABB DSTA 160 57120001-AH, auch als DSTA 160-Relaisanschlusseinheit bezeichnet, dient als dedizierte Hardwarekomponente für die Terminierung von Rel designalen und die Ausführung der Feldschnittstelle innerhalb der ABB-MasterPiece- und Advant-OCS-Plattformen. Die Leiterplatte stellt direkte physische Verdrahtungsverbindungen zwischen externen Feldaktoren und rackmontierten digitalen Eingangs-/Ausgangsmodulen her.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSTA 160 57120001-AH |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Relaisanschlusseinheiten |
| Kompatibles System | ABB-MasterPiece-/Advant-OCS-Racks |
| Gewicht | 0,45 kg |
| Betriebstemperatur | 0 bis +55 °C (Standard-Umgebungstemperatur im Schaltschrank) |
| Leistungsaufnahme | Passive Signalführung auf der Leiterplatte; Relaiserregung wird aus dem Feldstromkreis bezogen |
Kommunikationsgeschwindigkeit des Backplane-Busses und deterministische Netzwerke
Die Anschlussplatine verfügt über eine dedizierte Leiterbahnführung zur Gewährleistung einer hohen Signalintegrität und optimiert die Kommunikationsgeschwindigkeit des Backplane-Busses über rackmontierte E/A-Controller hinweg. Die integrierte Rauschfilterung in den Feldklemmenleitungen verhindert, dass Spannungsspitzen deterministische Profinet-/EtherNet/IP-Netzwerke stören, unterstützt die Skalierung auf eine maximale E/A-Dichte und gewährleistet die Firmware-Flash-Kompatibilität über ältere ABB-Steuerungsarchitekturen hinweg.
Häufig gestellte Fragen
F: Benötigt die DSTA-160-Platine eine externe Hilfsstromversorgung für den Betrieb?
A: Nein, die Anschlussplatine ist passiv und führt die Feldsignale direkt über galvanisch getrennte Relaiskontakte oder Klemmenbusschnittstellen.
F: Kann die DSTA-160-Anschlusseinheit bei eingeschaltetem System ausgetauscht werden?
A: Die Systemversorgung der Feld-Ausgangsstromkreise muss vor dem Entfernen der Klemmenstecker getrennt werden, um Lichtbogenbildung und eine unbeabsichtigte Betätigung der Feldaktoren zu verhindern.
Richtlinien für die Feldinstallation
- Trennung der Stromversorgung: Trennen Sie vor der Installation oder Wartung der Platine alle externen Feldversorgungsspannungen, die an die Klemmenblöcke angeschlossen sind.
- Mechanische Montage: Befestigen Sie die Leiterplatte mithilfe der mitgelieferten Befestigungselemente auf der Montageschiene des Subracks oder der DIN-Baugruppe.
- Verdrahtung der Klemmenblöcke: Führen Sie die Feldsignalleitungen in die Schraubklemmen ein und ziehen Sie jede Klemmenschraube gemäß den üblichen industriellen Spezifikationen an.
- Kabelschirmung: Schließen Sie die Beidrähte der Kabel direkt an die Systemerdungsschiene an, um Gleichtaktrauschen in den Relaissteuerstromkreisen zu beseitigen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
