Produktdetails

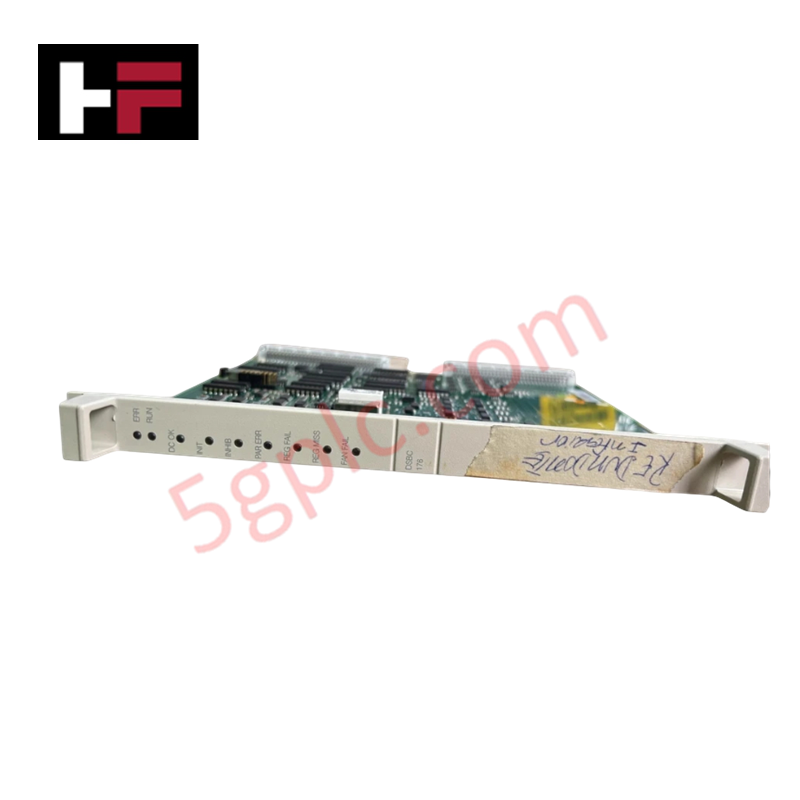

Die ABB 3BSE019216R1, auch als DSBC 176 Bus Extender Board katalogisiert, fungiert als dedizierte Hardwarekomponente zur physischen Erweiterung von Busleitungen innerhalb der Advant Master Prozessleitsysteme. Konfiguriert für die Hochgeschwindigkeits-Parallel-Signalübertragung über Split-Rack-Subassemblies, bietet die Einheit eine direkte physische/elektrische Ausführung von Datenpufferungsaufgaben, um die Kommunikationsreichweite über physische Backplane-Segmente zu verlängern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSBC 176 |
| Marke | ABB |
| Produkt-ID | 3BSE019216R1 |
| Herkunft | Schweden |
| Gewicht | 0,4 kg netto |
| Abmessungen | 234 mm x 22,5 mm x 324 mm (B x H x T) |
| Betriebstemperatur | 0 bis +55 °C (Standard-Backplane-Einsatzbasis) |
| Stromverbrauch | Wird über die Stromverteilungsschienen des System-Subracks aufrechterhalten |
| Kernleistung | Niedriglatenz-Signalreplikation und physische Bus-Erweiterung |
Deterministische Netzwerke & Firmware-Kompatibilität
Das Modul arbeitet direkt innerhalb der Chassis-Baugruppe, um Signalübertragungsbeschränkungen über verlängerte Kupferverbindungen zu steuern. Parallele Datenverarbeitungsprofile werden auf Timing-Register abgebildet, die durch explizite Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen geregelt sind. Diese strukturelle Hardware-Schnittstelle stabilisiert die Kommunikation über Profinet / EtherNet/IP deterministische Netzwerke, wobei kritische Synchronisationsuhren und Firmware-Flash-Kompatibilitätsparameter zwischen primären Verarbeitungselementen und verteilten Mehrkanal-Clustern aufrechterhalten werden, ohne die Durchsatzlatenz bei Spitzenbelastungen der I/O-Dichte zu erhöhen.
Häufig gestellte Fragen
F: Unterstützt das DSBC 176 Modul aktives Herausnehmen oder Live-Hot-Swapping-Verfahren?
A: Nein. Die S500- und Advant Master-Rack-Designbeschränkungen verlangen, dass die Stromverteilungseinheit des Subracks vollständig isoliert sein muss, bevor die Karte eingesetzt oder entnommen wird, um kritische Transceiver-Schäden oder unbeabsichtigte Busfehler zu vermeiden.
F: Wie wird die charakteristische Leitungsimpedanz beim Erweitern des Backplane-Busses ausgeglichen?
A: Physische Abschlussblöcke müssen an den äußeren physischen Grenzen der erweiterten Buskonfiguration angebracht werden, die den elektrischen Spezifikationen der Kurzstreckenkabelverbindungen entsprechen.
F: Woran erkennt man einen Fehler in der Firmware-Flash-Kompatibilität während der Modul-Integration?
A: Der Master-Systemcontroller registriert einen Backplane-Initialisierungsblock, der Kommunikationsverbindungsrahmen zum Extender-Board abbricht und die Fern-I/O-Verarbeitungszyklen unterdrückt.
Feldinstallationsrichtlinien
- Führen Sie die Karte sanft entlang der zugewiesenen Steckplatzführungen des Chassis-Gestells ein und stellen Sie sicher, dass die Pins vor dem endgültigen mechanischen Einrasten korrekt mit dem hinteren Backplane-Stecker verbunden sind.
- Halten Sie einen Mindestabstand von 100 mm zwischen externen Busverlängerungskabeln und lokalen Hochspannungs-Wechselstrom-Verteilungsleitungen innerhalb des Schrankgehäuses ein.
- Schließen Sie alle externen Netzwerkschirmgeflechte direkt an den zentralen niederohmigen Kupfererdungsstreifen des Panels an, um industrielle Hochfrequenz-Elektromagnetische Störungen zu blockieren.
- Sichern Sie die vorderen Halte-Daumenverschlüsse manuell, um strukturelle Vibrationen zu dämpfen und Kontaktwiderstandsspitzen über lange Betriebsintervalle zu verhindern.
