Produktdetails

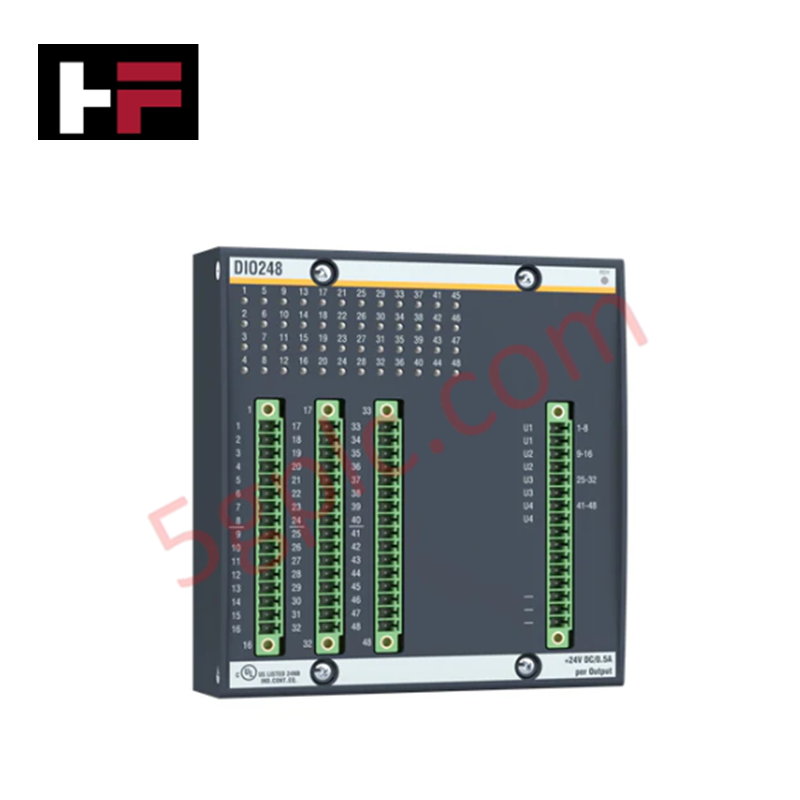

Konfiguriert für Hochgeschwindigkeits-Digital-Signalverarbeitung und Zähler-/Encoder-Schnittstellenaufgaben in M1-Automatisierungsplattformen, bietet das Bachmann DIO248 (DIO248 Digital Ein-/Ausgabemodul) die direkte physikalisch/elektrische Ausführung von Signalüberwachung und Impulszählung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DIO248 |
| Marke | Bachmann |
| Herkunft | Österreich |
| Gewicht | 0,28 kg (ca.) |
| Abmessungen | 102 mm x 12 mm x 130 mm |
| Betriebstemperatur | 0 °C bis 60 °C |
| Leistungsaufnahme | 3,0 W |
| Digitale Eingänge | 16 bis 32 |
| Eingangsspannung (H) | 15 bis 34 VDC |
| Eingangsspannung (L) | 0 bis 5 VDC |
| Eingangsverzögerung | 600 µs (Standard), 10 µs bis 270 ms (einstellbar) |
| Maximale Eingangsfrequenz | 50 kHz (ein Kanal) |
Profinet / EtherNet/IP Deterministische Netzwerke
Das DIO248-Modul wird in den M1-Rack-Backplane integriert, um den deterministischen Datenaustausch zwischen Feldsensoren und der Steuerungs-CPU zu ermöglichen. Die Architektur unterstützt die Skalierung der I/O-Dichte, sodass mehrere Module innerhalb eines Racks konfiguriert werden können, um komplexe Anforderungen der Maschinenautomatisierung zu erfüllen. Die Firmware-Flash-Kompatibilität stellt sicher, dass die Zähler- und Interrupt-Verarbeitungsalgorithmen mit den plattformspezifischen I/O-Treibern synchron bleiben. Die Backplane-Bus-Kommunikationsgeschwindigkeit ist optimiert, um sicherzustellen, dass zeitkritische Interrupt-Signale mit minimalem Jitter verarbeitet werden, wodurch deterministische Reaktionszeiten für Frequenzmessungen und Gate-Steuerungsaufgaben gewährleistet sind.
Häufig gestellte Fragen
F: Sind die 8 Interrupt-Eingänge in der Lage, Hochgeschwindigkeits-Encoder-Impulsfolgen zu verarbeiten?
A: Ja, diese Eingänge sind für inkrementelle Encoder-Schnittstellen (A/B-Kanäle) konfigurierbar und unterstützen Pulsauswertungsmodi bis zu 20 kHz für Dual-Kanal-Konfigurationen.
F: Kann die Eingangsverzögerung pro Kanal eingestellt werden oder gilt sie global für das Modul?
A: Die Eingangsverzögerung ist im angegebenen Bereich von 10 µs bis 270 ms einstellbar und erlaubt eine Optimierung pro Kanal oder gruppenbasiert, abhängig von den Eigenschaften der Signalquelle.
F: Unterstützt das Modul Hot-Swapping unter Last?
A: Nein, das DIO248 unterstützt kein Live-Hot-Swapping. Stellen Sie sicher, dass die Systemspannung vor dem Einsetzen oder Entfernen des Moduls abgeschaltet ist, um Schäden an der Backplane oder Kommunikationsbusfehler zu vermeiden.
Feldinstallationsrichtlinien
- Verdrahtung: Verwenden Sie geschirmte Kabel für alle digitalen Eingänge, insbesondere für Hochfrequenz-Encoder-Signale, um elektromagnetische Störungen (EMI) zu vermeiden. Verbinden Sie die Abschirmung mit dem Funktionserdeanschluss des Moduls.
- Signaltrennung: Halten Sie eine klare physikalische Trennung zwischen Hochgeschwindigkeits-Signalverdrahtung und 24 VDC-Stromversorgungsleitungen ein, um induzierte Störungen auf den 8 kOhm Eingangsschaltungen zu verhindern.
- Erdung: Stellen Sie sicher, dass der M1-Rack-Backplane an ein niederohmiges Erdnetz angeschlossen ist. Eine stabile Erdung ist für eine zuverlässige Signalauswertung bei 50 kHz Eingangsfrequenzen zwingend erforderlich.
- Steckerverbindung: Überprüfen Sie, ob der Frontstecker korrekt sitzt und der Verriegelungsmechanismus eingerastet ist, um die Verbindungsintegrität aller 32 Eingangskanäle sicherzustellen.
