Produktübersicht

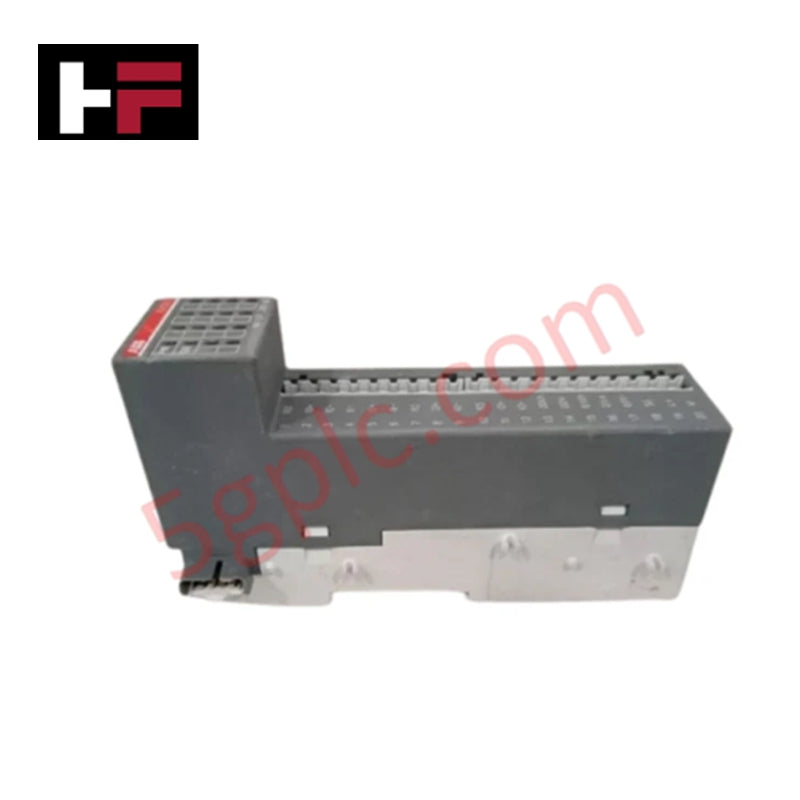

Das ABB DI571 (1TNE968902R2103) fungiert als Hochspannungs-Digital-Schnittstellenmodul innerhalb der AC500-eCo SPS-Familie. Dieses Modul überwacht 8 diskrete Wechselspannungssignale im Bereich von 100V bis 240V AC und ermöglicht die direkte Integration von Feldgeräten mit Netzspannung, ohne dass Zwischenrelais oder Abwärtstransformatoren erforderlich sind. Es verwendet ein 2-Draht-Anschlussschema und eine schlanke Bauform von 34 mm, um die Schaltschrankdichte zu maximieren und gleichzeitig eine robuste Signaltrennung zu gewährleisten. Wir liefern dieses Modul als 100% brandneu und original, um sicherzustellen, dass Ihre Automatisierungsarchitektur werkseitig zertifizierte Sicherheit und Logikgenauigkeit beibehält.
Technische Daten
Der DI571 verarbeitet Hochspannungs-Wechselspannungssignale anhand folgender Hardware-Parameter:
-
Anzahl der Digitaleingänge: 8 Kanäle
-
Spannungsbereich Eingang: 100V AC bis 240V AC (Maximalbereich 0V bis 264V AC)
-
Spannungsart Eingang: Wechselspannung (AC)
-
Stromaufnahme Eingang: 8 mA pro Kanal
-
Verzögerungszeit ($\tau$): 15 ms bis 30 ms
-
Anschlussart: Steckbare Klemmenblöcke
-
Schutzart: IP20
-
Nettoabmessungen: 34 mm (B) x 74 mm (H) x 135 mm (T)
-
Betriebstemperatur: 0 °C bis +60 °C
-
Netto-Gewicht: 0,129 kg
Technische Vorteile
-
Direkte Hochspannungs-Schnittstelle: Der DI571 akzeptiert direkt 100-240V AC Eingänge. Dies eliminiert die Hardwarekosten und den Platzbedarf im Schaltschrank, die mit der Installation externer Relais zur Umwandlung von Hochspannungssignalen in 24VDC-Logik verbunden sind.
-
Verbesserte Signalstabilität: Eine integrierte Verzögerungszeit von 15-30 ms filtert effektiv hochfrequentes Rauschen und Nullpunkt-Schwankungen der Wechselspannung, die in industriellen Stromnetzen üblich sind. Dies stellt sicher, dass die SPS-CPU stabile, entprellte Logikzustände von Endschaltern und Tastern erhält.
-
Optimiertes schlankes Design: Mit nur 34 mm Breite auf der Hutschiene ermöglicht dieses Modul eine hohe Dichte an Ein-/Ausgangspunkten in beengten Gehäusen. Es bietet 8 Hochspannungspunkte bei kompakter Bauform, die für dezentrale Steuerungseinheiten unerlässlich ist.
-
Schnelle Wartung durch steckbare Klemmen: Das steckbare Anschluss-System ermöglicht einen schnellen Modulwechsel. Techniker können die 240V-Feldverdrahtung am Stecker belassen, was Verdrahtungsfehler verhindert und die mittlere Reparaturzeit (MTTR) bei Hardwareaustausch deutlich reduziert.
-
Großer Betriebsbereich: Das Modul arbeitet zuverlässig bis zu 264V AC und bietet ausreichend Spielraum für Schwankungen im industriellen Stromnetz. Das Gehäuse mit Schutzart IP20 ermöglicht eine sichere Montage auf Standard-TH35-15 Hutschienen in horizontaler oder vertikaler Ausrichtung.
FAQs
-
Kann der DI571 24V DC Signale erkennen?
Nein. Der DI571 ist speziell für die Erfassung von Hochspannungs-Wechselspannungssignalen (100-240VAC) ausgelegt. Er erkennt 24V DC Eingänge nicht als „High“-Zustand. Für Gleichstromanwendungen verwenden Sie bitte die Module DI561 oder DI562.
-
Benötigt dieses Modul eine separate Anschlussbasis für die AC500-eCo Serie?
Die AC500-eCo Serie, einschließlich des DI571, verwendet typischerweise ein direkt steckbares Klemmenblock-System. Sie benötigen nicht die separaten TU-Serie Anschlussbasen, die bei den Standard-AC500 Modulen verwendet werden, was den Montageprozess vereinfacht.
-
Wie wird der gemeinsame Neutralleiter für die AC-Eingänge gehandhabt?
Der DI571 benötigt eine gemeinsame Neutralleiter-Referenz für seine 8 Eingangskanäle. Bitte beachten Sie das spezifische Verdrahtungsschema im AC500-eCo Hardware-Handbuch, um die korrekte Gruppierung der AC-Phasen und Neutralleiter sicherzustellen.
-
Ist es sicher, das Modul bei aktiver 240V AC Spannung zu tauschen?
Obwohl die steckbaren Anschlüsse einen gewissen Schutz bieten, müssen Sie stets die örtlichen Sicherheitsvorschriften beachten und Hochspannungskreise vor Wartungsarbeiten spannungsfrei schalten, um Stromschläge oder Geräteschäden zu vermeiden.
