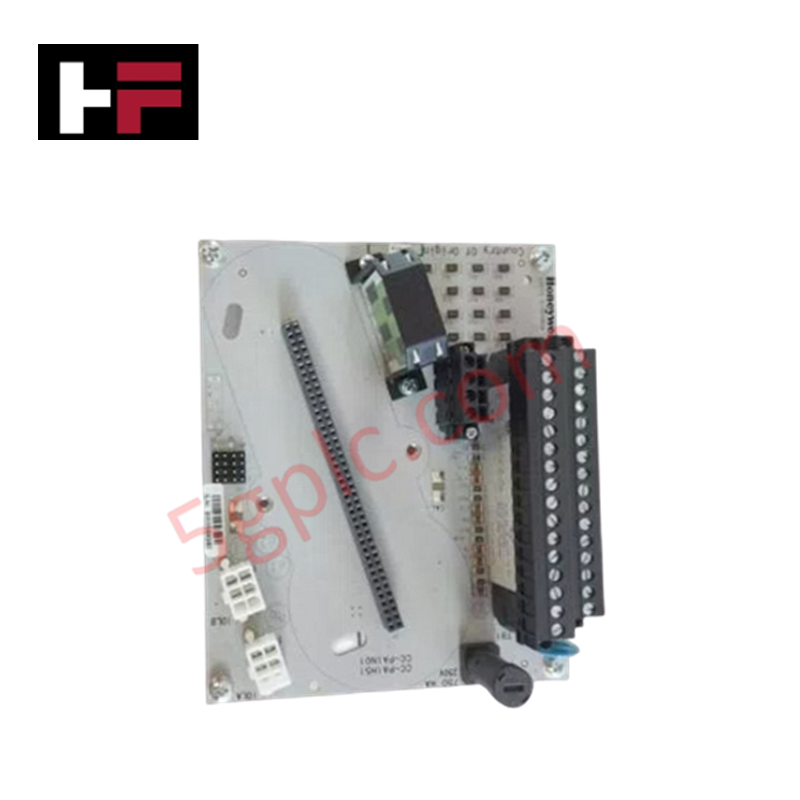

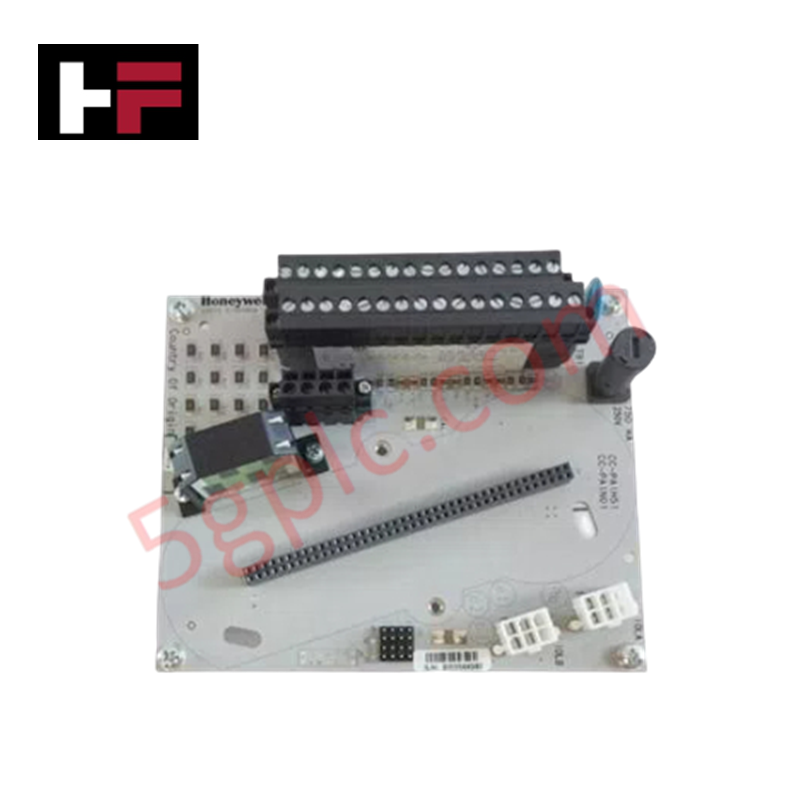

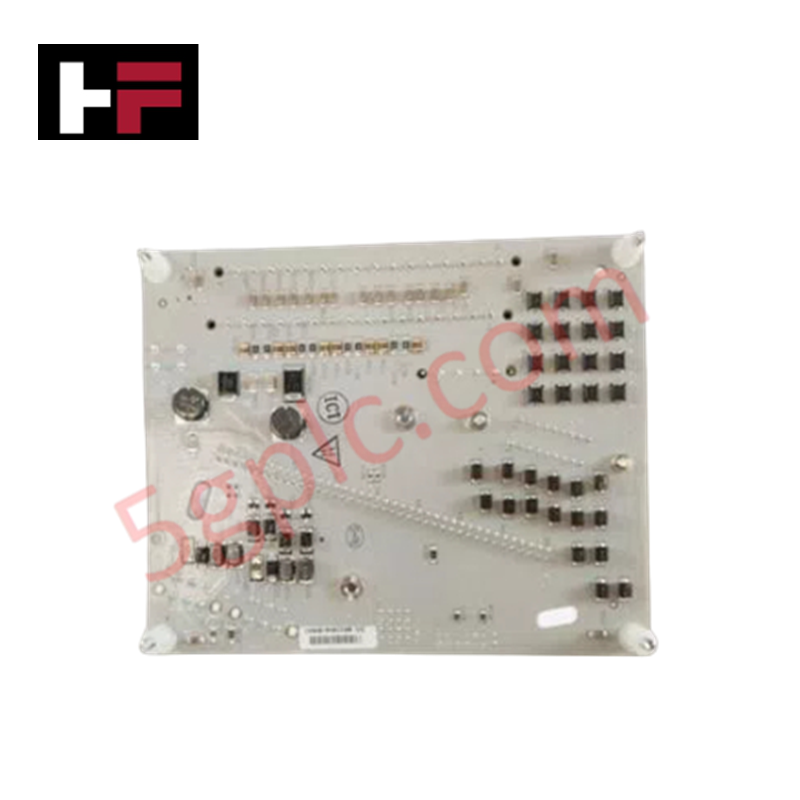

DC-TAIX51 Honeywell Analogeingangs-Basisplatinenmodul

Das Honeywell DC-TAIX51, auch als Analog-Eingangs-Basismodul DC-TAIX51 katalogisiert, dient als dedizierte Hardwarekomponente zur Aufbereitung mehrkanaliger analoger Spannungs- und Stromsignale innerhalb der Honeywell-Experion-PKS-DCS-Plattformen. Das Modul akzeptiert duale Spannungs- (0-5 V, 0-10 V) und Stromsignaleingänge (4-20 mA) aus dem Feld und führt eine Analog-Digital-Verarbeitung mit einer Genauigkeit von ±0,5 % des Endwerts sowie einer Ansprechzeit von unter 100 ms durch. Die integrierte Schutzbegrenzung liefert Entity-Parameter von Uo = 25,2 V, Io = 114,13 mA und Po = 712,7 mW und unterstützt damit Feldeinsätze für explosionsgefährdete Bereiche der Klasse I, Division 2.

Hardwarespezifikationen

4-20-mA-HART-Loop-Protokoll

Das Basismodul DC-TAIX51 gewährleistet transparente Signalwege für die Kommunikation über das 4-20-mA-HART-Loop-Protokoll in Prozessautomatisierungskanälen. Die integrierte Signalaufbereitungsschaltung entkoppelt die dem Wechselstrom überlagerten digitalen FSK-Signale vom primären analogen 4-20-mA-Wert, ohne diesen zu dämpfen, und ermöglicht so die Echtzeitübertragung sekundärer Prozessvariablen und Diagnosedaten von Feldgeräten an die System-Backplane. Die galvanische Kanal-zu-System-Isolation mit einer Nennspannung von 500 V AC verhindert, dass Erdschleifen digitale HART-Datenrahmen verfälschen.

Häufig gestellte Fragen

Frage: Welche Mechanismen verhindern Kanalschäden durch Überspannungsbedingungen im Feld?

Antwort: Integrierte Überspannungs- und Kurzschlussschutzschaltungen begrenzen eingehende Signalspitzen und begrenzen die Fehlerstrompegel an allen Eingangskanälen.

Frage: Ist der DC-TAIX51 für die direkte Installation in explosionsgefährdeten Bereichen zugelassen?

Antwort: Die Platine ist für die Installation in Umgebungen der Klasse I, Division 2 zertifiziert, sofern sie in einem Gehäuse montiert wird, das die standortspezifischen IP-/NEMA-Anforderungen erfüllt.

Frage: Wie schützt die Kanal-zu-System-Isolation nachgeschaltete Steuerungselektronik?

Antwort: Galvanische Barrieren mit einer Nennspannung von 500 V AC isolieren die Feld-Eingangsverdrahtung von der internen Backplane-Logik und unterdrücken Gleichtakttransienten sowie Potenzialdifferenzen zwischen Erdungen.

Richtlinien für die Installation im Feld

1. Schalten Sie die Systemstromversorgung ab, bevor Sie die Basismodulbaugruppe DC-TAIX51 in den Chassis-Steckplatz einsetzen oder verdrahten.
2. Befestigen Sie das Modul am Gehäuserack oder an der Montagebaugruppe und stellen Sie sicher, dass die Erdungsclips festen Kontakt mit dem Erdungsrahmen des Schranks haben.
3. Führen Sie 4-20-mA-Loop- und 0-10-V-/0-5-V-Signalleitungen durch getrennte Kabelkanäle und halten Sie sie von Hochspannungsleitungen der AC-Verteilung fern.
4. Schließen Sie die Schirmungen der Signalkabel an einem einzigen Erdungspunkt des Chassis an, um zirkulierende Erdströme zu verhindern.
5. Überprüfen Sie vor dem Einschalten der Schaltung, dass die Entity-Parameter des Feldgeräte-Loops mit den Grenzwerten Uo (25,2 V), Io (114,13 mA) und Po (712,7 mW) übereinstimmen.
