Produktdetails

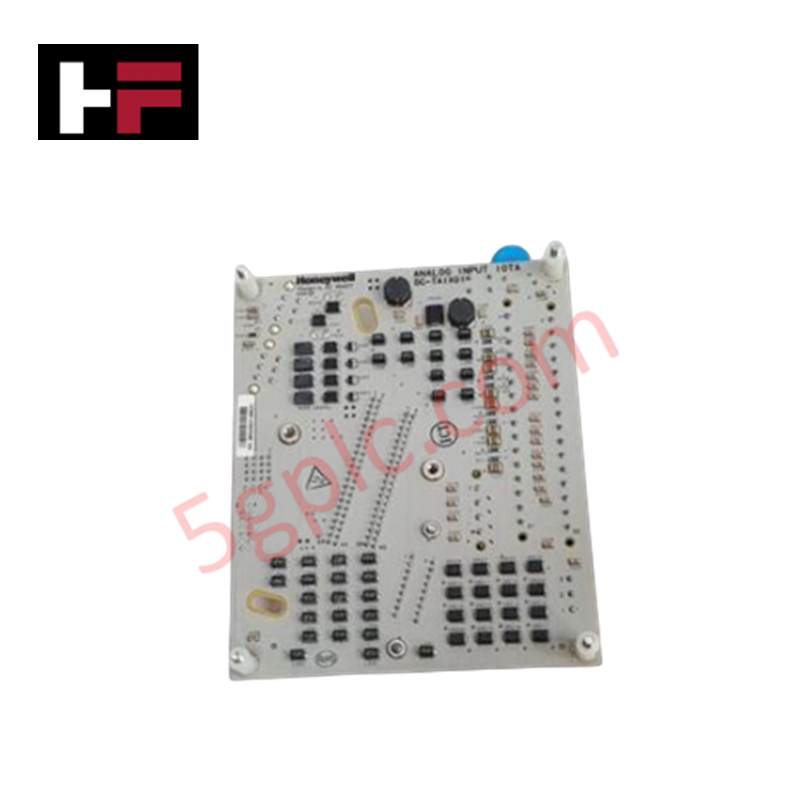

Der Honeywell DC-TAIX01, auch als DC-TAIX01 Analog Input IOTA Non-Redundant katalogisiert, dient als dedizierte Hardwarekomponente für die Terminierung von Feldsignalen und die Backplane-Aufbereitung in Honeywell-Experion-C300-Systemen. Die als 6-Zoll-nichtredundante Input Output Termination Assembly (IOTA) ausgelegte Einheit nimmt 16 analoge Eingangskreise auf und leitet die Feldsignale direkt an die zugehörigen C300-I/O-Verarbeitungskarten weiter. Die Baugruppe bietet mechanische Fixierung, Feldverdrahtungsanschlüsse und eine Signalwegisolierung zwischen der Schleifenverdrahtung der Feldinstrumentierung und den internen Controller-Backplane-Bussen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DC-TAIX01 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,80 kg (Versandgewicht: 2,00 kg) |
| Abmessungen | 152,4 mm (6 Zoll) Standard-Baugruppenhöhe |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | Passive Terminierungsschnittstelle |
| Kanalanzahl | 16 Kreise |
| Baugruppenkonfiguration | Nichtredundant |
| Systemplattform | Honeywell Experion C300 |
4-20-mA-HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolierung
Die DC-TAIX01-IOTA bietet Signalaufbereitungspfade für Feldgeräte mit 4-20-mA-HART-Schleifenprotokoll auf allen 16 Kanälen. Integrierte Filternetzwerke sorgen für eine Kanal-zu-Kanal-Isolierung, die die Einkopplung von Störungen begrenzt und verhindert, dass Potenzialdifferenzen auf den Feldschleifen in zentrale Controller-Schaltkreise übertragen werden. Diese physische Trennung verhindert, dass lokale Fehler in Feldschleifen Übersprechen zwischen Kanälen verursachen oder analoge Messregister benachbarter Eingangskanäle verfälschen.
Häufig gestellte Fragen
F: Kann das zugehörige analoge C300-Eingangsmodul ohne Abschalten der Stromversorgung im laufenden Betrieb von der DC-TAIX01-Basis getrennt und ausgetauscht werden?
A: Ja, die IOTA-Schnittstelle unterstützt das Einsetzen und Entfernen des zugehörigen I/O-Moduls im laufenden Betrieb, ohne die Stromversorgung oder die Feldsignal-Anschlussverdrahtung der Baugruppe zu unterbrechen.
F: Wie hoch ist die maximale Kanaldichte für die Feldanschlussverdrahtung bei diesem speziellen IOTA-Modell?
A: Die DC-TAIX01 unterstützt bis zu 16 einzelne massebezogene oder differentielle analoge Eingangskreise in einer nichtredundanten Bauform.
Richtlinien für die Installation im Feld
- Montieren Sie die 6-Zoll-DC-TAIX01-Baugruppe mithilfe der vorgesehenen Montagepunkte für DIN-Schienen oder Schrauben auf dem Trägergestell des Schaltschranks.
- Isolieren Sie die Leiter der 4-20-mA-Feldschleifen auf die angegebene Abisolierlänge ab und befestigen Sie jeden Leiter in der entsprechenden Position des Schraubklemmenblocks.
- Verbinden Sie die Abschirmung des Signalkabels an einem einzigen Anschlusspunkt mit der Haupterdungsschiene des Schaltschranks, um Störungen durch Erdschleifen zu vermeiden.
- Richten Sie die rückseitigen Stiftstecker des analogen C300-Eingangsmoduls an der IOTA-Buchse aus und drücken Sie das Modul fest hinein, bis die seitlichen Halterungen hörbar einrasten.
