Produktdetails

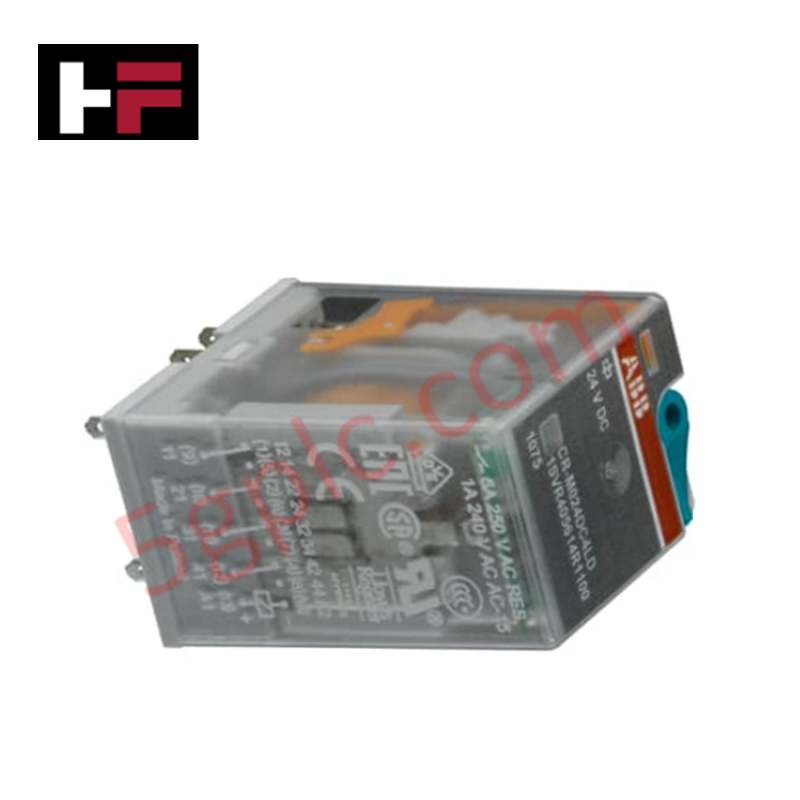

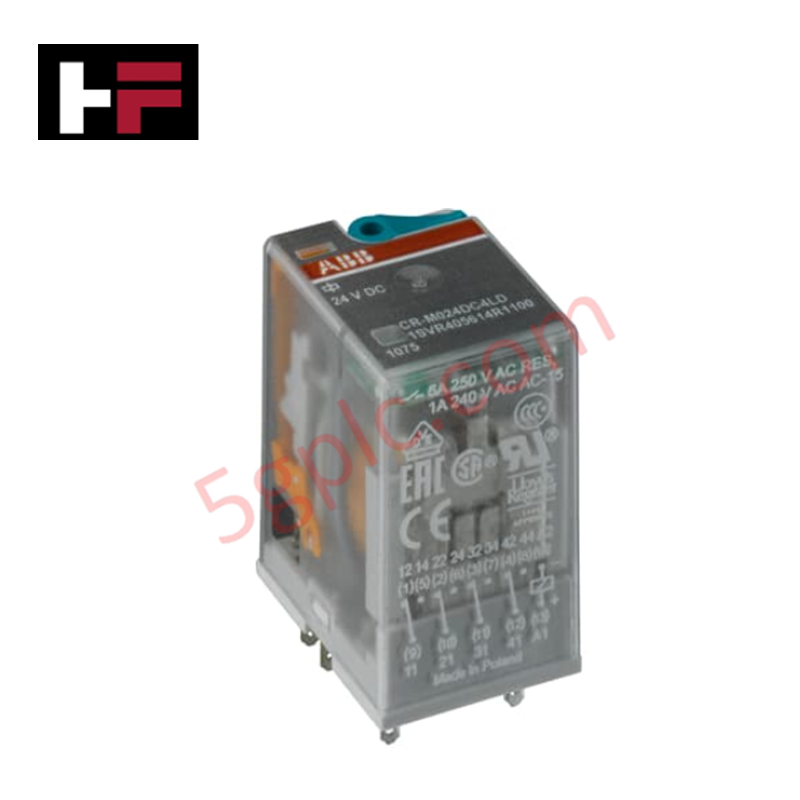

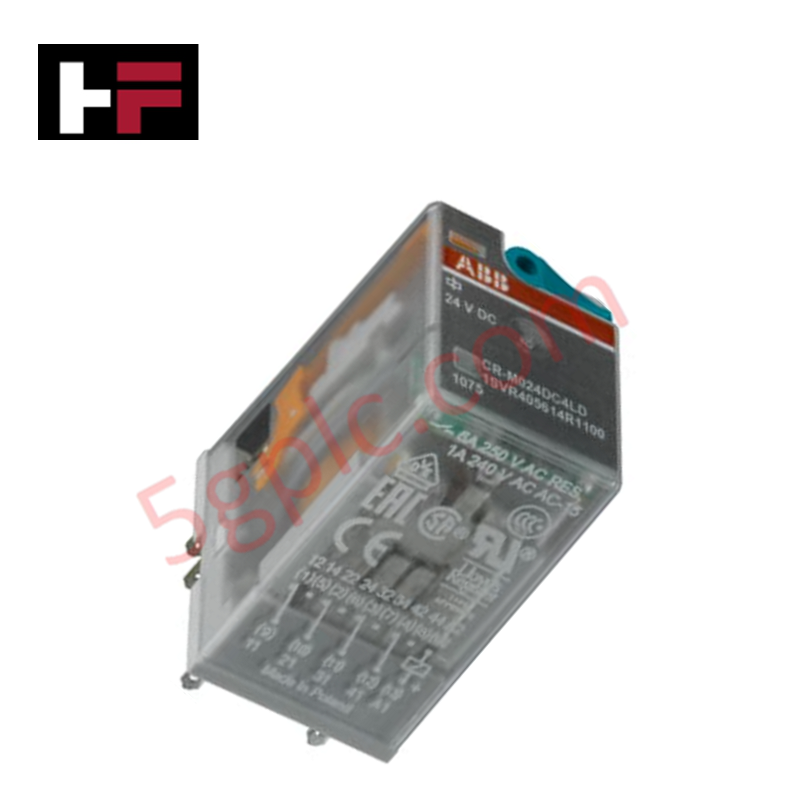

Das ABB CR-M110DC4, auch katalogisiert als das CR-M110DC4 steckbare Schnittstellenrelais, fungiert als dedizierte Hardwarekomponente zur galvanischen Trennung und Signalumschaltung innerhalb von Steuerungspanel-Netzwerken.
Hardware-Spezifikationen
| Parameter | Spezifikation |
| Modell | CR-M110DC4 (Produkt-ID: 1SVR405613R8000) |
| Marke | ABB |
| Herkunft | Deutschland / Schweiz |
| Gewicht | 0,033 kg |
| Abmessungen | 21,2 mm x 35,6 mm x 27,5 mm |
| Betriebstemperatur | -40 bis +70 °C |
| Leistungsaufnahme | Abhängig von der Spulenanregung bei Nennspannung |
| Nenn-Steuerspannung (Us) | 110 V DC |
| Ausgangskonfiguration | 4 Wechslerkontakte (SPDT) |
| Nenn-Betriebsspannung | 250 V AC |
| Ausgangssignalbewertung | 250 V / 6 A |
| Anschlusstyp | Flachsteckeranschlüsse |
| Schutzart | IP40 |
| Lagerungstemperatur | -40 bis +85 °C |
| Maximale Betriebstiefe | 2000 m (ohne Leistungsabfall) |
I/O-Dichte-Skalierung und Steuerkreistrennung
Die Relaisbaugruppe skaliert die Signaldichte innerhalb lokaler Anschlussgehäuse, indem sie 4 unabhängige Wechslerkontakte in ein 21,2 mm breites Profil multiplexiert. Diese Konfiguration ermöglicht die parallele Ausführung diskreter Befehle, ohne die Kommunikationsgeschwindigkeit des primären Controller-Backplane-Busses zu überlasten. Das mechanische Layout verfügt über standardisierte Flachsteckeranschlüsse, die mit passenden CR-M-Basissockeln kompatibel sind und die Firmware-Flash-Kompatibilität des gesamten Panel-Instrumentierungssystems gewährleisten, indem empfindliche Halbleiter-Logikausgänge von induktiven Lasten im Feld entkoppelt werden.
Häufig gestellte Fragen
F: Was sind die Kontaktleistungsgrenzen unter induktiven DC-13-Schaltbedingungen?
A: Die Kontakte sind ausgelegt für Schaltvorgänge mit 2 A bei 24 V DC, sinken jedoch auf 0,1 A, wenn der Dauerstrompfad eine Betriebsspannung von 250 V DC erreicht.
F: Verfügt diese Relaisvariante über eine integrierte LED-Statusanzeige?
A: Nein. Das Modell CR-M110DC4 gehört zur Unterfunktionsserie ohne integrierte LED-Anzeige über die A1-A2 Spulenklemmen.
F: Kann dieses Gerät direkt ohne Zubehör auf einer Standard-DIN-Schiene montiert werden?
A: Nein, das Flachsteckergehäuse muss in eine autorisierte ABB CR-M-Sockelbasis eingesetzt werden. Die kombinierte Relais- und Sockelstruktur kann dann sicher auf der 35 mm DIN-Schiene eingerastet werden.
Feldinstallationsrichtlinien
-
Ausrichtung beim Einsetzen des Sockels: Richten Sie die Flachsteckeranschlüsse vertikal an den Aufnahmeöffnungen des CR-M-Sockels aus. Drücken Sie fest, bis der Halteclip einrastet, um die strukturelle Stabilität gegen Betriebserschütterungen zu gewährleisten.
-
Trennung der Verkabelung: Führen Sie die Niederspannungs-110 V DC-Spulenversorgungsleitungen getrennt von den Hochstrom-250 V AC-Ausgangskontaktleitungen in den Verdrahtungskanälen des Panels, um elektromagnetische Störungen zu minimieren.
-
Leistungsabfall bei Höhe: Der Betrieb bis 2000 m erfordert keine Anpassung von Strom oder Spannung. Für Installationen oberhalb dieser Grenze müssen thermische und Isolationsabbauwerte berechnet werden.
-
Entflammbarkeitskriterien des Gehäuses: Das mechanische Gehäuse entspricht der UL94 HB Entflammbarkeitsklasse; montieren Sie
