Produktdetails

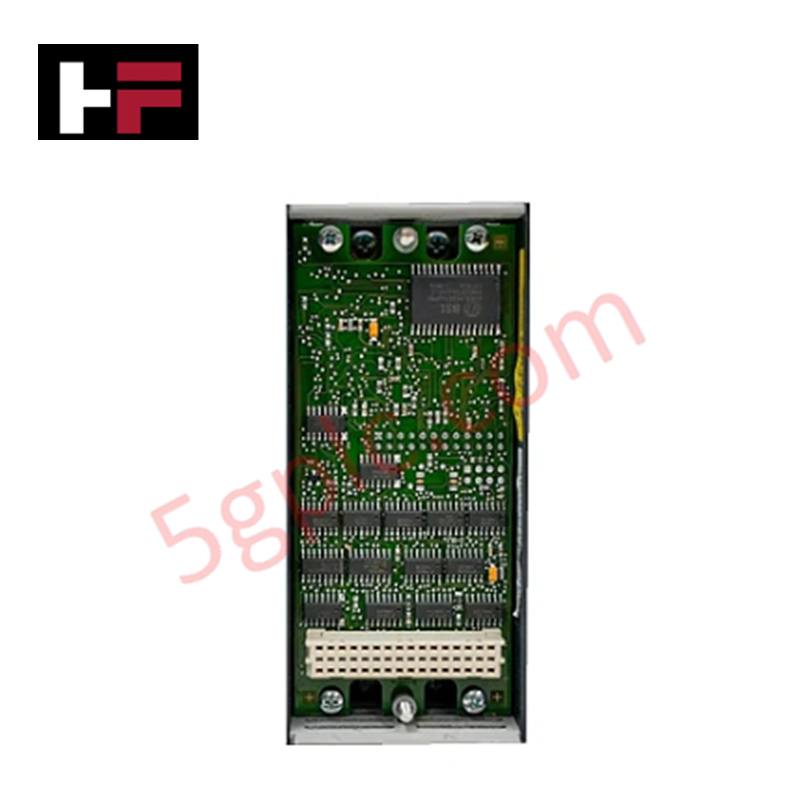

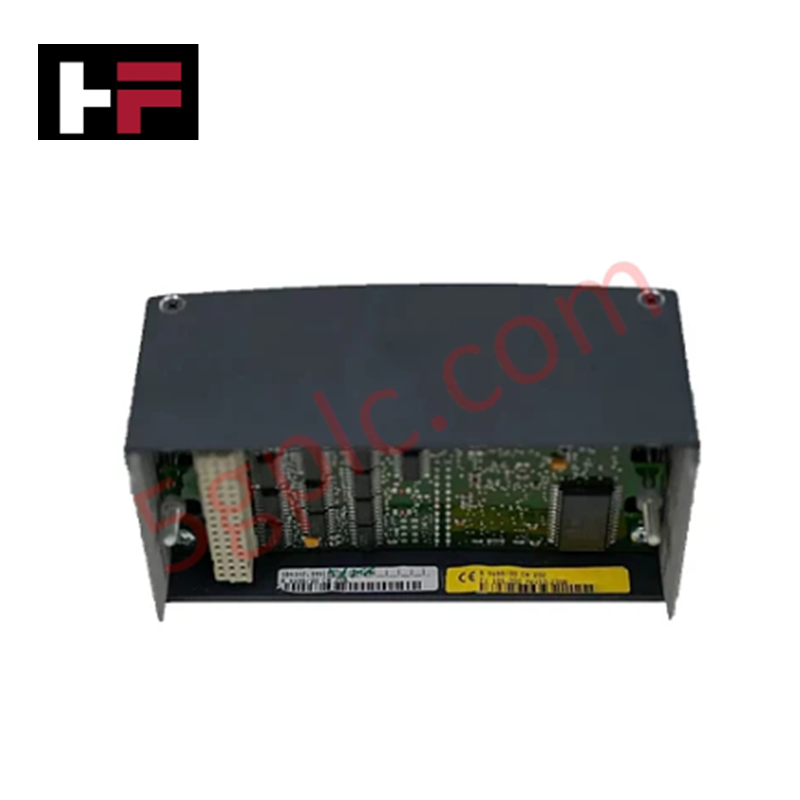

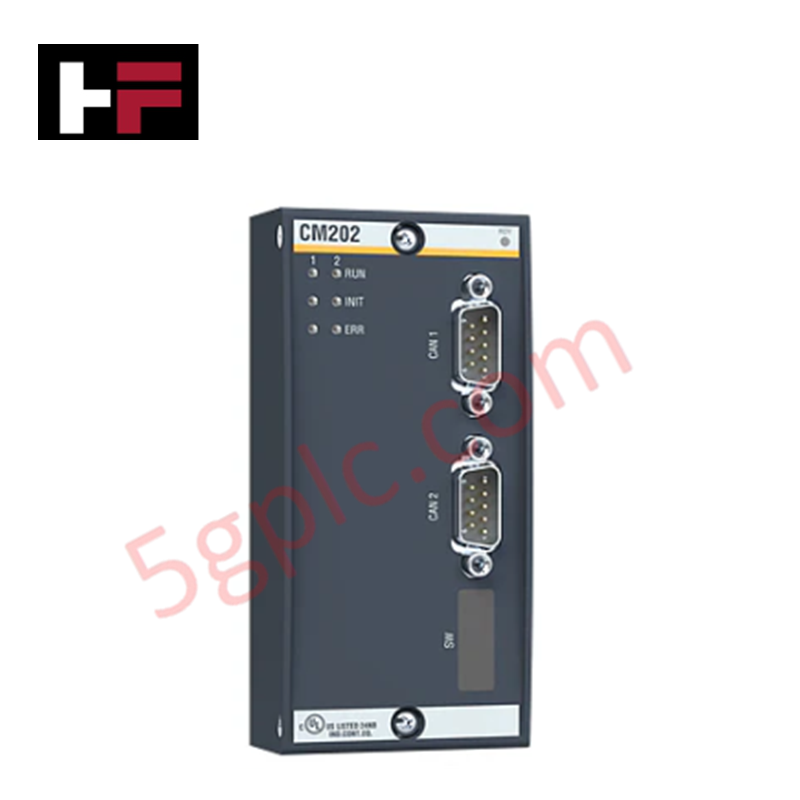

Konfiguriert für die Hochgeschwindigkeits-Feldbuskommunikation in M1-Automatisierungsplattformen bietet das BACHMANN CM202 (CM202 CANopen-Mastermodul) die direkte physikalisch/elektrische Ausführung des CAN-Netzwerkmanagements und der Datentelegrammweiterleitung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CM202 |
| Marke | BACHMANN |
| Herkunft | Österreich |
| Gewicht | 0,22 kg |
| Abmessungen | 5,4 cm x 5,5 cm x 11,8 cm |
| Betriebstemperatur | -20 °C bis 60 °C (typisch) |
| Leistungsaufnahme | 2,5 W (typisch) |
| Maximale Module pro Steuerung | 4 |
| Netzwerkprotokolle | Node Guarding, Heartbeat |
| Übertragungsrate | 10 Kbaud bis 1 Mbaud |
| Elektrische Isolation | Galvanisch getrennt |
Backplane-Bus-Kommunikation und Netzwerkdeterminismus
Das CM202-Modul nutzt die Backplane-Bus-Kommunikationsgeschwindigkeit der Bachmann M1, um CANopen-Datenpakete mit dem Ausführungszyklus der Steuerung zu synchronisieren. Jedes Modul unterstützt bis zu 8 unabhängige CAN-Netzwerke pro Steuerung, wobei die Betriebsmodi netzwerkspezifisch konfiguriert werden. Das Modul verarbeitet SDO-, LMT-, LSS- und Notfallnachrichten über eine umfangreiche API. Die netzwerkdeterministische Leistung wird durch strenge Zeitsteuerungen gewährleistet, wobei maximale Knotenzahlen und Kabellängen durch die gewählte Baudrate geregelt sind, um Buslatenz und Kollisionsaufwand zu minimieren.
Häufig gestellte Fragen
F: Unterstützt das CM202 Hot-Swapping während der Steuerung in Betrieb?
A: Nein, das Modul unterstützt kein Live-Hot-Swapping; die Steuerung muss ausgeschaltet oder der spezifische Busabschnitt offline geschaltet werden, um die Integrität des Systembusses während der Installation zu gewährleisten.
F: Wie gewährleistet das CM202 den elektrischen Schutz gegen Busfehler?
A: Das Modul ist mit galvanischer Trennung aller Feldanschlüsse ausgelegt und verfügt über kurzschlussfeste Ausgänge, um zu verhindern, dass lokale Busfehler auf die Steuerungs-Backplane übertragen werden.
F: Können mehrere CM202-Module gleichzeitig an einem einzelnen M200-Steuergerät betrieben werden?
A: Ja, bis zu 4 CM202-Module können an einem einzelnen M200-Steuergerät installiert werden und unterstützen insgesamt bis zu 8 unabhängige CAN-Netzwerke.
Feldinstallationsrichtlinien
- Busabschluss: Stellen Sie sicher, dass an beiden Enden des CAN-Bus-Stamms 120-Ohm-Abschlusswiderstände installiert sind, um Signalreflexionen und Datenkorruption zu vermeiden.
- Kabelabschirmung: Verwenden Sie verdrillte, geschirmte Kabel für alle CAN-Netzwerksegmente. Verbinden Sie die Kabelabschirmung am Eintrittspunkt des Schaltschrankes mit einem hochfrequenten Erdpotenzial, um elektromagnetische Störungen (EMI) zu minimieren.
- Potentialausgleich: Überprüfen Sie, dass die Funktionserde-Verbindung des Moduls sicher ist, um die Wirksamkeit der galvanischen Trennbarriere zu gewährleisten.
- Verdrahtungstopologie: Halten Sie eine Reihenschaltung (Daisy-Chain) für das CAN-Netzwerk ein; vermeiden Sie lange Abzweigungen oder T-Verbindungen, um Signalverschlechterungen bei höheren Baudraten (über 500 Kbaud) zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
