Produktdetails

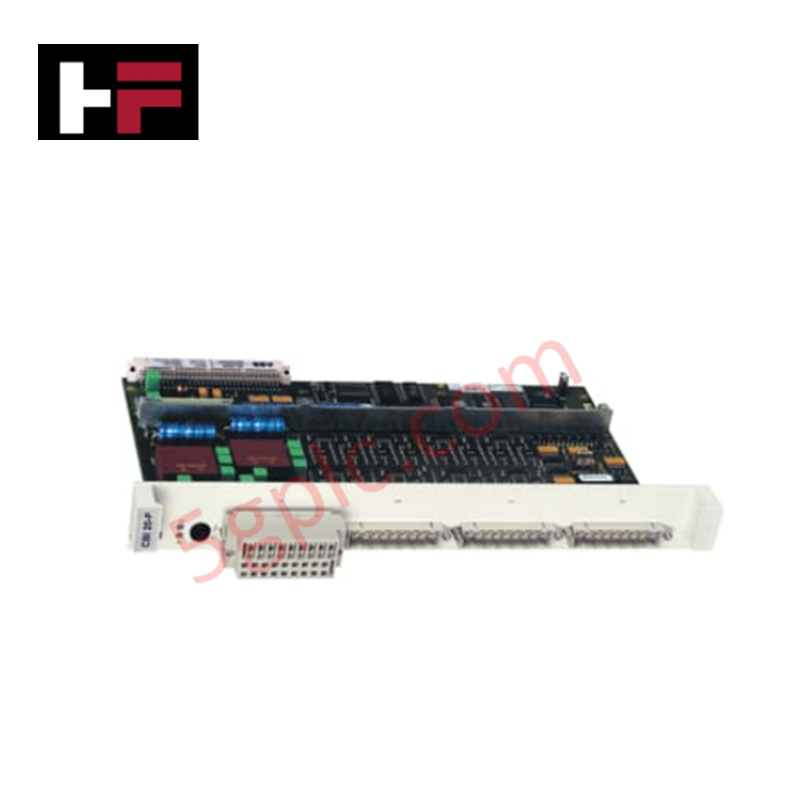

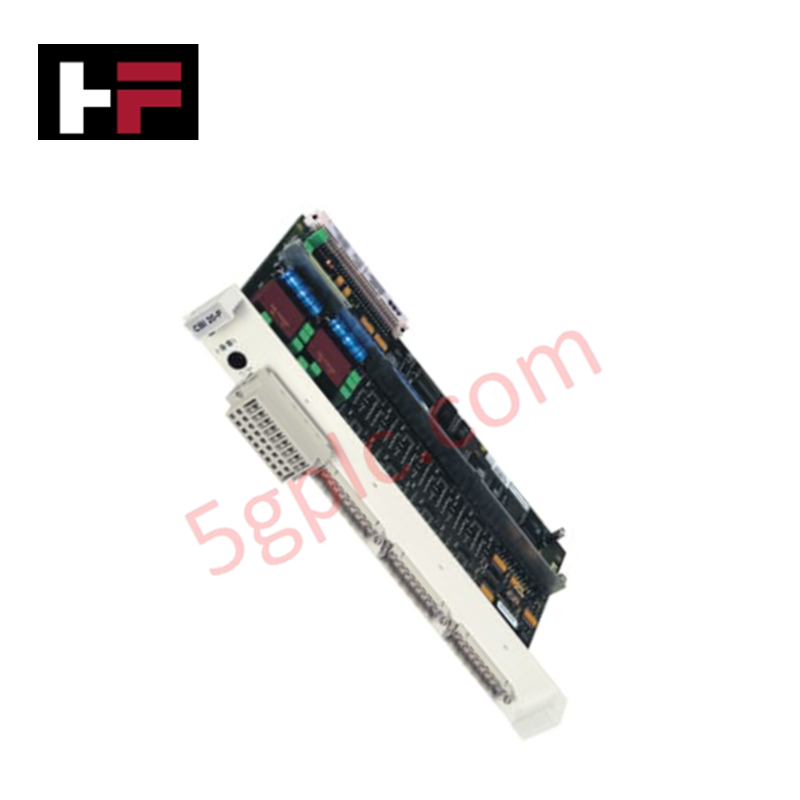

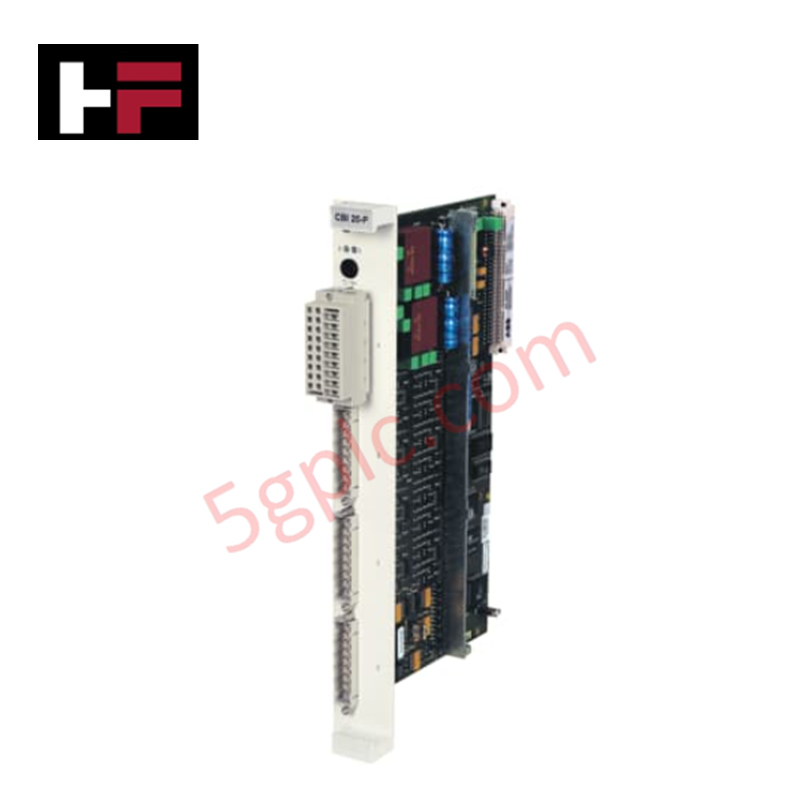

Das ABB CBI 20-P 3BDH000730R1, auch als Binäreingangsmodul CBI 20-P katalogisiert, dient als dedizierte Hardwarekomponente zur mehrkanaligen Erfassung diskreter Statussignale in ABB-Prozessautomatisierungsnetzwerken. Es ermöglicht die direkte physische Signalerfassung von potenzialfreien Kontakten, Standardschaltern und mehradrigen Sensoren über Feldinstrumentierungskanäle.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CBI 20-P 3BDH000730R1 |
| Marke | ABB |
| Herkunft | Deutschland |
| Gewicht | 0,69 kg |
| Abmessungen | 45 mm x 340 mm x 204 mm |
| Betriebstemperatur | 0 bis 55 °C |
| Leistungsaufnahme | Integrierte Transmitter-Stromversorgung / Versorgung über die Rückwandplatine |
| Anzahl der Eingangskanäle | 32 diskrete digitale Eingangskanäle |
| Unterstützte Signalpegel | 48 V, 24 V, 8,2 V Standard-Binärsignale |
| Kompatible Sensortypen | Kontaktabfrage (Wechsler/Öffner/Schließer), Initiatoren (NAMUR, 3-adrig/4-adrig) |
| Isolationsprofil | Galvanische Isolation auf Modulebene |
| Softwareversion | Version 1.31 und höher |
Deterministische Skalierung der I/O-Dichte und Signalisolation
Das Binäreingangsmodul ABB CBI 20-P verarbeitet diskrete Statussignale mit hoher Dichte und gewährleistet dabei eine deterministische Ausführung über die Bussysteme des Hostsystems. Durch die galvanische Isolation auf Modulebene unterdrückt das Gerät Gleichtaktstörungen und verhindert, dass externe Schleifenströme die interne Logikverarbeitung beeinträchtigen. Die integrierte Transmitter-Stromversorgung stellt an allen 32 Kanälen eine dedizierte Vorspannung bereit und ermöglicht so die nahtlose Integration von NAMUR-Näherungssensoren sowie 3-adrigen und 4-adrigen Industrieinitiatoren. Die Kompatibilität mit Firmware-Flash-Speichern gewährleistet bei Aktualisierungen der Hochgeschwindigkeits-Signalerfassung eine dauerhafte Registerausrichtung an den Rückwandplatinenstrukturen der Zentralsteuerung.
Häufig gestellte Fragen
F: Welche minimale Softwareversion ist erforderlich, um das CBI 20-P-Modul zu unterstützen?
A: Für die ordnungsgemäße Systemintegration und Kanalparametrierung benötigt das Modul die Softwareversion 1.31 oder höher.
F: Stellt das CBI 20-P-Modul eine integrierte Stromversorgung für Feldsensoren bereit?
A: Ja, das Gerät verfügt über eine integrierte Transmitter-Stromversorgung, die angeschlossene Feldinitiatoren und Kontaktschleifen direkt ohne externe Verteilerblöcke versorgen kann.
F: Welche Zubehörhardware wird zum Anschließen der Feldverdrahtung an das CBI 20-P benötigt?
A: Für die Standardinstallation sind 4 CI 100- oder CI 101-Anschluss-Schnittstellen sowie A801- oder A701-Montagezubehör und passende Kabelklemmen erforderlich.
Richtlinien für die Installation im Feld
- Stellen Sie sicher, dass das Systemchassis und die Feldinstrumentierungsschleifen vollständig spannungsfrei sind, bevor Sie das CBI 20-P-Modul einsetzen oder entfernen.
- Montieren Sie das Modul sicher im vorgesehenen Rack-Steckplatz und prüfen Sie, dass die Pins des Rückwandplatinensteckers ohne mechanische Belastung ausgerichtet sind.
- Verdrahten Sie die Feldeingänge mit 4 CI 100/101-Steckverbindern und achten Sie auf die korrekte Klemmenzuordnung für NAMUR-Initiatoren oder 3-adrige/4-adrige Sensoren.
- Führen Sie die Feldkabel durch die vorgesehenen A801/701-Kabelklemmen, um eine Zugentlastung zu gewährleisten und bei geschirmten Leitungen einen ordnungsgemäßen Kontakt zur Chassiserdung aufrechtzuerhalten.
- Überprüfen Sie vor der Wiederherstellung der Hauptsystemversorgung den festen Sitz der Klemmenverbindungen und bestätigen Sie einen Mindesteingriff von 5 Gewindegängen an den Schraubklemmen.
