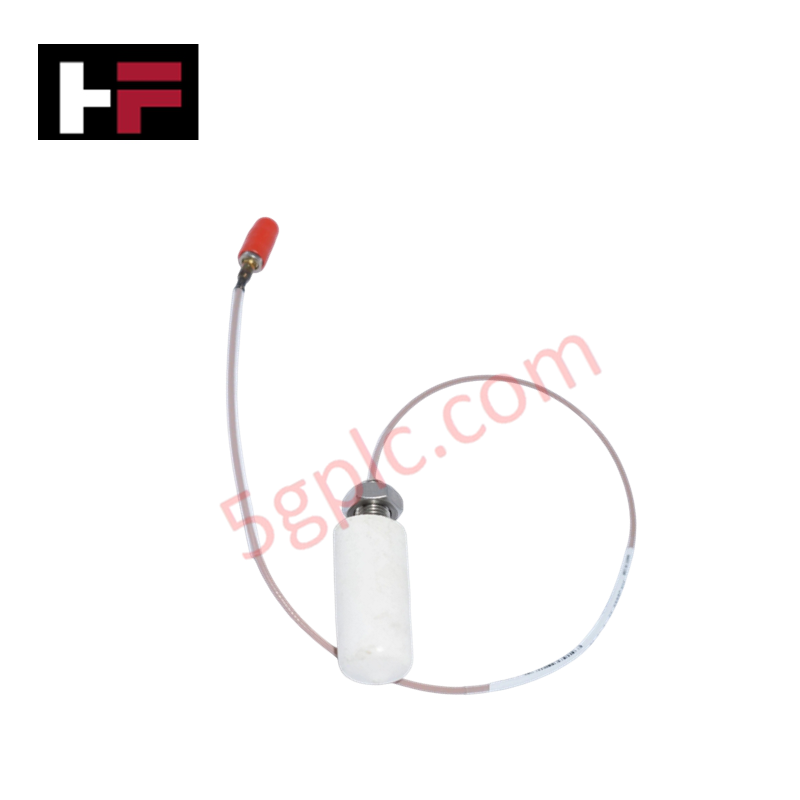

Bently Nevada 30000-00-08-18-02 Näherungssensoren
Bently Nevada 30000-00-08-18-02 Näherungssensoren
Bently Nevada 30000-00-08-18-02 Näherungssensoren

Bently Nevada 30000-00-08-18-02 Näherungssensoren


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 30000-00-08-18-02

PRODUKTTYP : Nähe Sensoren

PRODUKTHERSTELLER : Bently Nevada


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Der Bently Nevada 30000-00-08-18-02, auch als 30000 Proximity Sensor katalogisiert, fungiert als dedizierte Hardwarekomponente für präzise dynamische Schwingungsmessungen und berührungslose Wellenverschiebungsverfolgung innerhalb der Bently Nevada Maschinenüberwachungssysteme.

Suffix-Aufschlüsselung & Modellmatrix

Optionsfeld Code Konfigurationsdetails
Nicht gewindelänge 00 0,0 Zoll nicht gewindelänge
Gesamtlänge des Gehäuses 08 0,8 Zoll Gesamtlänge des Gehäuses
Gesamtlänge 18 1,8 m Gesamtkabellänge
Behördliche Zulassung 02 Mehrfache behördliche Zulassungen

Hardware-Spezifikationen

Parameter Spezifikation
Modell 30000-00-08-18-02
Marke Bently Nevada
Herkunft USA
Gewicht 0,02 lbs (9,07 g)
Abmessungen 8 mm (0,315 Zoll) Spitzen-Durchmesser, 0,8 Zoll Gehäuselänge
Betriebstemperatur -30 °C bis +177 °C (-22 °F bis +350 °F)
Stromverbrauch Betrieb über 24 VDC Proximitor-Stromversorgung
Druckfestigkeit 4000 psi (275 bar)
Feuchtigkeitsgrenzen 5 % bis 95 % nicht kondensierend
Linearer Messbereich 0 bis 10 mm (0 bis 0,39 Zoll)
Empfindlichkeit 7,87 mV/µm
Frequenzgang 0 Hz bis 10 kHz
Steckertyp 2-poliger MIL-C-5015

Wirbelstrom-Skalierung und Rotordynamikanalyse

Die Sonde 30000-00-08-18-02 verwendet eine hochpräzise Wirbelstrom-Skalierung, um berührungslose Wellenverschiebungen in ein proportionales Spannungssignal mit einer Empfindlichkeit von 7,87 mV/µm umzuwandeln. Während der mechanischen Installation wird der Sondeabstand gegen einen Validierungspunkt von -10 VDC eingestellt, wodurch der Wandler genau in der Mitte seines linearen Bereichs von 0 bis 10 mm positioniert wird. Diese kontinuierliche Hochfrequenzantwort (0 Hz bis 10 kHz) ermöglicht eine präzise Erfassung von Rotordynamikprofilen und dynamischem Orbitverhalten bei gleichzeitiger effektiver Unterdrückung von Übersprechen zwischen den orthogonalen X-Y-Sondenkanälen.

Häufig gestellte Fragen

F: Wie wird der physische Spaltabstand mit der Ausgangsspannung kalibriert?

A: Die Überprüfung erfolgt durch Ablesen der Gleichspannungs-Gap-Vorspannung an den Ausgangsklemmen des Treibers, bis die nominale -10 VDC-Basislinie erreicht ist, die dem Mittelpunkt der linearen Betriebskurve der Sonde entspricht.

F: Welchen Umgebungsdruck kann die 30000-Sondenspitze aushalten?

A: Die Sondenspitze und die Dichtungsbaugruppe sind ausgelegt, um statischen Prozessdrücken bis zu 4000 psi (275 bar) standzuhalten.

Richtlinien für die Feldinstallation

  1. Überprüfen Sie die 8-mm-Sondenspitze und das Gewindegehäuse, um sicherzustellen, dass die Gewinde sauber und frei von Metallgrat oder Kerben sind.
  2. Schrauben Sie das Sondengehäuse in die Montagehalterung oder Gehäusedurchführung, bis die Spitze sich der Zielwellenfläche nähert.
  3. Überwachen Sie die Gleichspannungsausgabe des Proximitor-Sensors und justieren Sie die mechanische Tiefe, bis die Zielvorspannung von -10 VDC erreicht ist.
  4. Ziehen Sie die Sperrmutter der Sonde gegen die Halterung fest, um ein Verdrehen des Gewindes durch Vibrationen der laufenden Maschine zu verhindern.
  5. Verbinden Sie den 2-poligen MIL-C-5015-Stecker mit dem Verlängerungskabel und installieren Sie eine flexible Schutzkappe über der Verbindung.
