Produktdetails

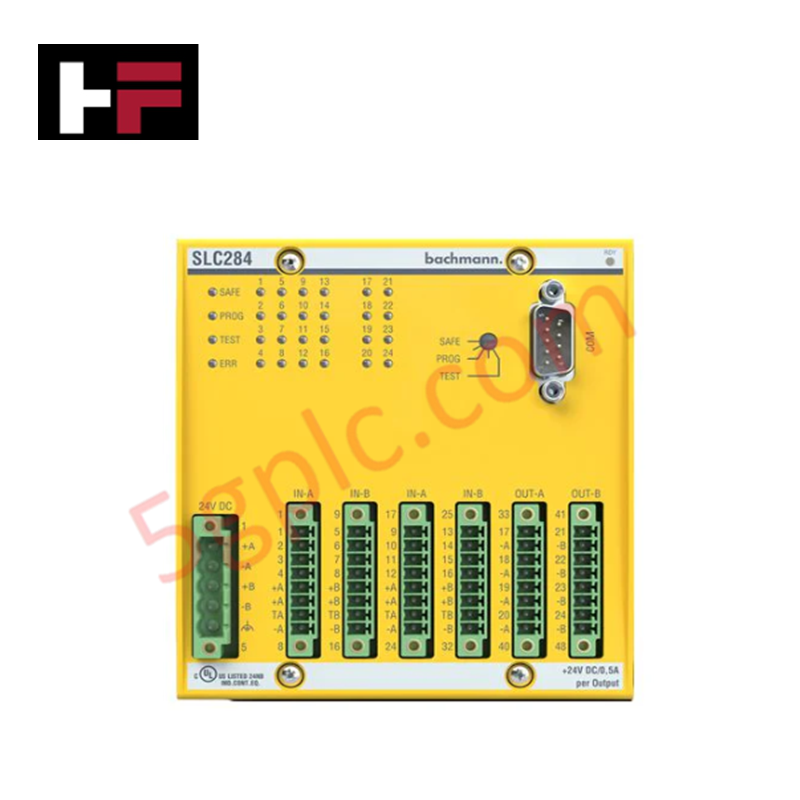

Das Bachmann SLC284, auch als SLC284 Safety Processor Module katalogisiert, fungiert als dedizierte Hardwarekomponente zur Ausführung sicherheitskritischer Logik und I/O-Verwaltung innerhalb der M200-Steuerungsplattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SLC284 |
| Marke | Bachmann |
| Herkunft | Deutschland |
| Gewicht | Ca. 0,35 kg |
| Abmessungen | Standard M200 Modul-Formfaktor |
| Betriebstemperatur | -20 °C bis 60 °C |
| Leistungsaufnahme | < 5 W |
| Prozessorarchitektur | Duale 32-Bit-Mikrocontroller |
| Digitale Eingänge | 16 |
| Digitale Ausgänge | 8 |
| Zykluszeit | 5 ms (Minimum) |
| Kommunikationsports | FASTBUS, CAN, bluecom, Serial |
| Sicherheitsbewertung | SIL 3, PL e, Kat 4 |
Profinet / EtherNet/IP deterministische Netzwerke
Das Bachmann SLC284 nutzt hochgeschwindige deterministische Buskommunikation, um die Synchronisation über verteilte Sicherheitsknoten aufrechtzuerhalten. Durch die Integration in die M200-Steuerungsrückwand unterstützt das Modul Zykluszeiten von bis zu 5 ms. Der Datenaustausch zwischen dem Prozessor und den verteilten I/O-Modulen (SDI208 und SDO204) wird über das FASTBUS-Protokoll gesteuert, was strenge Timing-Anforderungen für sicherheitszertifizierte Operationen gewährleistet. Die Architektur beinhaltet galvanische Trennung zwischen internen Logikgruppen und dem Systembus, um elektromagnetische Störungen in rauen Industrieumgebungen zu minimieren und gleichzeitig redundante I/O-Kopplungen zu ermöglichen.
Häufig gestellte Fragen
F: Können die Ausgänge des SLC284 für ein ausfallsicheres Verhalten bei einem Busausfall konfiguriert werden?
A: Ja, jeder Ausgang kann unabhängig auf einen definierten Zustand konfiguriert werden, falls die Kommunikation zwischen dem SLC284 und dem Hauptcontroller verloren geht.
F: Ist es möglich, die Sicherheitsprogrammierung direkt über das Modul durchzuführen?
A: Die Programmierung erfolgt über die SolutionCenter-Software, entweder über die M200-Controller-Schnittstelle oder die integrierte serielle Schnittstelle des SLC284-Moduls.
F: Welche Anforderungen gelten für die redundante Kopplung digitaler I/O?
A: Die 16 Eingänge und 8 Ausgänge können in redundanten Paaren verwendet werden, um die Einhaltung von PL e / SIL 3 / Kat 4 zu erreichen. Stellen Sie sicher, dass die zugehörige Feldverkabelung den spezifischen Redundanzlogiken entspricht, die in der SolutionCenter-Projektkonfiguration definiert sind.
Feldinstallationsrichtlinien
- Einbau in die Rückwand: Richten Sie das Bachmann SLC284-Modul am dafür vorgesehenen Steckplatz der M200-Steuerungsrückwand aus. Stellen Sie sicher, dass der mechanische Verriegelungsmechanismus vollständig eingerastet ist, um eine unterbrechungsfreie Busverbindung zu gewährleisten.
- Erdung und Abschirmung: Stellen Sie sicher, dass die DIN-Schienenmontage einen niederohmigen Pfad zur Systemchassis-Erde bietet. Für FASTBUS- und CAN-Kommunikation ist geschirmtes verdrilltes Kabel erforderlich, um externe Störeinflüsse zu minimieren.
- Inbetriebnahmesequenz: Überprüfen Sie, dass die Versorgungsspannungen (24 VDC) innerhalb der spezifizierten Toleranzen liegen, bevor Sie die Modulstartsequenz einleiten.
- Statusüberprüfung: Beobachten Sie beim Einschalten die LED-Anzeigen. Das Modul muss die BIOS-/TEST-Phasen durchlaufen; ein dauerhaftes ERR-Signal weist auf eine Fehlanpassung in der Hardwarekonfiguration oder einen internen Selbsttestfehler hin.
- Konfiguration: Verwenden Sie SolutionCenter, um die Sicherheits-I/O-Kanäle zuzuordnen. Vergewissern Sie sich, dass alle galvanischen Trennbrücken entsprechend den spezifischen Isolationsanforderungen der Anwendung zwischen Sicherheits- und Standard-I/O-Segmenten gesetzt sind.
