Produktdetails

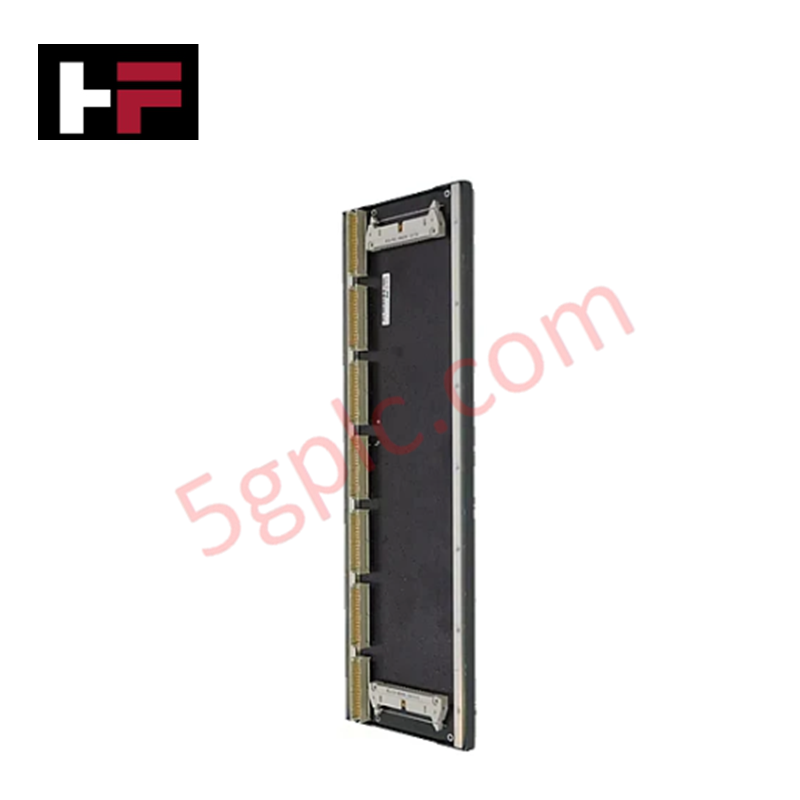

Konfiguriert für die mechanische Montage und elektrische Verbindung in M200-Systemplattformen, bietet das Bachmann BS207 (BS207 Backplane-Modul) eine direkte physische/elektrische Ausführung für das Modulgehäuse und die Busverteilung.
Suffix-Aufschlüsselung & Modellmatrix
Das Bachmann BS207 ist eine Backplane-Komponente mit festem Steckplatz. Die Modellbezeichnung „207“ steht für die Gesamtanzahl der verfügbaren Schnittstellensteckplätze im Standard-M200-Formfaktor. Für dieses Modell existieren keine Hardware-Suffixe; es wird als eigenständige Struktur- und Kommunikationsverteilungseinheit geliefert.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | BS207 |
| Marke | Bachmann |
| Herkunft | Deutschland |
| Gewicht | 0,6 kg |
| Abmessungen | 38,7 cm x 2,5 cm x 12,1 cm |
| Betriebstemperatur | -20 °C bis 60 °C |
| Stromverbrauch | Passiv (nur Busleitung) |
| Anzahl der Steckplätze | 7 |
| Bus-Unterstützung | FASTBUS / M200 Interner Bus |
Backplane-Bus-Kommunikationsgeschwindigkeits-Lizenzen
Das Bachmann BS207 dient als passive physische Infrastruktur, die für eine hochgeschwindigkeitsdeterministische Kommunikation im M200-Modularsystem erforderlich ist. Es ermöglicht die Verteilung der Backplane-Bussignale auf alle sieben Steckplätze und gewährleistet die Signalqualität für Kommunikationsgeschwindigkeiten, die den Spezifikationen der Bachmann-Prozessoren entsprechen. Das physische Design unterstützt die standardisierte Bus-Erweiterung und stellt sicher, dass die Datenübertragung zwischen CPU und I/O-Modulen die Latenzanforderungen ohne zusätzliche Signalaufbereitung erfüllt. Die Verbindungsarchitektur ist darauf ausgelegt, die modulare Systemerweiterung zu unterstützen und gleichzeitig die Einhaltung der internen Busimpedanzstandards zu gewährleisten.
Häufig gestellte Fragen
F: Enthält die BS207-Backplane aktive Schaltkomponenten oder Mikroprozessoren?
A: Nein, die BS207 ist ein passives Verbindungselement. Sie dient als mechanische Unterstützung und elektrische Busverteilung für Module, die in ihren sieben Steckplätzen installiert sind.
F: Ist es möglich, mehrere BS207-Backplanes miteinander zu kaskadieren?
A: Ja, die Backplane unterstützt die Systemerweiterung durch standardisierte Busverlängerungskabel, vorausgesetzt, die Gesamtlänge des Systembusses überschreitet nicht die Kommunikationsspezifikationen des Host-Controllers.
Feldinstallationsrichtlinien
- Montagestabilität: Befestigen Sie die Bachmann BS207 Backplane an einer geerdeten DIN-Schiene oder einer flachen Montageplatte im Schaltschrank. Verwenden Sie die integrierten Befestigungspunkte, um sicherzustellen, dass die Einheit mechanisch stabil ist und Vibrationen standhält.
- Moduleinbau: Stellen Sie sicher, dass das System vollständig stromlos ist, bevor Sie I/O- oder Prozessormodule in die sieben verfügbaren Steckplätze einsetzen. Richten Sie die Modulführungen sorgfältig aus, um Beschädigungen der Backplane-Steckverbinderstifte zu vermeiden.
- Erdung: Stellen Sie eine saubere elektrische Verbindung zwischen dem Backplane-Gehäuse und dem Schrank-Erdungsschienenbus her. Dies ist entscheidend für elektromagnetische Verträglichkeit (EMV) und um ein Bezugspotential für die Modulabschirmung bereitzustellen.
- Verkabelungsbeschränkungen: Achten Sie darauf, dass die Verkabelung für die Bus-Erweiterung nicht parallel zu Hochspannungs-Wechselstromleitungen verläuft. Halten Sie den Mindestabstand gemäß den geltenden industriellen Elektrovorschriften ein, um induzierte Störungen auf den Backplane-Kommunikationsleitungen zu vermeiden.
- Steckplatz-Integrität: Überprüfen Sie die Schnittstellenstecker vor der Moduleinsetzung auf verbogene Pins oder Verschmutzungen. Stellen Sie sicher, dass ungenutzte Steckplätze mit geeigneten Staubschutzabdeckungen versehen sind, wenn in staubintensiven Umgebungen gearbeitet wird.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
