Produktdetails

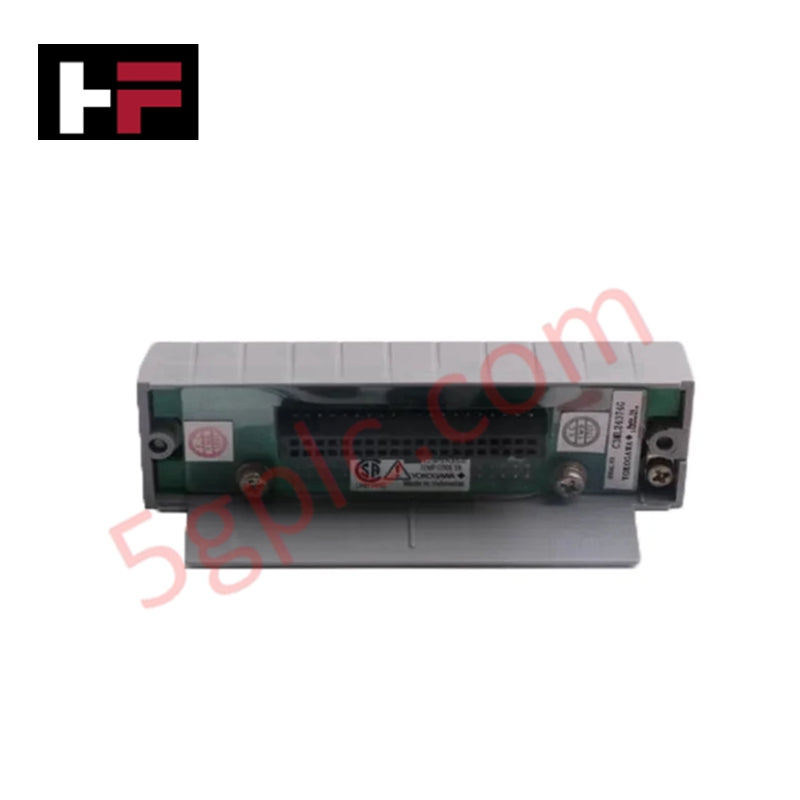

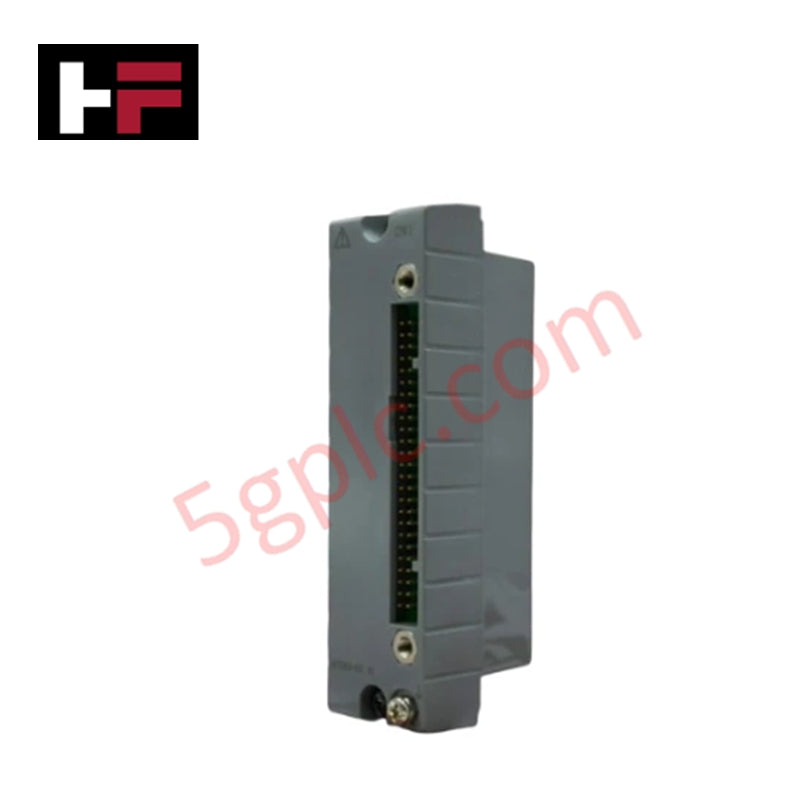

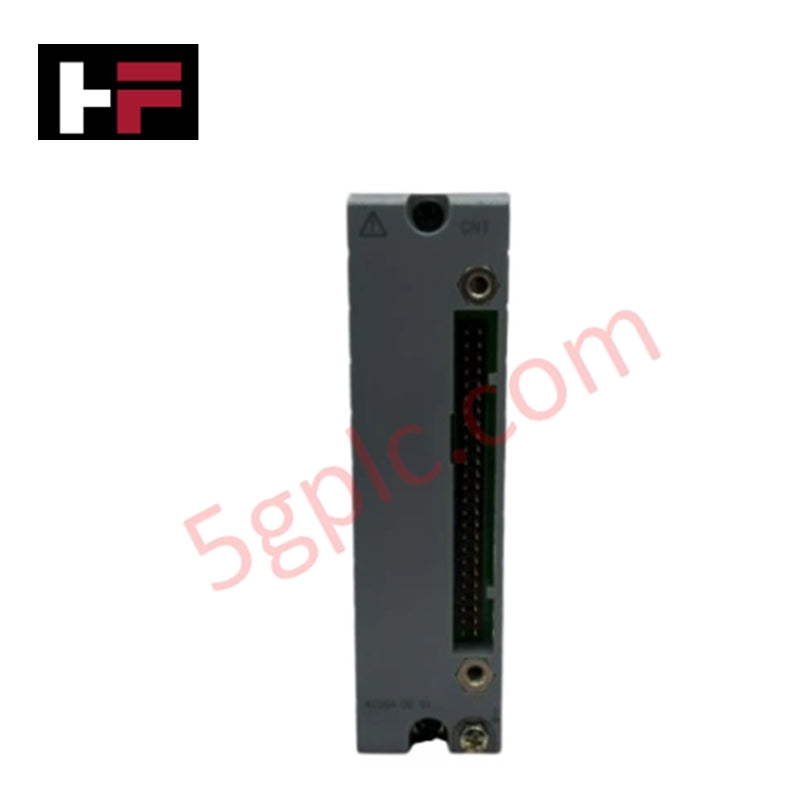

Der Yokogawa ATD5A-00 S1, auch als ATD5A-00-KS-Kabelschnittstellenadapter für 32 Punkte katalogisiert, dient als spezielle Hardwarekomponente für die Weiterleitung digitaler Signale mit 32 Punkten und die Anbindung von Kabelbäumen innerhalb von CENTUM-VP-DCS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | ATD5A-00 S1 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Punktkapazität | 32 Kanäle / Punkte |
| Anschlussschnittstelle | KS-Kabelschnittstelle |
| Gewicht | 0,30 kg |
| Abmessungen | 10,2 cm x 3,8 cm x 10,2 cm |
| Betriebstemperatur | -20 bis 70 °C |
| Leistungsaufnahme | Passive Schnittstellenbaugruppe (Versorgung über Baugruppenträger) |
Yokogawa-Kanal-zu-Kanal-Isolierung und DCS-Signalweiterleitung
Digitale Verkabelungsadapter von Yokogawa leiten hochdichte Feld-E/A-Signale direkt zu Rückwandbusknoten und gewährleisten dabei die Integrität des Signalpfads. Die Architektur mit Kanal-zu-Kanal-Isolierung verhindert die Einkopplung von Störungen und unterschiedliche Erdpotenziale entlang paralleler Verdrahtungspfade. Die 32-Punkt-Klemmen-Schnittstelle arbeitet nahtlos neben 4-20-mA-HART-Schleifenprotokollpaaren und digitalen E/A-Leitungen und gewährleistet die Kanalisolierung, während Signalabschwächung oder Latenzverschlechterungen während kontinuierlicher Echtzeit-Scanzyklen verhindert werden.
Häufig gestellte Fragen
F: Benötigt der ATD5A-00-S1-Adapter für die passive Signalweiterleitung eine externe Stromversorgung?
A: Nein, der Adapter dient als passive Einheit zur physischen Weiterleitung und Schnittstellenanbindung für 32-Punkt-KS-Mehraderkabel und bezieht die erforderliche Signalvorspannung sowie Signalversorgung direkt vom Rückwandbus des angeschlossenen DCS-E/A-Moduls.
F: Wie wird die Erdtrennung über die 32 Signalpunkte des Adapters aufrechterhalten?
A: Galvanische Trennung und Kanal-zu-Kanal-Isolierung werden durch die interne Trennung der Leiterbahnen auf dem internen Substrat gewährleistet, wodurch verhindert wird, dass Schleifenströme zwischen benachbarten Feldkanälen zirkulieren.
Richtlinien für die Installation im Feld
Befestigen Sie die Schnittstelleneinheit sicher an der vorgesehenen DIN-Schiene oder der Unterbaugruppe des Schaltschranks. Stellen Sie sicher, dass die KS-Mehraderkabel vollständig eingesteckt und mit ihren Halteschrauben verriegelt sind, um eine Trennung der Pins bei Vibrationen zu verhindern. Sorgen Sie für eine einpunktige Schirmerdung an der Erdungssammelschiene des Gehäuses und verlegen Sie die Signalkabel gemäß den Installationsstandards im Feld entfernt von Hochspannungs-Wechselstromleitungen.
