Produktdetails
Funktionale Übersicht

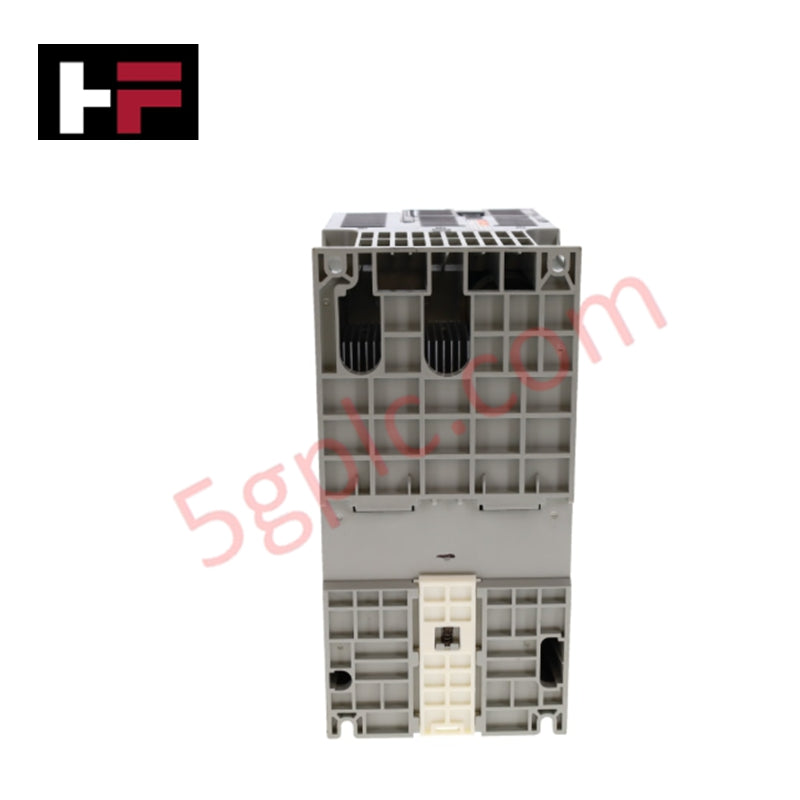

Der 25B-D013N104 ist ein leistungsstarker Frequenzumrichter aus der Allen-Bradley PowerFlex 525 Familie, entwickelt für anspruchsvolle Motorsteuerungen in modularen Industriearchitekturen. Dieses spezielle Modell liefert eine Leistung von 5,5 kW (7,5 PS) und ist in einem Gehäuse der Größe Frame C untergebracht. Es verfügt über ein Dual-Port-Design, das die standardmäßige EtherNet/IP™-Konnektivität unterstützt und eine nahtlose Integration in Logix-basierte Steuerungsumgebungen ermöglicht. Die PowerFlex 525 Serie wird besonders für ihre „Permanentmagnetmotorsteuerung“ und „Safe Torque Off“-Funktion geschätzt, die sowohl Energieeffizienz als auch Betriebssicherheit gewährleisten.
Elektrische und Leistungsdaten
Der 25B-D013N104 arbeitet mit einer 480V-Drehstromversorgung und ist für hohe Belastungszyklen in anspruchsvollen Umgebungen ausgelegt. Beachten Sie, dass in der Originaldokumentation gelegentlich eine falsche Produktlinie angegeben wird; hierbei handelt es sich jedoch um ein dediziertes PowerFlex 525 Seriengerät und nicht um PowerFlex 40P.
| Parameter | Spezifikationsdetails |
| Modell-/Teilenummer | 25B-D013N104 |
| Eingangsspannungsbereich | 323–528V AC (480V Nennwert) |
| Phasen | 3-Phasen Eingang / 3-Phasen Ausgang |
| Dauerhafter Ausgangsstrom | 13,0 Ampere |
| Leistungsangabe | 7,5 PS (Normale Belastung) / 5,5 kW |
| Eingangsstrom | 15,4 Ampere |
| Ausgangsfrequenzbereich | 0–500 Hz (programmierbar) |
| EMV-Filterung | Kein interner Filter |
| Gehäusegröße | Frame C |
I/O- und Konnektivitätsmatrix
Die erweiterte Steuerung erfolgt über eine umfassende I/O-Ausstattung, die es dem 25B-D013N104 ermöglicht, komplexe lokale Logik ohne externe Steuerungen in einfachen Anwendungen zu verarbeiten.
-
Digitale Eingänge: Sieben (7) insgesamt; programmierbar für Sink- oder Source-Logik.
-
Relais-Ausgänge: Ein (1) Form A (Schließer) und ein (1) Form B (Öffner) Kontakt.
-
Digitale Ausgänge: Zwei (2) Transistor-/Optokoppler-Ausgänge für Statussignale.
-
Analoge Schnittstelle: Zwei (2) Eingänge (0-10V und 4-20mA) und ein (1) Ausgang (0-10V oder 4-20mA) für Geschwindigkeitsreferenz und Rückmeldung.
-
Integrierte Kommunikation: Integrierter EtherNet/IP-Port und RS-485/DSI-Schnittstelle.
-
Erweiterungsunterstützung: Optionale Module für DeviceNet, Profibus DP und Dual-Port EtherNet/IP verfügbar.
Installation und Umgebung
Der 25B-D013N104 ist vielseitig einsetzbar und unterstützt sowohl die traditionelle Schalttafelmontage als auch die Montage auf DIN-Schiene. Die Schutzart IP20 (NEMA Typ Offen) erfordert die Installation in einem geschützten elektrischen Gehäuse, um langfristige Zuverlässigkeit gegenüber Umwelteinflüssen zu gewährleisten.
Anwendungskompatibilität und FAQ
Mit welcher Software wird dieser Frequenzumrichter konfiguriert?Das Gerät kann über das integrierte Human Interface Module (HIM), die Connected Components Workbench (CCW) Software oder über Studio 5000 Logix Designer mit Add-On-Profilen (AOP) programmiert werden.
Verfügt dieses Modell über einen dynamischen Bremswiderstand?Der Umrichter besitzt einen internen Brems-IGBT, jedoch muss bei Anwendungen mit hoher Trägheit ein externer dynamischer Bremswiderstand angeschlossen werden.
Was sind die Hauptunterschiede zwischen PowerFlex 523 und diesem 525 Modell?Der 25B-D013N104 (PowerFlex 525) verfügt serienmäßig über einen integrierten Ethernet-Port und Safe Torque Off (SIL2/PLd), Funktionen, die bei der 523 Serie typischerweise nicht vorhanden oder optional sind.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
