Produktdetails
Produktübersicht

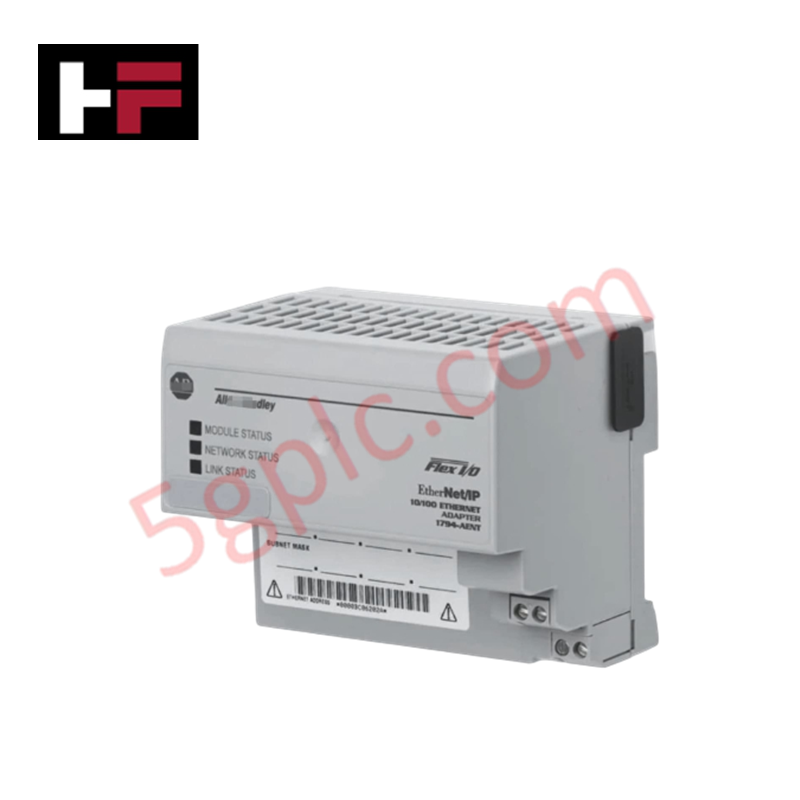

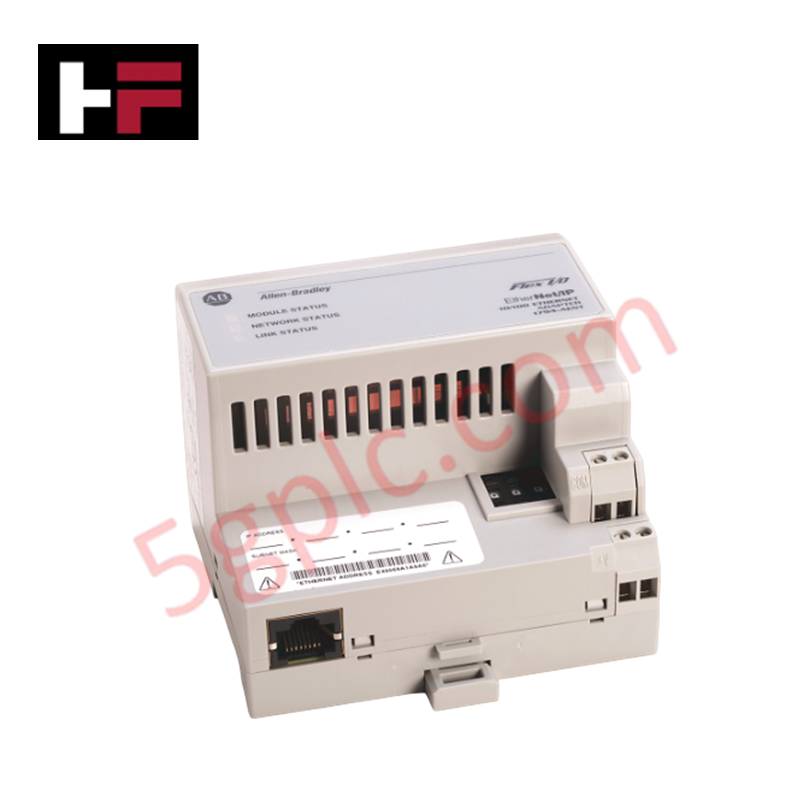

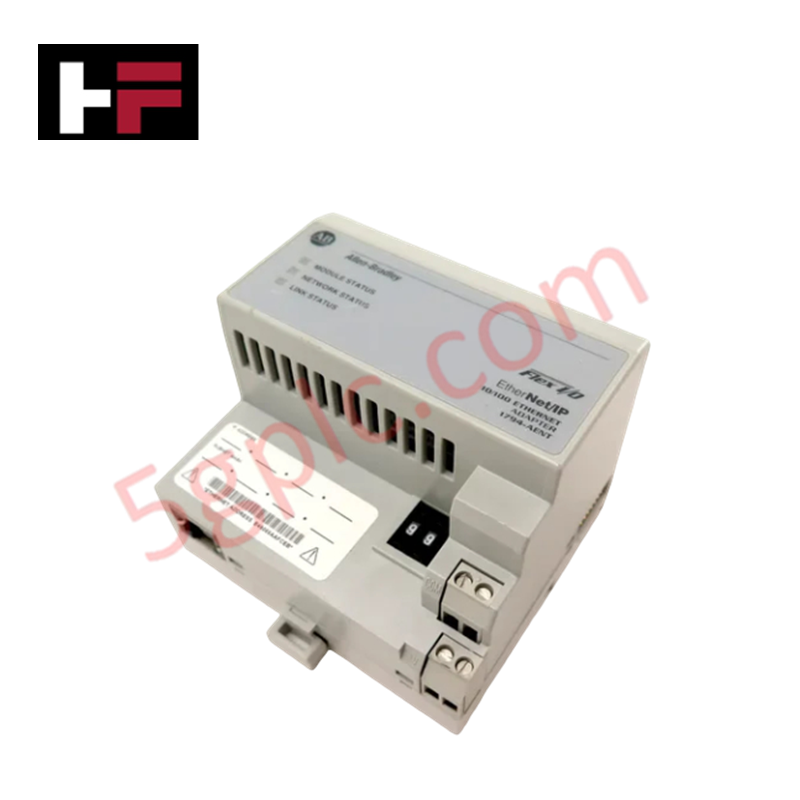

Der 1794-AENT dient als leistungsstarker Kommunikationsadapter für das Flex I/O-System und verbindet entfernte Feldgeräte mit einem zentralen EtherNet/IP-Netzwerk. Dieses Modul ermöglicht den Echtzeit-Datenaustausch zwischen einer Steuerung und bis zu acht lokalen I/O-Modulen. Es fungiert als entscheidende Schnittstelle in verteilten Steuerungsarchitekturen und erlaubt eine flexible Montage in der Nähe von Sensoren und Aktoren, um die Verkabelungskosten im Feld zu minimieren. Wir liefern dieses Gerät als 100% nagelneu und original vom Werk, um optimale Netzwerkstabilität und Hardware-Langlebigkeit für Ihr Steuerungssystem zu gewährleisten.
Technische Daten
Der 1794-AENT verwendet fortschrittliche Netzwerkschaltungen, um Hochgeschwindigkeits-Digital- und Analogdaten über die industrielle Backplane zu übertragen.
| Merkmal | Spezifikation |
| I/O-Modulkapazität | Bis zu 8 Module |
| Kommunikationsrate | 10/100 Mbps (Auto-Negotiation) |
| Nenn-Eingangsspannung | 24V DC |
| Eingangsspannungsbereich | 19,2V – 31,2V DC |
| Flexbus-Strom | 450 mA |
| Montageart | DIN-Schiene (horizontal oder vertikal) |
| Statusanzeige | LEDs für Modul, Netzwerk und I/O |
| Anzugsmoment der Klemmen | 0,8 Nm (7,0 lb-in) |
| Gewicht | 0,44 lbs (0,20 kg) |
Technische Vorteile
-
Dezentrale Netzwerkeffizienz: Der 1794-AENT ermöglicht die Platzierung der I/O-Hardware direkt am Maschinenstandort. Diese Strategie eliminiert lange, teure Mehrleiterkabel und ersetzt sie durch einen einzigen Ethernet-Anschluss, um Signalverluste und Installationsaufwand zu reduzieren.
-
Hohe Datenübertragungsrate: Mit Unterstützung von 100 Mbps Vollduplex-Kommunikation verwaltet dieser Adapter dichte I/O-Datenströme ohne Engpässe im Steuerkreislauf. Er stellt sicher, dass die SPS Eingabedaten empfängt und Ausgabebefehle mit minimaler Verzögerung ausführt.
-
Vereinfachte Fehlerdiagnose: Integrierte Statusanzeigen bieten sofortige visuelle Diagnosen. Wartungsteams können den Modulzustand, Netzwerkverbindung und I/O-Fehler ohne Laptop-Verbindung erkennen, was die mittlere Reparaturzeit (MTTR) erheblich verkürzt.
-
Flexible industrielle Montage: Das kompakte, schienenmontierte Design passt in flache Anschlusskästen und beengte Gehäuse. Das Modul unterstützt sowohl horizontale als auch vertikale DIN-Schienenmontage, sodass Ingenieure den verfügbaren Schrankraum bei Nachrüstungen optimal nutzen können.
FAQs
-
Unterstützt der 1794-AENT die Device Level Ring (DLR) Topologie?
Der Standard-1794-AENT verfügt über einen einzelnen Ethernet-Port und unterstützt Stern- oder Linien-Topologien. Für DLR (Ring)-Anwendungen benötigen Sie in der Regel den 1794-AENTR (Dual-Port-Version). Dennoch bleibt der 1794-AENT der Industriestandard für schnelle Punkt-zu-Punkt-Fern-I/O-Verbindungen.
-
Kann ich verschiedene Arten von I/O-Modulen an einem einzigen 1794-AENT-Adapter mischen?
Ja. Der Adapter verwaltet eine Mischung aus digitalen, analogen und speziellen Flex I/O-Modulen. Sie müssen sicherstellen, dass die Gesamtstromaufnahme der 8 Module die Flexbus-Ausgangsgrenze von 450 mA des 1794-AENT nicht überschreitet.
-
Welche Stromversorgung benötigt dieses Modul?
Das Modul benötigt eine externe 24V DC-Stromversorgung. Stellen Sie sicher, dass Ihre Stromquelle im Bereich von 19,2–31,2V DC bleibt, um Kommunikationsabbrüche oder Hardware-Neustarts bei Spannungsschwankungen zu vermeiden.
-
Sind diese Geräte werkseitig versiegelt?
Ja. Wir liefern ausschließlich 100% nagelneue Geräte in originaler Allen-Bradley-Verpackung. Dies garantiert, dass die Flexbus-Anschlüsse und internen Komponenten niemals industriellen Verunreinigungen oder mechanischem Verschleiß ausgesetzt waren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
