Produktdetails
Produktbeschreibung

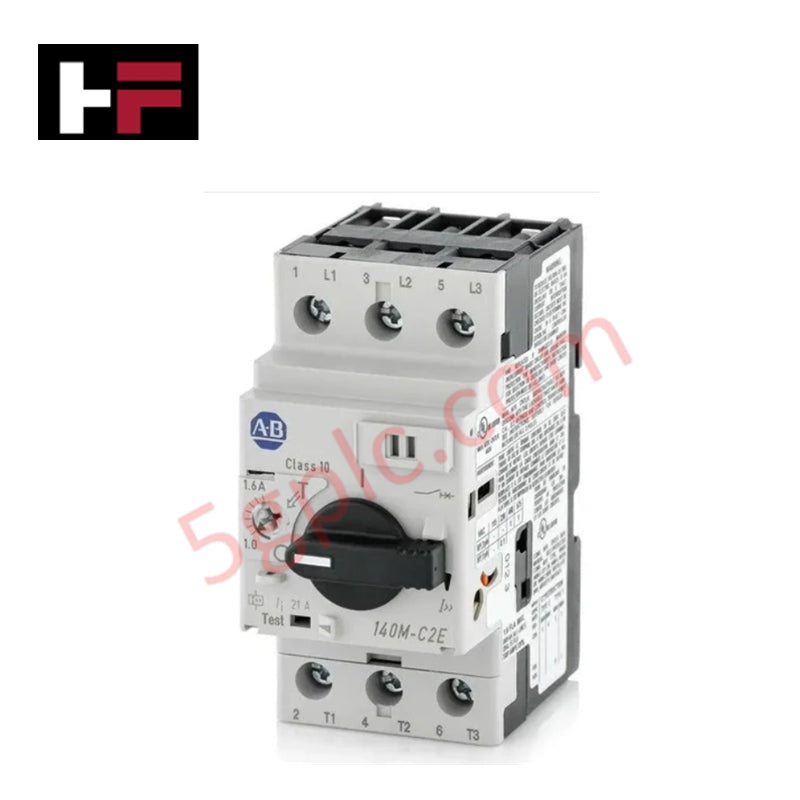

Der 140M-C2E-B16 (insbesondere die 140M-C2E-B16-KN-MT Einheit) ist ein spezialisierter 3-poliger Motorschutzschalter aus der Allen-Bradley Bulletin 140M Serie. Dieses C-Rahmen-Gerät wurde entwickelt, um integrierten Schutz für Niedrigstrom-Industriemotoren zu bieten, indem es ein kalibriertes thermisches Überlastrelais und einen festen magnetischen Kurzschlusstrenner in einem kompakten Gehäuse kombiniert. Durch die Zusammenfassung dieser Funktionen reduziert die Einheit den benötigten Platz im Schaltschrank und gewährleistet gleichzeitig die Einhaltung globaler Motorschutzstandards.
Für präzise Stromregelung ausgelegt, verfügt der 140M-C2E-B16 über einen thermischen Einstellknopf mit einem Bereich von 1,0 bis 1,6 Ampere. Er verwendet eine Auslösecharakteristik der Klasse 10, die für die meisten industriellen Motoranwendungen Standard ist, und bietet eine ausreichende Verzögerung beim Motorstart sowie eine schnelle Abschaltung bei Überstromereignissen. Obwohl vom Hersteller als eingestellt gekennzeichnet, bleibt er ein wichtiges Bauteil für Wartung und Reparatur von älteren Motorsteuerzentren.
Technische Daten
-
Marke: Allen-Bradley (Rockwell Automation)
-
Modellnummer: 140M-C2E-B16
-
Rahmenbewertung: C-Rahmen (bis 32A)
-
Betriebsbereich: 1,0 bis 1,6 Ampere
-
Magnetischer Kurzschlusstrenner: 21 A (fest eingestellt)
-
Auslöseleistung: Klasse 10
-
Maximale Spannung: 600V AC
-
Schaltvermögen: Normale Unterbrechung (2-polig)
-
Montage: Standard 35mm DIN-Schiene oder Schalttafelmontage
-
Abmessungen: 3,63 x 3,18 x 2,93 Zoll (92,0 x 81,0 x 74,5 mm)
-
Leistungsangaben für 3-Phasen-Motoren:
-
0,25 PS bei 200V
-
0,33 PS bei 230V
-
1 PS bei 460V
-
1 PS bei 575V
Anwendung und Wartung
Dieser Leistungsschalter wird hauptsächlich in kleinen Pumpensteuerungen, Förderanlagen und lokalen Lüfterstartern eingesetzt. Da dieses Bauteil nicht mehr aktiv produziert wird, ist es sehr gefragt als direkter „Form-Fit-Funktion“-Ersatz in bestehenden Allen-Bradley Logik-Racks und Startern, bei denen moderne Alternativen möglicherweise Nachbohrungen oder Schalttafelanpassungen erfordern.
Technische FAQ
Was bedeutet „Fester Magnetischer“ Schutz in diesem Zusammenhang?Während der thermische Teil einstellbar ist, um den Nennstrom (Full Load Amps, FLA) des Motors anzupassen, ist der magnetische Auslöser werkseitig auf 21A festgelegt. Dies stellt sicher, dass der Schalter momentane Stromspitzen beim Motorstart ignoriert, aber sofort bei einem katastrophalen Kurzschluss anspricht.
Ist diese Einheit mit modernen 140G- oder 140MT-Zubehörteilen kompatibel?Im Allgemeinen sind Zubehörteile für die 140M-Serie (wie Hilfsauslöser oder Hilfskontakte) spezifisch für die Bulletin 140M Serie. Überprüfen Sie stets die Kompatibilität von Hilfsblöcken vor der Installation, um eine korrekte mechanische Verbindung mit dem internen Auslösemechanismus sicherzustellen.
