Produktdetails

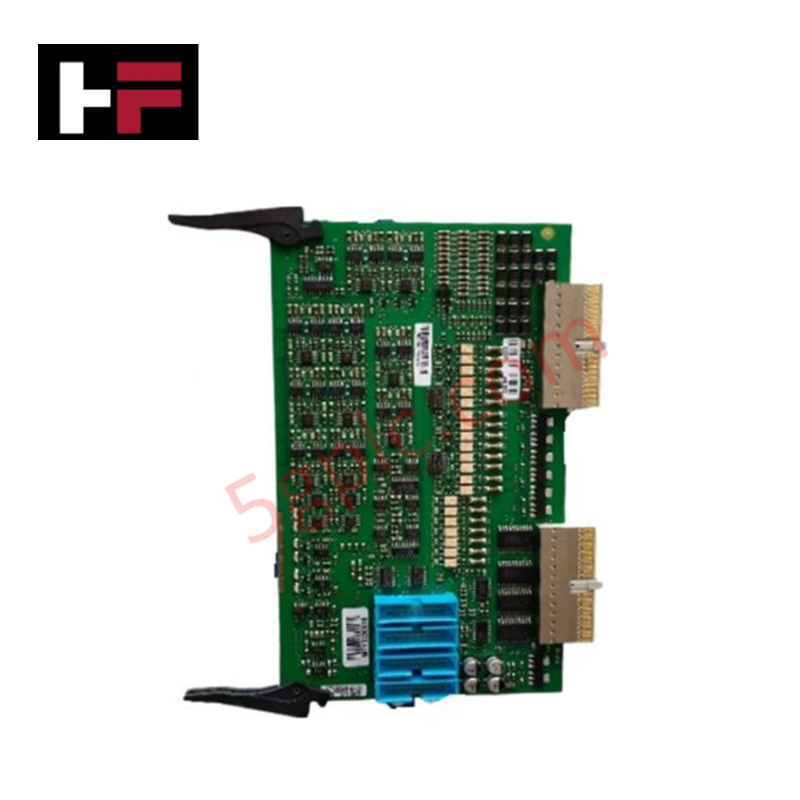

Ausgelegt für die Erzeugung von Zündimpulsen und die Thyristorsynchronisierung in TYRAK-LCI-Systemen ermöglicht die ABB YYX144 YT272001-AG (YYX144 Zündimpulseinheit) die direkte physische und elektrische Ansteuerung. Die Baugruppe formt und überträgt Hochgeschwindigkeits-Spannungszeitsignale an Leistungselektronikantriebe und gewährleistet dadurch synchronisierte Zündwinkel in Hochleistungsumrichterschaltungen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | YYX144 YT272001-AG |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Zündimpulseinheiten |
| Systemarchitektur | TYRAK-LCI-Antriebskompatibilität |
| Zolltarifnummer | 85389091 |
| Bruttogewicht | 0.380 kg |
| Nettogewicht | 0.380 kg |
| Betriebstemperatur | 0 bis +55 deg C (standardmäßige Umgebungstemperatur im Schaltschrank) |
| Leistungsaufnahme | Niederspannungs-Steuerleistung für die Gate-Ansteuerung über die Rückwandplatinenversorgung |
Kommunikationsgeschwindigkeit des Rückwandplatinenbusses und deterministische Netzwerke
Das Modul ist direkt mit den Antriebssteuerungseinschüben verbunden, um eine präzise Zündzeitsteuerung ohne Übertragungsverzögerungen zu gewährleisten und die Kommunikationsgeschwindigkeit des Rückwandplatinenbusses in Hochleistungsregelkreisen von Antrieben aufrechtzuerhalten. Eine ordnungsgemäße jitterfreie Impulsverteilung unterstützt die Netzwerksynchronisierung über deterministische Profinet- / EtherNet/IP-Netzwerke und gewährleistet die Skalierung der betrieblichen I/O-Dichte sowie die Firmware-Flash-Kompatibilität mit älteren TYRAK-Antriebsplattformen.
Häufig gestellte Fragen
F: Mit welcher Systemantriebsplattform ist die YYX144-Zündimpulseinheit kompatibel?
A: Die Einheit ist für den direkten Einbau in ABB-TYRAK-LCI-Steuerbaugruppen (Load Commutated Inverter) ausgelegt.
F: Wie wird die Signalintegrität auf Hochspannungs-Thyristor-Gateleitungen gewährleistet?
A: Hochfrequenz-Trenntransformatoren und abgeschirmte Kabelverbindungen entkoppeln die empfindliche Zündlogik von transienten Vorgängen in Hochleistungsumrichtern.
Richtlinien für die Installation vor Ort
- Spannungsfreischaltung: Trennen und verriegeln Sie sämtliche Hauptstromversorgungen im Mittelspannungsbereich sowie die Gleichstrom-Steuerspannung, bevor Sie die Einheit einsetzen oder entfernen.
- Antistatische ESD-Handhabung: Verwenden Sie bei der Handhabung ein geerdetes ESD-Handgelenkband, um Schäden an der Gate-Treiberelektronik zu vermeiden.
- Steckerausrichtung: Richten Sie die Kante der Leiterplatte an den Führungsschienen des Einschubs aus und drücken Sie sie fest hinein, damit die Kontakte zur Rückwandplatine einrasten.
- Erdung der Gate-Verkabelung: Verlegen Sie die Thyristor-Gatekabel getrennt von den Hauptstromschienen und verwenden Sie verdrillte Adernpaare, um die induktive Kopplung zu minimieren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
