Produktdetails

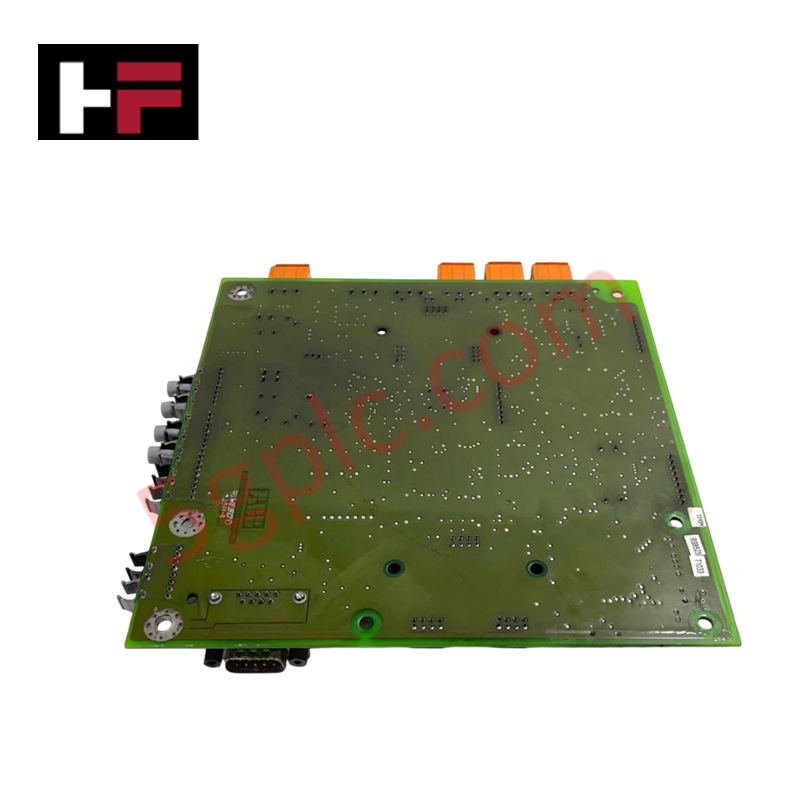

Konfiguriert für Signalverarbeitung und Spannungsüberwachung innerhalb von Steuerantriebssystemen, dient die ABB 3BHE006412R0101 (UF C762 AE101) als primäre CVMI-Leiterplatte, die zur Ausführung von Steuerungs- und Überwachungsaufgaben auf ABB-Antriebsplattformen verwendet wird.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | UF C762 AE101 |
| Marke | ABB |
| Teilenummer | 3BHE006412R0101 |
| Gewicht | 0,3 kg |
| Kernfunktion | CVMI-Signalverarbeitung |
Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Kompatibilität
Die UF C762 AE101 fungiert als spezialisierte Schnittstelle für CVMI (Control Voltage Measurement Interface)-Operationen. Diese Leiterplatte ermöglicht einen hochgeschwindigkeits-Datenaustausch mit dem Hauptcontroller über die Backplane und erlaubt die Echtzeitüberwachung von Spannungsvektoren und internen Steuerbuszuständen. Das Platinen-Design beinhaltet spezifische Signalwege zur Messung der Antriebsseitenspannung und unterstützt deterministische Kommunikationszyklen, die für Hochgeschwindigkeits-Regelschleifen erforderlich sind. Benutzer müssen sicherstellen, dass die Firmware des Host-Controllers die spezifische CVMI-Revision der UF C762 AE101 unterstützt, um eine genaue Interpretation der Datenpakete zur Laufzeit zu gewährleisten. Beachten Sie, dass dieses Modul keine SVA- (Signal Voltage Analysis) oder SCA- (Signal Control Analysis) Subprints enthält; diese müssen über separate Schnittstellenmodule oder integrierte Backplane-Segmente bereitgestellt werden.
Häufig gestellte Fragen
F: Kann diese CVMI-Leiterplatte ohne die SVA- und SCA-Subprints installiert werden?
A: Ja, aber das System muss so konfiguriert sein, dass es ohne diese spezifischen Unterfunktionen arbeitet. Unvollständige Konfigurationen können zu Diagnosefehlern „Modul fehlt“ führen, wenn die Systemfirmware die Anwesenheit von SVA/SCA-Komponenten erwartet.
F: Ist diese Leiterplatte während der Installation durch elektrostatische Entladung beschädigungsanfällig?
A: Ja. Alle internen Leiterplatten im ABB-Antriebssystem enthalten empfindliche CMOS-Komponenten. Es sind geeignete Antistatikmaßnahmen, einschließlich der Verwendung von geerdeten Handgelenkbändern, bei allen Handhabungsvorgängen erforderlich.
Richtlinien für die Feldinstallation
- Physikalische Montage: Stellen Sie sicher, dass die Leiterplatte fest im entsprechenden Steckplatz sitzt. Üben Sie gleichmäßigen Druck auf die Platinenoberfläche aus, damit die Pins korrekt mit den Backplane-Steckverbindern verbunden werden.
- Komponentenüberprüfung: Vergewissern Sie sich, dass die Leiterplattenversion den Anforderungen der Antriebssteuerungssoftware vor dem Einschalten entspricht.
- Umweltkontrolle: Halten Sie die Umgebung im Schaltschrank innerhalb der angegebenen Feuchtigkeits- und Temperaturgrenzen, um Korrosion auf der beschichteten Leiterplattenoberfläche zu vermeiden.
- Erdung: Stellen Sie sicher, dass das Steuergehäuse effektiv mit dem Schutzleiter (PE) der Anlage verbunden ist, um Gleichtaktstörungen zu minimieren, die hochpräzise Spannungsmessungen beeinträchtigen könnten.
- Inspektion: Überprüfen Sie alle Steckverbinder der Leiterplatte vor der Installation auf Verschmutzungen oder Oxidation. Wenn die Leiterplatte als Ersatz für eine bestehende Einheit verwendet wird, vergewissern Sie sich, dass alle externen Kabelbäume nach der Installation korrekt wieder angeschlossen sind.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
