Produktdetails

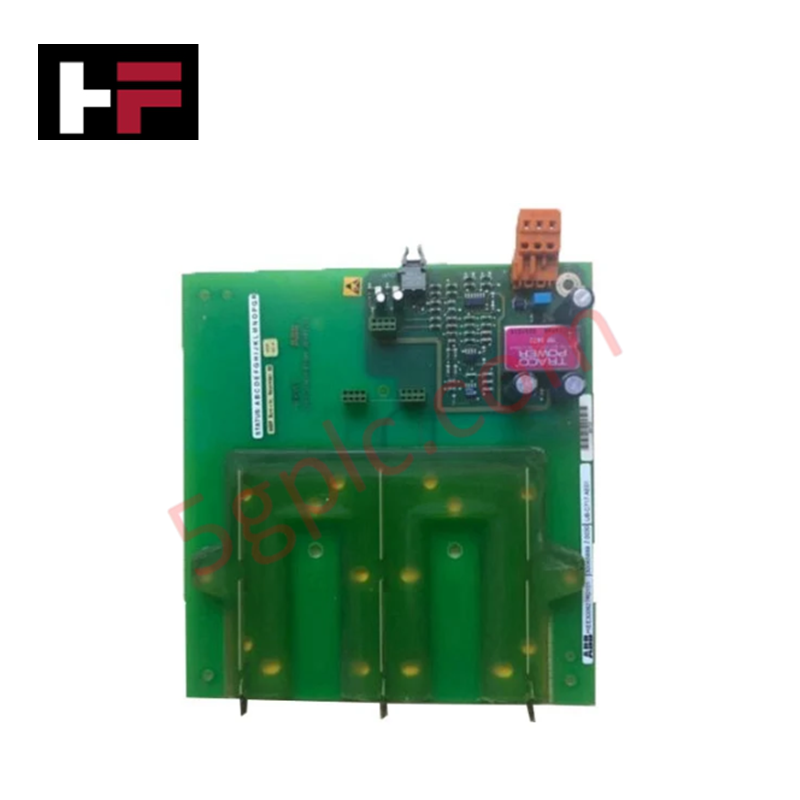

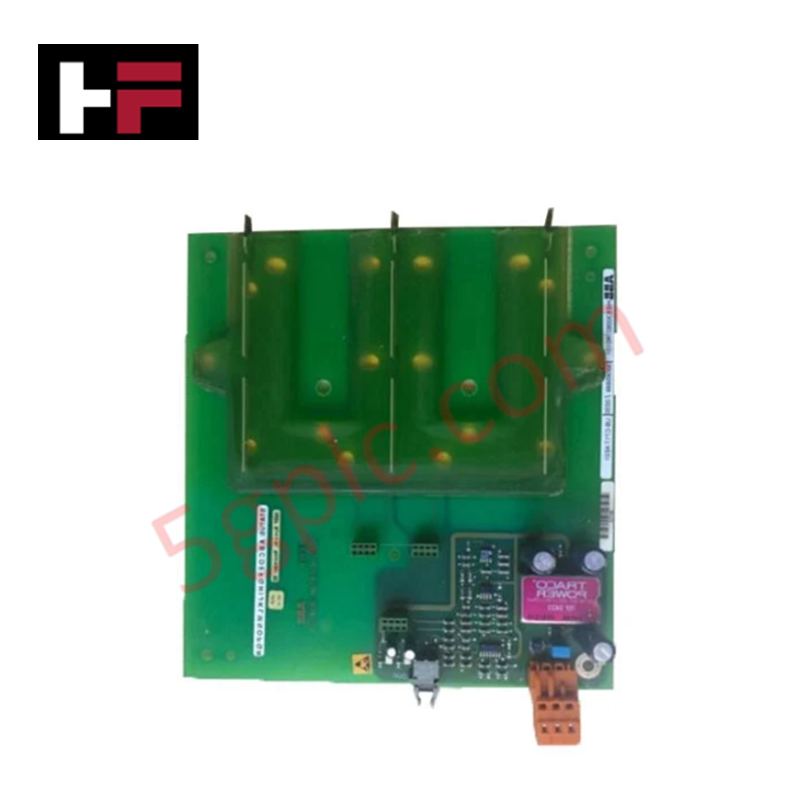

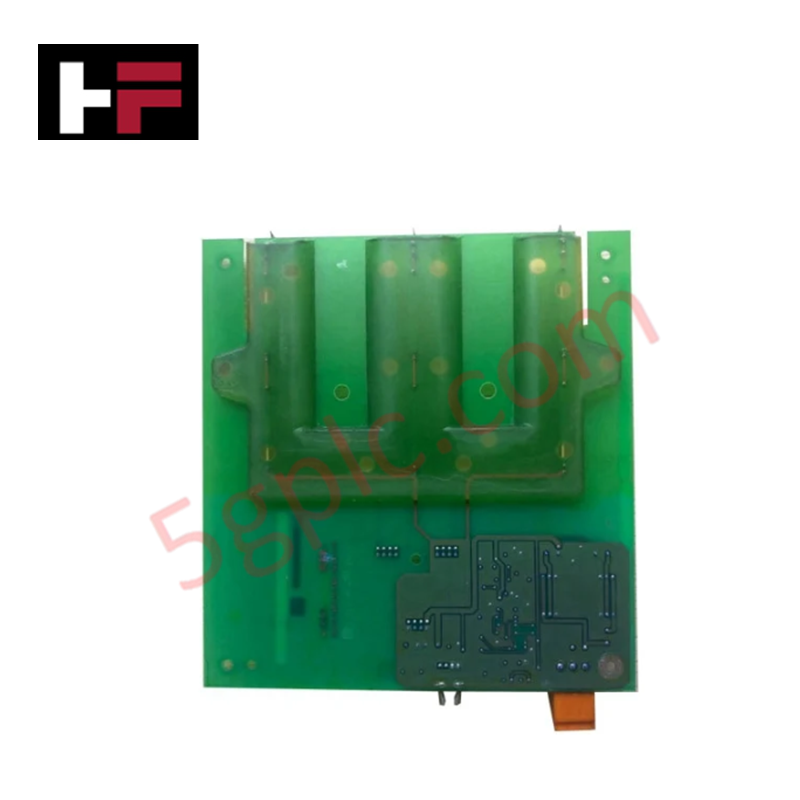

Ausgelegt für die Umwandlung von Hochspannungs-Gleichstrom in Wechselstrom in ABB-Antriebssystemen ermöglicht die ABB UB C717 AE101 HIEE300927R0101 (UBC717AE101-Hochspannungswechselrichterplatine) die direkte physische und elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | UB C717 AE101 (HIEE300927R0101) |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 0,1 kg |
| Abmessungen | 12,7 cm x 5,1 cm x 12,7 cm |
| Betriebstemperatur | -20 bis 70 °C |
| Leistungsaufnahme | Versorgung über die 24-VDC-Steuereingangsschiene |
| Steuereingangsspannung | 24 VDC |
| Hochspannungs-Gleichstromeingang | 400 bis 800 VDC |
| Ausgangsspannung | 0 bis 400 VAC |
| Ausgangsstrom | Bis zu 10 A |
| Wirkungsgrad | Über 98 % |
| Schutzart | IP67 |
Kommunikationsgeschwindigkeit des Backplane-Busses und Firmware-Flash-Kompatibilität
Die Wechselrichterplatine UB C717 AE101 HIEE300927R0101 verarbeitet Schaltimpulse, ohne die Kommunikationsgeschwindigkeit des Backplane-Busses in Steuerknotennetzwerken zu beeinträchtigen. Schaltgatter auf Hardwareebene wandeln den Hochspannungs-Gleichstromeingang (400 bis 800 VDC) in einen kontinuierlichen Wechselstromausgang von 0 bis 400 VAC mit einem Umwandlungswirkungsgrad von über 98 % um. Die standardisierte Firmware-Flash-Kompatibilität zwischen verbundenen Controller-Prozessoren gewährleistet deterministische Steuerzyklen und unterstützt eine skalierbare I/O-Dichte bei dynamischen Laständerungen.
Häufig gestellte Fragen
F: Welche Stromeingänge sind für den Betrieb der Wechselrichterplatine UB C717 AE101 HIEE300927R0101 erforderlich?
A: Die Platine benötigt neben einer primären 400- bis 800-VDC-Eingangsverbindung für die Hochspannungsleistungsumwandlung eine 24-VDC-Steuerspannungsversorgung.
F: Welche Schutzart gilt für das Gehäuse der Modulbaugruppe?
A: Die Platinenbaugruppe verfügt über die Schutzart IP67 zum Schutz gegen das Eindringen von Staub und Wasser bei zeitweiligem Untertauchen.
F: Kann die Wechselrichterplatine sicher gewartet oder ausgebaut werden, während der DC-Zwischenkreis unter Spannung steht?
A: Nein, alle primären Versorgungseinspeisungen mit 400 bis 800 VDC sowie die 24-VDC-Hilfssteuerstromversorgung müssen vor der Handhabung der Platine vollständig isoliert und nachweislich entladen sein.
Richtlinien für die Installation vor Ort
- Trennen Sie vor der Handhabung des Moduls die Hauptstromversorgungen mit 400–800 VDC sowie die 24-VDC-Steuerstromversorgungen.
- Bestätigen Sie mit einem kalibrierten Voltmeter, dass an den Anschlüssen des Hochspannungsbuskondensators keine Spannung anliegt.
- Legen Sie ein geerdetes ESD-Handgelenkband an, bevor Sie Platinenkantenanschlüsse oder oberflächenmontierte Bauteile berühren.
- Montieren Sie die Platine an den vorgesehenen Abstandshalterpositionen des Chassis und ziehen Sie die Befestigungselemente fest, um eine sichere strukturelle Erdung zu gewährleisten.
- Überprüfen Sie die Anschlüsse der Leistungsklemmen, um einen sicheren Kontaktdruck zu gewährleisten und Lichtbogenfehler bei hohen Strömen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
