Produktdetails

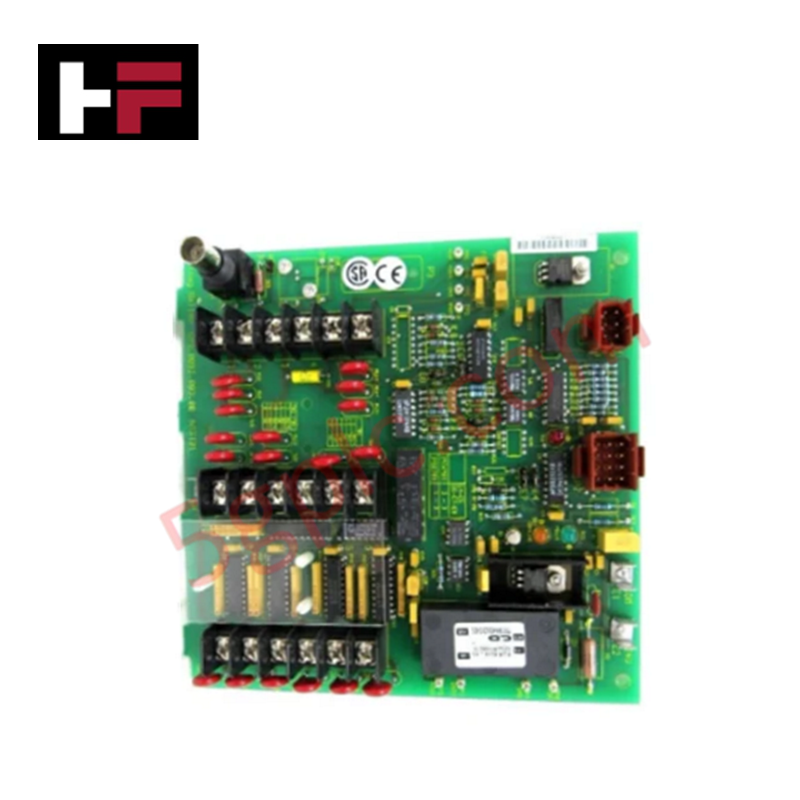

Das ABB SYN5014a 3BHB003722R0001, auch als SYN5014a I/O-Schnittstellenmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für die analoge und digitale Signalverarbeitung, Isolation und Aufbereitung innerhalb von ABB IOEC-Systemarchitekturen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SYN5014a 3BHB003722R0001 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 1,2 kg |
| Abmessungen | 45,7 cm x 5,1 cm x 15,2 cm |
| Betriebstemperatur | -10 bis +55 °C (Standard-Industriebereich) |
| Stromverbrauch | Backplane-Steuerbus-gespeist |
| Schnittstellentyp | IOEC I/O-Schnittstelle |
| Signalverarbeitung | Analoge und digitale Signalaufbereitung |
| Montageart | DIN-Schiene oder Schalttafelmontage |
Backplane-Bus-Kommunikationsgeschwindigkeit & Kanalisolation
Das Modul führt eine Echtzeitaufbereitung diskreter und analoger Feldeingänge durch, um eine hohe Signalgenauigkeit in störungsreichen elektrischen Umgebungen zu gewährleisten. Eingebaute galvanische Isolationskanäle verhindern, dass Spannungstransienten und Masseschleifen die Backplane-Kommunikationswege beschädigen. Die integrierte Firmware-Flash-Kompatibilität sorgt für deterministische Ausführung und hohe Backplane-Bus-Kommunikationsgeschwindigkeit während der System-Scan-Zyklen, was eine schnelle Telemetrieübertragung zu zentralen Verarbeitungseinheiten ermöglicht.
Häufig gestellte Fragen
F: Welche Montageoptionen werden für das Modul SYN5014a 3BHB003722R0001 unterstützt?
A: Das Gehäuse unterstützt sowohl die DIN-Schienen-Schnappmontage als auch die direkte Schalttafelmontage innerhalb von Steuergehäusen.
F: Wie geht das Modul mit Masseschleifen und Spannungsspitzen im Feld um?
A: Elektrische Isolationsbarrieren zwischen Ein- und Ausgangskanälen blockieren Masseschleifen und schützen die Verarbeitungselektronik vor Spannungstransienten im Feld.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass die Hilfsstromversorgung des Systems vor dem Installieren oder Entfernen von Modulanschlüssen getrennt ist.
- Befestigen Sie das 45,7 cm x 5,1 cm x 15,2 cm große Gehäuse direkt an einer geerdeten DIN-Schiene oder Schalttafelfläche mit geeignetem Montagematerial.
- Führen Sie analoge und digitale Feldverkabelung in separaten Kabelkanälen, fern von Hochspannungs-Wechselstromleitungen.
- Verbinden Sie die Schirmdrähte der Signalkabel mit einem einzelnen niederohmigen Schutzleiter (PE), um die Signalaufbereitungsgenauigkeit zu erhalten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
