Produktdetails

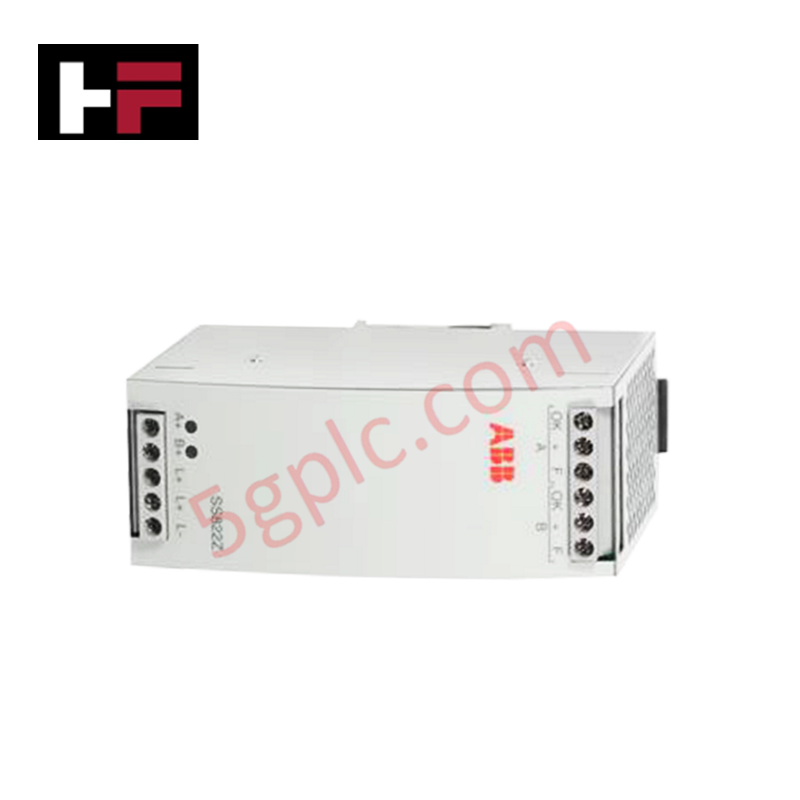

Das ABB SS822Z 3BSC610055R1, auch als SS822Z-Leistungsredundanzmodul katalogisiert, ist eine dedizierte Hardwarekomponente zur Leistungsredundanz und Lastaufteilung bei dual-redundanten 24-VDC-Stromversorgungen innerhalb der ABB-System-800xA-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SS822Z (3BSC610055R1) |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 0.50 kg |
| Abmessungen | 120 mm x 100 mm x 40 mm |
| Betriebstemperatur | -25 bis 70 °C |
| Leistungsaufnahme | Passive Dioden-ODER-Schaltung (< 5 W interne Verlustleistung) |
| Eingangsspannung | 24 VDC nominal (Bereich von 19.2 bis 30.0 VDC, zwei Eingänge) |
| Nenn-Ausgangsstrom | 20 A kontinuierlicher Gesamtausgangsstrom |
| Modulkategorie | Leistungsredundanzmodule |
| Systemplattform | ABB System 800xA / AC 800M |
Deterministische Netzwerkintegration und Skalierung der I/O-Dichte
Das SS822Z-Leistungsredundanzmodul koppelt zwei 24-VDC-Stromquellen über verlustarme Schottky-Dioden-Isolationsschaltungen und liefert kontinuierliche Stromversorgung für zentrale Controller-Racks und Feldkommunikationsschnittstellenmodule. Das Modul gewährleistet eine stabile Stromversorgung für deterministische Profinet- und EtherNet/IP-Netzwerke bei Ausfällen der primären Stromversorgung, ohne dass die Ausgangsspannung abfällt. Eine hohe I/O-Dichteskalierung über AC-800M-Controller-Schränke wird durch den geringen Platzbedarf im Schaltschrank unterstützt, während die Signalkontinuität eine fehlerfreie Kommunikation über den Rückwandbus sowie die kontinuierliche Firmware-Flash-Kompatibilität während der Online-Systemwartung sicherstellt.
Häufig gestellte Fragen
F: Kann das SS822Z-Leistungsredundanzmodul im laufenden Betrieb ausgetauscht werden, während die 24-VDC-Systemlast vollständig unter Spannung steht?
A: Ja, sofern eine parallel redundante Modulkonfiguration eingesetzt wird; andernfalls müssen die isolierten Eingangsverbindungen einzeln getrennt werden, um eine Unterbrechung der Ausgangsspannung zu verhindern.
F: Wie trennt das SS822Z eine kurzgeschlossene primäre Stromversorgung vom DC-Bus?
A: Interne niederohmige Dioden mit Rückstromsperre verhindern, dass Strom von der intakten Stromversorgung in die fehlerhafte Eingangsschiene zurückfließt.
F: Welche Relaiskontaktausgänge zur Zustandsüberwachung bietet das SS822Z?
A: Das Modul verfügt über potenzialfreie Alarmkontakte, die ihren Zustand ändern, sobald eine der beiden 24-VDC-Eingangsspannungen unter den Betriebsschwellenwert fällt.
Richtlinien für die Installation vor Ort
- Montieren Sie das Modul vertikal auf Standard-35-mm-DIN-Schienen, damit die Kühlschlitze frei von Luft umströmt werden können.
- Halten Sie oberhalb und unterhalb des Geräts einen vertikalen Mindestabstand von 50 mm ein, um eine thermische Drosselung bei maximaler Dauerlast zu verhindern.
- Ziehen Sie die Schraubklemmen für Stromversorgungseingang und -ausgang mit einem Drehmoment von 0.5 Nm an. Verwenden Sie dazu geeignete Kupferleiter mit einem Mindestquerschnitt von 2.5 mm².
- Verbinden Sie den Funktionserdungsleiter direkt mit der Erdungsschiene des Schaltschranks. Verwenden Sie dazu ein niederohmiges Kupfer-Erdungsband, um den Schutz vor transienten Überspannungen zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
