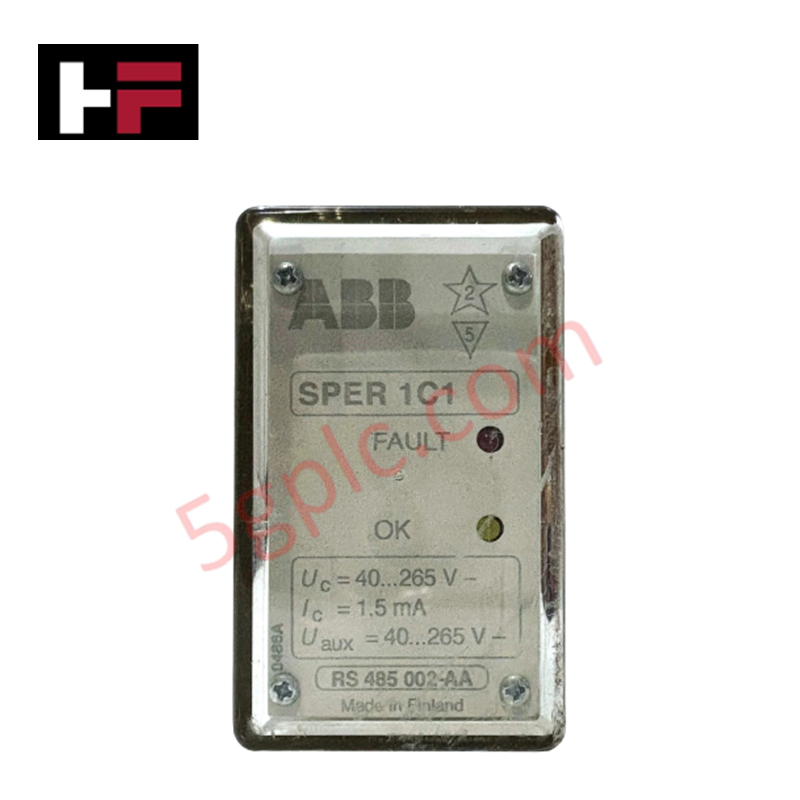

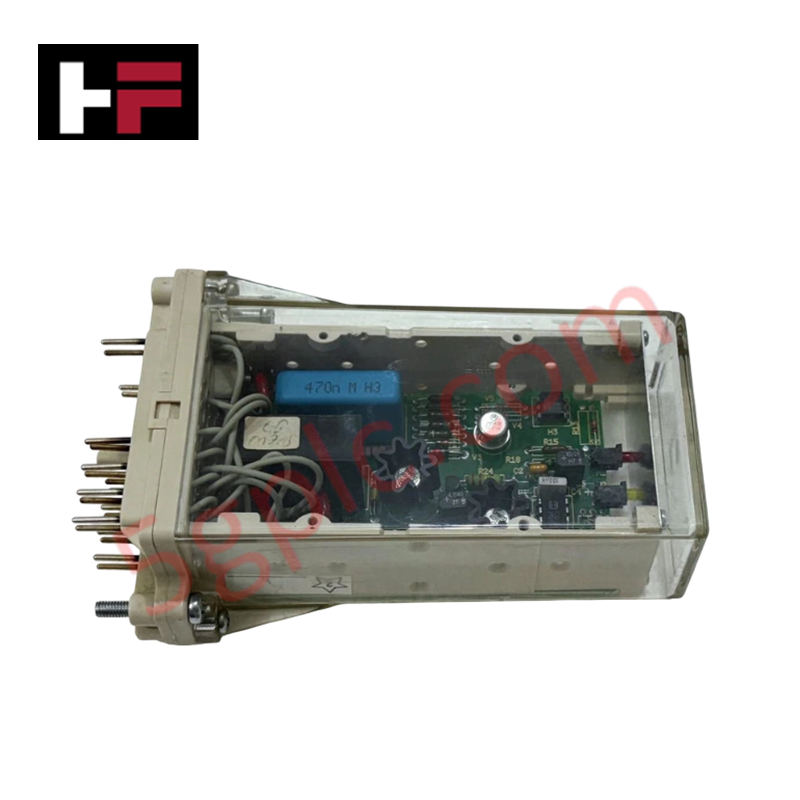

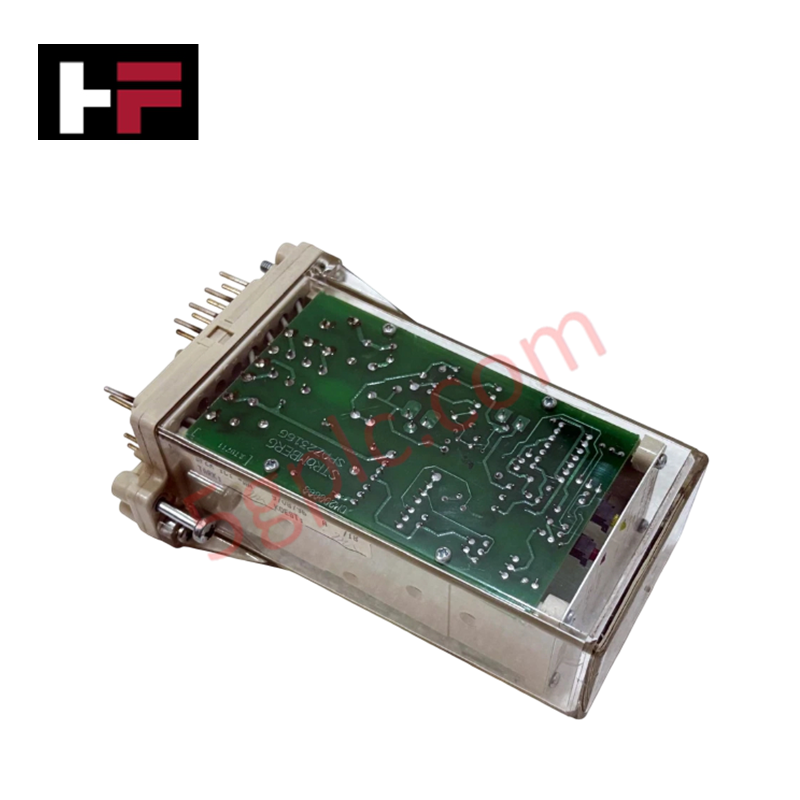

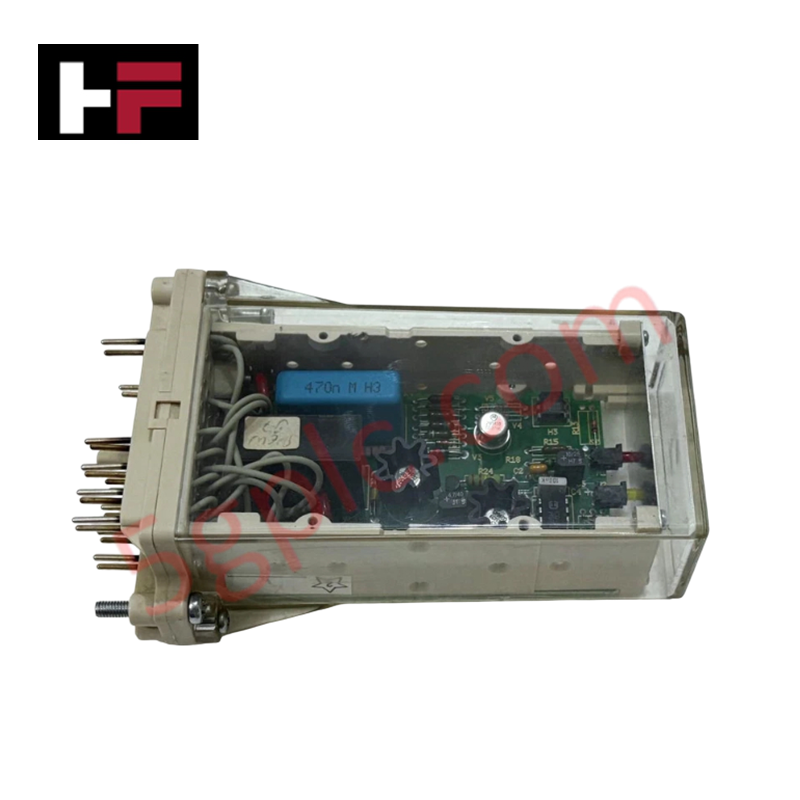

ABB SPER1C1-AAJ COMBIFLEX-Auslösekreis-Überwachungsrelais

Das ABB SPER1C1-AAJ, auch als SPER1C1-AAJ-Auslösekreis-Überwachungsrelais katalogisiert, ist eine spezielle Hardwarekomponente zur kontinuierlichen Überwachung der elektrischen Schleifenintegrität in COMBIFLEX-Schutz- und -Steuerungssystemen. Das Gerät ist dafür ausgelegt, Unterbrechungen, Ausfälle der Versorgungsspannung und Verdrahtungsfehler in Steuerkreisen von Leistungsschaltern und Trennschaltern zu erkennen, und liefert bei einer Schleifenunterbrechung Ausgänge zur Echtzeit-Kontaktschließung sowie optische Statusanzeigen an der Frontplatte.

Hardwarespezifikationen

Kompatibilität mit Firmware-Flash und deterministische Netzwerkausführung

Das Modul enthält eine Halbleiter-Timerschaltung, die kurze Auslösspannungseinbrüche infolge normaler Einschaltvorgänge des Leistungsschalters von tatsächlichen Unterbrechungen des Auslösekreises isoliert. Da es ohne interne programmierbare Software arbeitet, verwendet die Hardware analoge Verzögerungsnetzwerke, um bei tatsächlichen Kabelbruchereignissen deterministische Kontaktabfallzeiten von unter 200 ms zu gewährleisten. Spezielle Logik-Isolationsschaltungen verhindern, dass Überspannungstransienten auf den Gleichstrom-Hilfsstromschienen falsche Fehleranzeigen an die zentralen Überwachungsschnittstellen übertragen.

Häufig gestellte Fragen

F: Wie funktioniert die voreingestellte Ansprechzeit während des Leistungsschalterbetriebs?

A: Die voreingestellte Ansprechzeit führt eine kalibrierte Zeitverzögerung ein, die eine Auslösung der Alarmkontakte durch vorübergehende Spannungseinbrüche oder Kontaktumschaltungen während des normalen Öffnens und Schließens des Leistungsschalters verhindert.

F: Kann der SPER1C1-AAJ den Auslösekreis überwachen, wenn sich der Leistungsschalter sowohl in geöffneter als auch in geschlossener Stellung befindet?

A: Ja. Bei einer Verdrahtung über die Auslösespule und die Hilfskontakte gemäß den standardmäßigen COMBIFLEX-Schaltungen hält das Relais unabhängig von der Stellung des Leistungsschalters eine kontinuierliche Stromzufuhr zur Überwachung der Schleifenintegrität aufrecht.

Richtlinien für die Installation vor Ort

1. Modulmontage: Setzen Sie das Steckmodul SPER1C1-AAJ fest in den vorgesehenen Sitz der COMBIFLEX-Montagebasis ein, bis die Anschlussstifte vollständig in den Buchsenkontakten einrasten. Ziehen Sie die Verriegelungsschrauben fest, um die mechanische Installation zu sichern.
2. Gleichstromversorgung: Schließen Sie die Hilfsgleichspannung zur Überwachung innerhalb des angegebenen Bereichs von 40 bis 265 VDC an. Achten Sie auf die korrekte Polarität an den Klemmenanschlüssen der Buchse, um eine fehlerhafte LED-Polarisierung zu verhindern.
3. Leitungstrennung und Abschirmung: Führen Sie die Gleichstrom-Überwachungsschleifen in abgeschirmten Steuerkabeln getrennt von Wechselstromleitungen mit hoher Stromstärke, um eine kapazitive Einkopplung von Störungen in den Auslösespulenstromkreis zu verhindern.
4. Erdungsvorschriften: Verbinden Sie den Rahmen des COMBIFLEX-Einschubs direkt über einen Leiter mit niedriger Impedanz mit der Erdungssammelschiene des Schranks. Stellen Sie sicher, dass alle Kabelschirme am Schrankeintritt an einem einzigen Punkt geerdet sind.
