Produktdetails

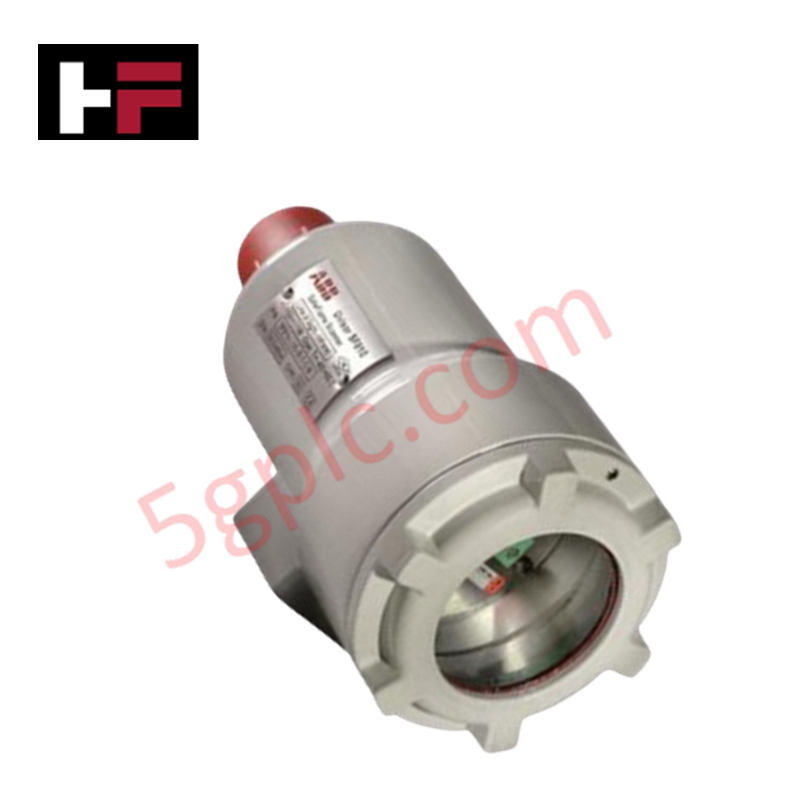

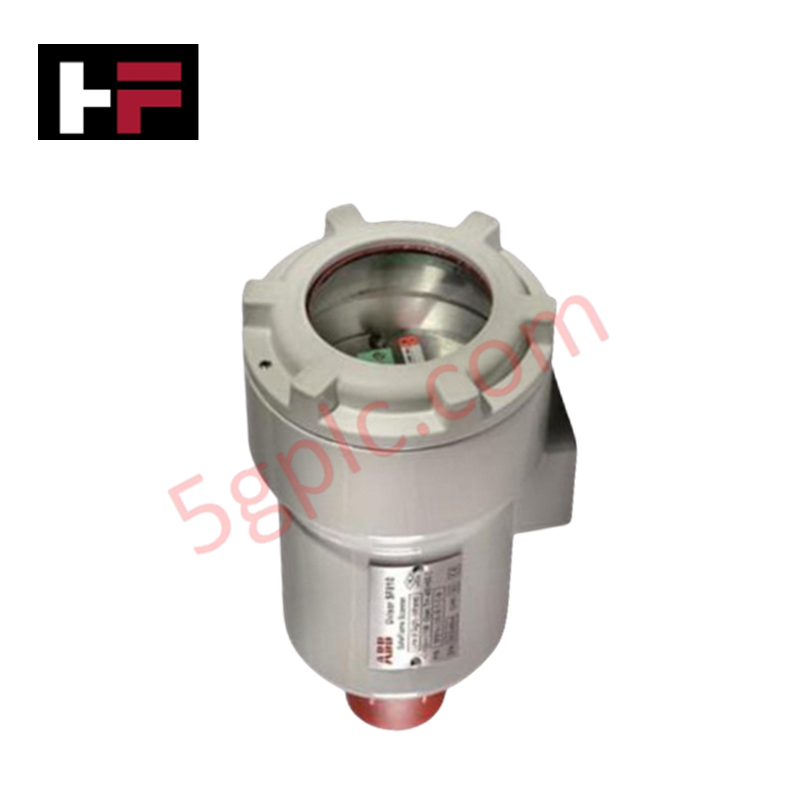

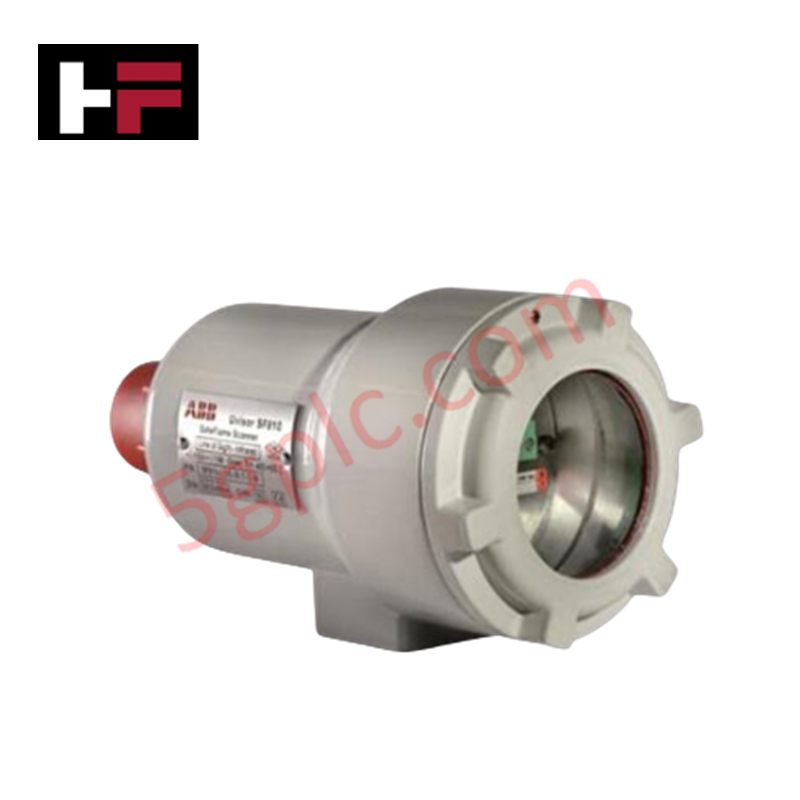

Der ABB SF810-FOC-IR-TL-C-W, auch als SF810 SafeFlame-Scanner katalogisiert, dient als dedizierte Hardwarekomponente zur Erkennung infraroter Flammenstrahlung innerhalb von SafeFlame-Überwachungseinheiten. Der Sensorkopf verwendet ein integriertes IR-Sensorelement und einen 3/4-Zoll-NPT-Gewindeanschluss, um dynamische optische Flammensignale zu erfassen und Rohdaten zur Strahlungsintensität an die primäre Brennermanagement-Steuerung zu übertragen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SF810-FOC-IR-TL-C-W |
| Marke | ABB |
| Herkunft | Schweden |
| Leistungsaufnahme | Versorgung über die Scanner-Steuerschnittstelle |
| Sensortyp | Infrarot-(IR-)Sensorkopf |
| Befestigungsgewinde | 3/4-Zoll-Gewinde |
| Produkttyp | Flammenscannerköpfe |
| Signalausgang | Dynamisches spektrales Flammenintensitätssignal |
Deterministische Netzwerkarchitektur und Steuerungsausführung
Der Scannerkopf SF810-FOC-IR-TL-C-W verarbeitet optische Infrarotmodulationen, um die Spektren der Zielflamme von der Hintergrundstrahlung feuerfester Auskleidungen zu unterscheiden. Seine physische Signalverbindung ist direkt in die Steuerungs-Backplanes integriert und unterstützt deterministische Profinet- / EtherNet/IP-Netzwerke sowie hohe Kommunikationsgeschwindigkeiten in Brennermanagement-Racks.
Die Kompatibilität mit Firmware-Flash und die Signalaufbereitung der Hardware gewährleisten eine sofortige Reaktion bei der Flammenerkennung. Eine Isolation auf Kanalebene verhindert, dass elektrisches Rauschen entlang des Sichtrohrs die Kommunikationsgeschwindigkeit der Backplane beeinträchtigt oder während stationärer Verbrennungszyklen unnötige Brennerabschaltungen auslöst.
Häufig gestellte Fragen
F: Welches optische Erfassungsspektrum nutzt der Scannerkopf SF810-FOC-IR-TL-C-W?
A: Der Scannerkopf verfügt über einen Infrarot-(IR-)Sensor, der auf die von Verbrennungsflammen emittierten Modulationen der optischen Strahlung ausgerichtet ist.
F: Welches mechanische Anschlussgewinde ist für die Installation in das Scannergehäuse integriert?
A: Das Gerät verfügt über einen standardmäßigen 3/4-Zoll-Gewindeanschluss zur sicheren mechanischen Verbindung mit Sichtrohren.
F: Wie wird die Signalverarbeitung zwischen dem optischen Sensor und dem Steuerungsnetzwerk durchgeführt?
A: Das optische Signal wird auf Sensorebene aufbereitet und anschließend an Verarbeitungsmodule weitergeleitet, die mit deterministischen Steuerungs-Backplanes verbunden sind.
Richtlinien für die Installation vor Ort
- Überprüfen Sie die 3/4-Zoll-Gewindeschnittstelle auf Verschmutzungen und stellen Sie sicher, dass beim Aufschrauben des Scanners auf die Sichtrohrbaugruppe mindestens 5 vollständige Gewindegänge greifen.
- Richten Sie die Sichtrohre direkt auf den Kern der Zielflamme aus und vermeiden Sie dabei die direkte Sicht auf feuerfeste Oberflächen mit hoher Hintergrundtemperatur.
- Schließen Sie flexible Glasfaserkabel oder Signalleitungen an, ohne die vorgegebenen Grenzwerte für den Biegeradius zu überschreiten, um Verluste bei der optischen Übertragung zu verhindern.
- Erden Sie das äußere Kabelabschirmungsband ausschließlich am Ende des Schaltschranks am Gehäuse, um Erdschleifenstörungen entlang des Signalwegs zu verhindern.
- Spülen Sie Kühl- und Sichtrohr-Luftleitungen regelmäßig, damit die vordere optische Linse frei von Ölruß und Partikelablagerungen bleibt.
