Produktdetails

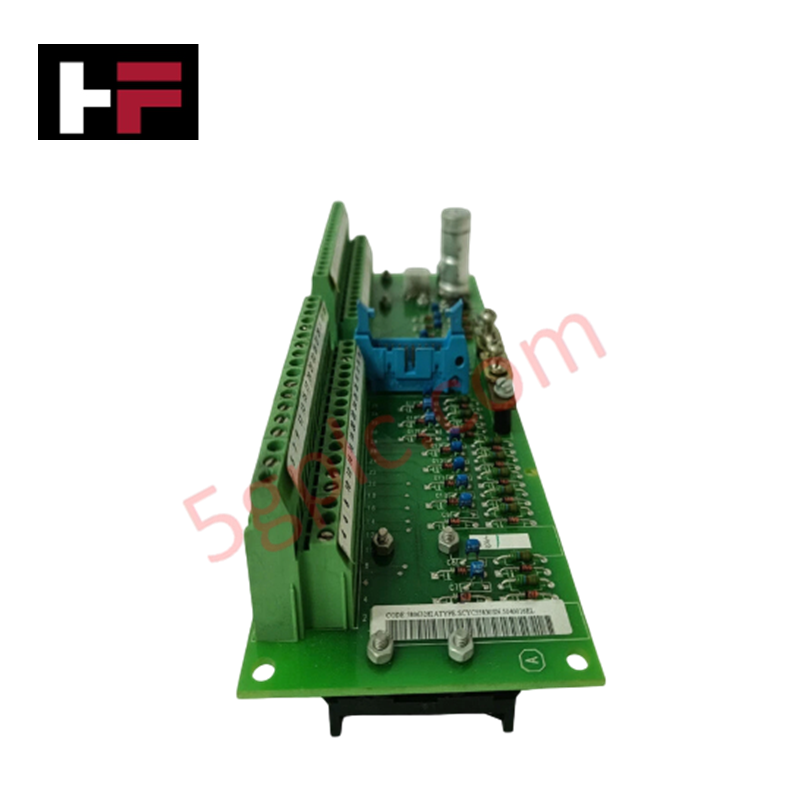

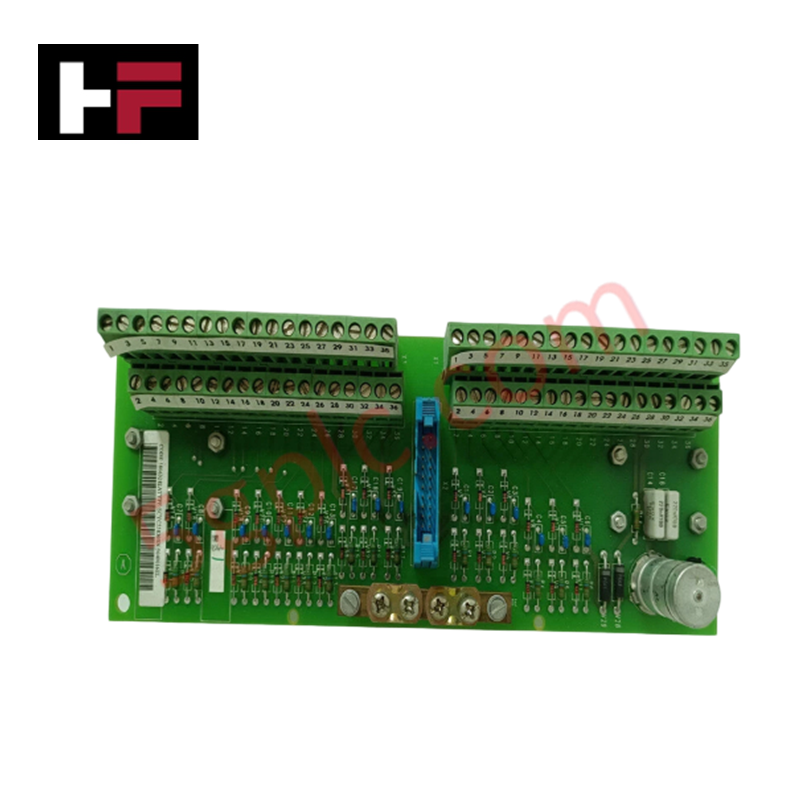

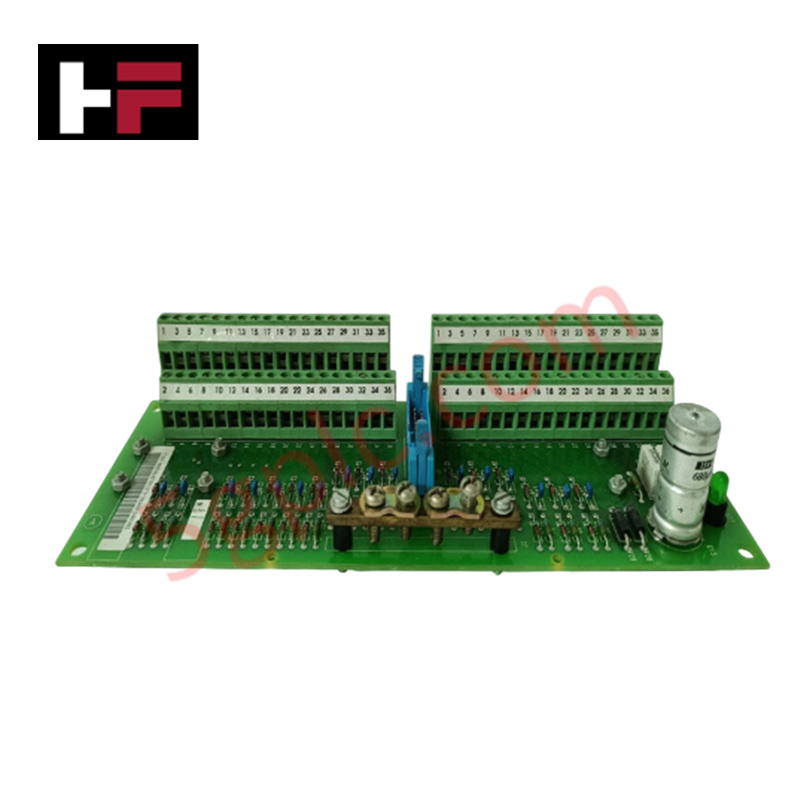

Ausgelegt für die Ausführung von Zündschaltungen und die dynamische Drehmomentregelung in Antriebssteuerungsnetzwerken ermöglicht die ABB SCYC 55830 58063282A (SCYC 55830 Triggerimpulsplatine) die direkte physische/elektrische Ausführung. Die Platine erzeugt Zündimpulse für das Schalten von Leistungshalbleitern und unterstützt eine Nennleistungsfähigkeit von 30 kW sowie einen Nennausgangsstrom von 65 A bei V/F- und Vektorregelung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SCYC 55830 58063282A |
| Marke | ABB |
| Herkunft | Schweden |
| Betriebstemperatur | -10 °C bis 50 °C |
| Leistungsaufnahme | Leistungsversorgung auf Platinenebene über den Rückwandbus des Antriebs |
| Eingangsspannung | 380–480 V |
| Ausgangsspannung | 0–480 V |
| Nennleistung | 30 kW |
| Nennstrom | 65 A |
| Steuerungsmethode | V/F-Regelung, Vektorregelung |
| Kommunikationsschnittstelle | Modbus, CANopen, Profibus |
| Lagertemperatur | -20 °C bis 65 °C |
| Luftfeuchtigkeit | 5–95 % nicht kondensierend |
| Höhenlage | Bis zu 1000 m über dem Meeresspiegel |
| Schutzart | IP20 |
| Kühlmethode | Natürliche Kühlung |
Deterministischer Netzwerk-Rückwandbus und Antriebsausführung
Die Triggerimpulskarte SCYC 55830 koordiniert die für die Vektorregelung und V/F-Modulation in Antriebseinheiten erforderlichen Hochfrequenz-Schaltsignale. Ihre Schnittstellenarchitektur integriert Feldbus-Kommunikationsschnittstellen wie Modbus, CANopen und Profibus, um Statusrückmeldungen und Ausführungsparameter über Echtzeit-Steuerungsnetzwerke zu übertragen. Die Kommunikationsgeschwindigkeit des Rückwandbusses und deterministische Schaltprotokolle gewährleisten eine synchronisierte Impulsübertragung an Leistungsthyristoren oder -transistoren.
Während Schaltzyklen unter hoher Last hält die Platine die Impulssymmetrie und die Genauigkeit der Signalanstiegszeit aufrecht. Die galvanische Trennung zwischen der Niederspannungs-Verarbeitungselektronik und den Hochspannungs-Zündanschlüssen verhindert, dass transiente Störungen auf Feldleitungen die Signaltreue innerhalb der IP20-Gehäuseeinheit beeinträchtigen.
Häufig gestellte Fragen
F: Welche Steuerungsmethoden werden von der Triggerimpulskarte SCYC 55830 unterstützt?
A: Die Platine unterstützt sowohl die skalare V/F-Regelung als auch dynamische feldorientierte Vektorregelungsalgorithmen.
F: Welche Kommunikationsschnittstellen können mit dieser Baugruppe verwendet werden?
A: Das Modul unterstützt die Feldbusprotokolle Modbus, CANopen und Profibus zur Netzwerkintegration.
F: Welche primären Eingangs- und Ausgangsspannungsgrenzen gelten für dieses Gerät?
A: Der Eingangsspannungsbereich reicht von 380–480 V und ermöglicht einen regelbaren Ausgangsbereich von 0–480 V.
Richtlinien für die Installation vor Ort
- Trennen und verriegeln Sie alle AC-Hauptstromversorgungen und warten Sie vor Wartungsarbeiten mindestens 5 Minuten, damit sich die internen Antriebskondensatoren vollständig entladen können.
- Beachten Sie beim Umgang mit der Leiterplattenbaugruppe SCYC 55830 strikt die ESD-Schutzmaßnahmen, einschließlich der Verwendung eines geerdeten Handgelenkbands.
- Überprüfen Sie die Anschlusskontakte und Platinenrandstecker vor dem Verbinden mit dem Rückwandbus-Chassis des Antriebs auf Oxidation oder Verschmutzungen.
- Ziehen Sie alle Befestigungselemente und Schrauben der Signalklemmen mit den angegebenen Drehmomenten fest, um die mechanische Stabilität bei Betriebsvibrationen sicherzustellen.
- Überprüfen Sie bei der Verbindung von Modbus-, CANopen- oder Profibus-Kommunikationskabeln die korrekte Terminierung der Feldbusleitungen mit Abschlusswiderständen, um Signalreflexionen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
