Produktdetails

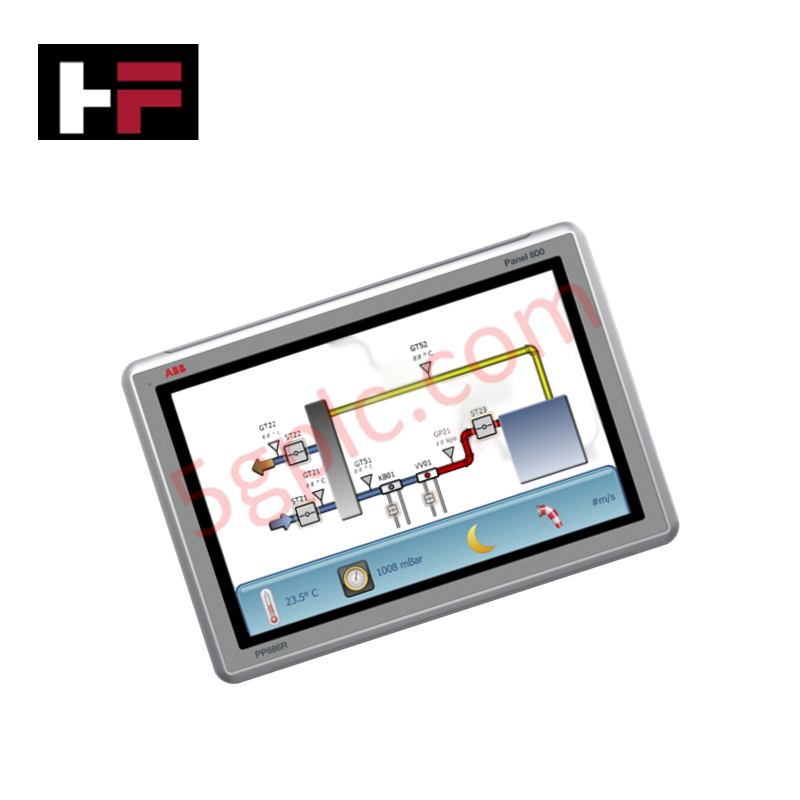

Konfiguriert für die lokale Bedienerschnittstellenmanipulation und Visualisierung in ABB-Automatisierungstopologien, bietet das ABB 3BSE092980R1 (PP886 Bedienfeld) eine direkte physische/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PP886 (Produkt-ID: 3BSE092980R1) |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 4,15 kg |
| Abmessungen | 410 mm x 286 mm x 61 mm |
| Betriebstemperatur | 0 bis +50 °C (Standard-Industrieparameter) |
| Stromverbrauch | 24 VDC nominal (interner Board-Ausführungsbedarf) |
| Bildschirmgröße | 15,4 Zoll |
| Anzahl der Batterien | 1 x Knopfzelle |
| Batteriechemie | Lithium (Masse: 2,5 g) |
| RoHS-Status | Konform mit EU-Richtlinie 2011/65/EU |
| WEEE-Kategorie | 2. Bildschirme, Monitore und Geräte mit Bildschirmen mit einer Oberfläche größer als 100 cm² |
Profinet / EtherNet/IP Deterministische Netzwerke und Firmware-Flash-Kompatibilität
Der Prozessorrahmen innerhalb des PP886 koordiniert die Feldtelemetriedatenübertragung über integrierte Kommunikationsschnittstellen. Das Bedienfeld verbindet sich mit externen Profinet- / EtherNet/IP-deterministischen Netzwerken, um Echtzeit-Registeraktualisierungen zu verwalten, ohne die Kommunikationsgeschwindigkeit des System-Backplane-Busses zu beeinträchtigen. Die Anzeige-Konfiguration und das Parsen von Datenblöcken hängen von der korrekten Firmware-Flash-Kompatibilität der angeschlossenen Steuerungsplattformen ab. Durch die lokale Verarbeitung der Grafikdarstellung über den integrierten Board-Prozessor ermöglicht die Baugruppe eine umfangreiche Skalierung der I/O-Dichte an den überwachten SPS- oder DCS-Racks, während die Anzeigeaktualisierungszeiten unter einer Sekunde bleiben.
Häufig gestellte Fragen
F: Wie wird das interne Speicherprofil erhalten, wenn die primäre externe Stromversorgung ausfällt?
A: Das Modul enthält eine einzelne 2,5 g Lithium-Knopfzellenbatterie. Dieser nichtflüchtige Batterieblock erhält die interne Echtzeituhrkonfiguration und die Register mit Beibehaltung der Variablen während eines vollständigen Stromausfalls.
F: Unterstützt das Bedienfeld eine direkte physische Substitution, während der übergeordnete Netzwerkcontroller aktiv bleibt?
A: Ja. Die Schnittstelle kommuniziert über isolierte serielle oder Standard-Ethernet-Knoten. Das Trennen der Netzwerkleitung unterbricht lokale Visualisierungskanäle, beeinträchtigt jedoch nicht die Steuerungsschleife oder den Backplane-Datenverkehr.
Feldinstallationsrichtlinien
- Ausschnitt und Schaltschrankabdichtung: Montieren Sie das 4,15 kg schwere Gehäuse direkt in einen starren Schaltschrankausschnitt, der den strukturellen Abmessungen von 410 mm x 286 mm entspricht. Stellen Sie sicher, dass die Dichtung am Umfang vollständig komprimiert ist, um Staub- und Feuchtigkeitsschutz zu gewährleisten.
- Ausführung der Erdungskontinuität: Befestigen Sie den Rahmen-Erdungsklemmenblock mit einem kurzen, niederohmigen Leiter am Kupfer-Erder des Schranks. Die Erdungsführung minimiert hochfrequente elektrische Störsignale über die Anzeigematrix.
- Trennung der Stromkabel: Führen Sie die Zuleitungen getrennt von Hochspannungs-Wechselstromleitungen und Schaltantriebs-Ausgängen, um elektromagnetische Störungen zu vermeiden.
- Konvektive thermische Grenze: Halten Sie mindestens 50 mm ungehinderten Belüftungsraum hinter dem 61 mm tiefen Gehäuse frei, um eine ordnungsgemäße passive Wärmeableitung sicherzustellen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
