Produktdetails

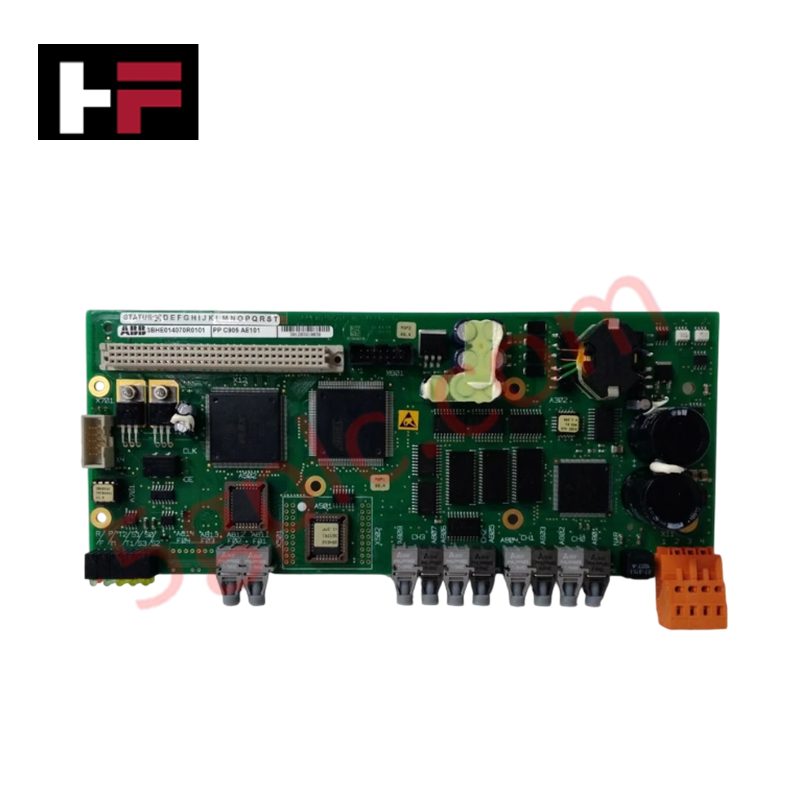

Konfiguriert für die Hochkapazitäts-Energieumwandlung in industriellen Automatisierungsnetzwerken bietet das ABB PP C905 AE101 (3BHE014070R0101 Stromversorgung) eine direkte physikalische elektrische Regelung für die 48 VDC Lastverteilung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PP C905 AE101 |
| Marke | ABB |
| Teilenummer | 3BHE014070R0101 |
| Abmessungen | 144 mm x 45 mm x 100 mm |
| Betriebstemperatur | -40 °C bis +60 °C |
| Leistungsaufnahme | 1920 W |
| Eingangsspannung | 230 V AC bis 480 V AC (3-Phasen) |
| Ausgangsspannung | 48 V DC |
| Ausgangsstrom | 40 A |
DIN-Schienen-Montagestabilität und Überspannungsschutzgrenzen
Der PPC905AE101 ist für die Integration in industrielle Schaltschränke konzipiert und verwendet eine robuste DIN-Schienen-Montageschnittstelle, die mechanische Stabilität bei Vibrationen gewährleistet. Das Gerät wandelt die Leistung vom 3-Phasen-Wechselstromeingang in einen geregelten 48 VDC-Ausgang um und beinhaltet interne Schaltungen zur Unterdrückung von transienten Spannungsspitzen zum Schutz nachgeschalteter Komponenten. Das Design erreicht eine Effizienz von über 90 % und minimiert die thermische Belastung im Schaltschrank. Die richtigen Überspannungsschutzgrenzen werden eingehalten, um die funktionale Sicherheit bei Schwankungen der Wechselstromversorgung zu gewährleisten. Anwender müssen sicherstellen, dass die DIN-Schiene fest mit dem Schutzleiter des Schranks verbunden ist, um Gleichtaktstörungen zu vermeiden und die mechanische Integrität der Schienen-zu-Gehäuse-Verbindung sicherzustellen.
Häufig gestellte Fragen
F: Benötigt das Gerät eine Zwangsbelüftung für den 40 A Ausgangsstrom?
A: Das Gerät ist für Standard-Konvektionskühlung ausgelegt; jedoch können Umgebungstemperaturen und Montagedichte die Leistung beeinflussen. Stellen Sie sicher, dass Mindestabstände um das Gehäuse eingehalten werden, um die Anforderungen an die Wärmeabfuhr zu erfüllen.
F: Ist diese Stromversorgung mit einphasigen Wechselstromeingängen kompatibel?
A: Nein. Der PPC905AE101 ist ausschließlich für 3-Phasen-Wechselstromeingang (230 V AC bis 480 V AC) ausgelegt. Der Anschluss an eine einphasige Quelle führt dazu, dass die Ausgangsstromspezifikationen nicht erfüllt werden und interne Schutzschaltungen auslösen können.
Feldinstallationsrichtlinien
- Montage: Stellen Sie sicher, dass das Gerät vollständig auf die DIN-Schiene eingerastet ist. Prüfen Sie auf horizontale oder vertikale Bewegungen; falls vorhanden, verwenden Sie Schienenendklemmen, um das Gerät gegen seitliche Verschiebung zu sichern.
- Verdrahtungsanforderungen: Verwenden Sie Kupferleiter mit einer Temperaturfestigkeit von 75 °C. Stellen Sie sicher, dass die AC-Eingangsklemmen gemäß den Herstellervorgaben angezogen sind, um lokale Erwärmung an den Anschlussstellen zu vermeiden.
- Erden: Verbinden Sie den PE (Schutzleiter)-Anschluss mit der Erdungsschiene des Schranks unter Verwendung eines Leitungsquerschnitts, der gleich oder größer als der der AC-Eingangsleiter ist.
- Abstand: Halten Sie einen Mindestabstand von 50 mm zu anderen wärmeerzeugenden Geräten ein, um den angegebenen Betriebstemperaturbereich von -40 °C bis +60 °C nicht zu überschreiten.
- Inspektion: Überprüfen Sie, ob die Phasenfolge am Eingang korrekt ist und die Ausgangsspannung stabil bei 48 V DC liegt, bevor Sie die Sekundärlast anschließen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
