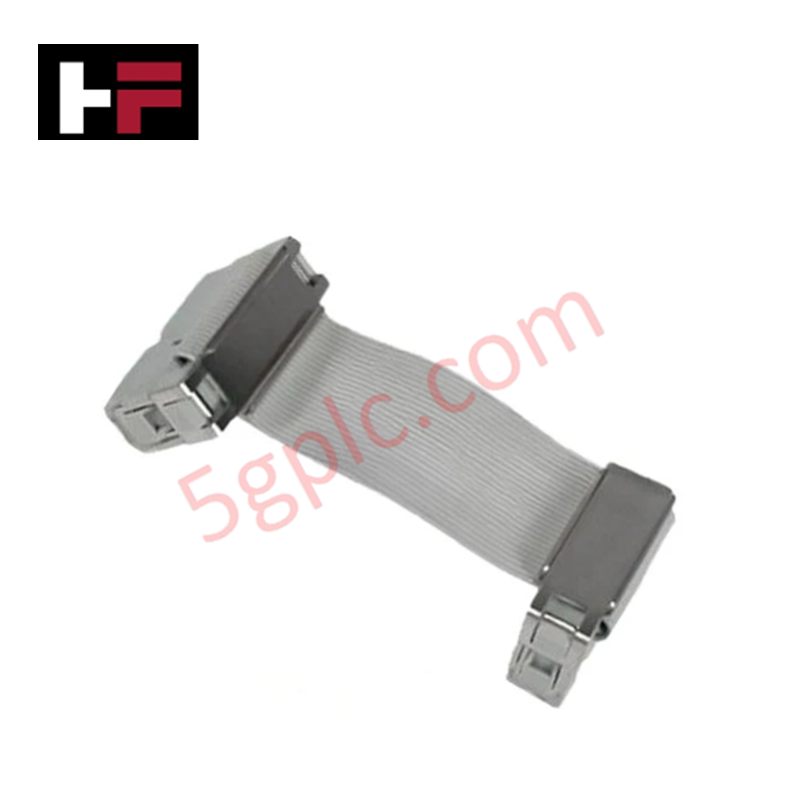

ABB PMKHRMBRC3000A Bailey Infi 90 Serie BRC Redundanzkabel
ABB PMKHRMBRC3000A Bailey Infi 90 Serie BRC Redundanzkabel
ABB PMKHRMBRC3000A Bailey Infi 90 Serie BRC Redundanzkabel

ABB PMKHRMBRC3000A Bailey Infi 90 Serie BRC Redundanzkabel


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : PMKHRMBRC3000A

PRODUKTTYP : Vorgefertigte Kabel

PRODUKTHERSTELLER : ABB


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das ABB PMKHRMBRC3000A, auch als PMKHRMBRC3000A Vormontiertes Kabel katalogisiert, fungiert als dedizierte Hardwarekomponente zur Verbindung redundanter Prozessorpaare innerhalb der Bailey Infi 90 Hardwarearchitekturen.

Hardware-Spezifikationen

Parameter Spezifikation
Modell PMKHRMBRC3000A
Marke ABB
Herkunft Vereinigte Staaten
Gewicht 0,05 kg nominal
Abmessungen 25,4 mm x 48,26 mm x 10,16 mm
Betriebstemperatur -20 °C bis +70 °C nominal
Stromverbrauch Passiver Leiterkreis (0 W)
Kabellänge 4 cm nominal
Kabeldurchmesser 0,01016 mm interner Kern metrische Markierung
Kompatibilität BRC300, BRC400, BRC410, NPM22, RIO22, HPG800
Produkttyp Vormontiertes Redundanzkabel

Backplane-Bus-Kommunikationsgeschwindigkeit und System-Synchronisation

Das PMKHRMBRC3000A fungiert als dedizierter physischer Spiegelpfad, der primäre und Backup-Modulknoten über die Backplane-Chassis-Struktur verbindet. Das physische Design dieser Kurzstrecken-Leiterleitung ist optimiert, um eine Hochgeschwindigkeits-Hardware-Synchronisation zu unterstützen, die native Backplane-Bus-Kommunikationsgeschwindigkeitsmetriken ohne Signalverzerrung erreicht. Dieses parallele Bus-Verbindungslayout gewährleistet nahezu latenzfreie Statusaktualisierungen zwischen Master-Modulen wie dem BRC400 oder NPM22 und sorgt für vollständige Speicherbildabstimmung über das Prozessorpaar. Hochdichte Abschirmungen umhüllen die Kernpfade, um Hochfrequenzstörungen und Übersprechen zu verhindern und schützen interne Leitertreiber vor Signalverschlechterung während Spitzen-Taktzyklen.

Häufig gestellte Fragen

F: Kann das PMKHRMBRC3000A Redundanzkabel getrennt werden, während der Primärcontroller aktiv Prozesslogik verarbeitet?

A: Das Trennen dieser Verbindung bei laufendem Subrack unterbricht den Hardwaresynchronisationsimpuls, wodurch das Backup-Modul in einen Fehlerzustand wechselt. Der aktive Controller protokolliert einen Redundanzverbindungsfehlercode, setzt jedoch seine lokale Zyklusausführung fort, sofern keine externen Busfehler auftreten.

F: Benötigt diese Kabelbaugruppe spezielle Firmware-Flash-Kompatibilität oder elektronische Softwareschlüssel zur Initialisierung der Synchronisation?

A: Nein. Die Baugruppe arbeitet rein als passive physische Leitungsschicht. Sie stellt die elektrische Kupferverbindung bereit, die es den Onboard-Logikcontrollern ermöglicht, gekoppelte Hardwarekonfigurationen automatisch bei der Einschalt-Initialisierung zu erkennen.

Feldinstallationsrichtlinien

  1. Mechanische Portausrichtung: Befestigen Sie vor dem Einsetzen der Zielmodule in das Chassis-Rack die PMKHRMBRC3000A-Stecker an den dedizierten Rück- oder Seiten-Redundanzanschlüssen der Primär- und Sekundäreinheiten.
  2. Überprüfung des Steckersitzes: Üben Sie gleichmäßigen physischen Druck auf die Steckergehäuse aus, bis die mechanischen Halteklammern fest am Steckverbinder-Pin-Array einrasten. Lose Kontakte verursachen periodische Diagnoseausfälle und lösen Split-Brain-Prozessoralarme aus.
  3. Trennungsparameter der Verlegung: Halten Sie die Kurzstrecken-Kabelführung vollständig flach innerhalb der vorgesehenen Modulgrenzen. Vermeiden Sie Verdrehen oder Quetschen der Baugruppe beim Einsetzen der Module in den Subrack-Rahmen, um die interne Leitungsdurchgängigkeit zu schützen.
  4. Abschirmungs-Isolationsprüfung: Stellen Sie sicher, dass die externen metallischen Ableiterschichten in den Kabelanschlüssen über das Modulgehäuse geerdet sind. Vermeiden Sie offene Leiter in der Nähe angrenzender Backplane-Leiterbahnen oder Stromverteilungsspuren.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
