Produktdetails

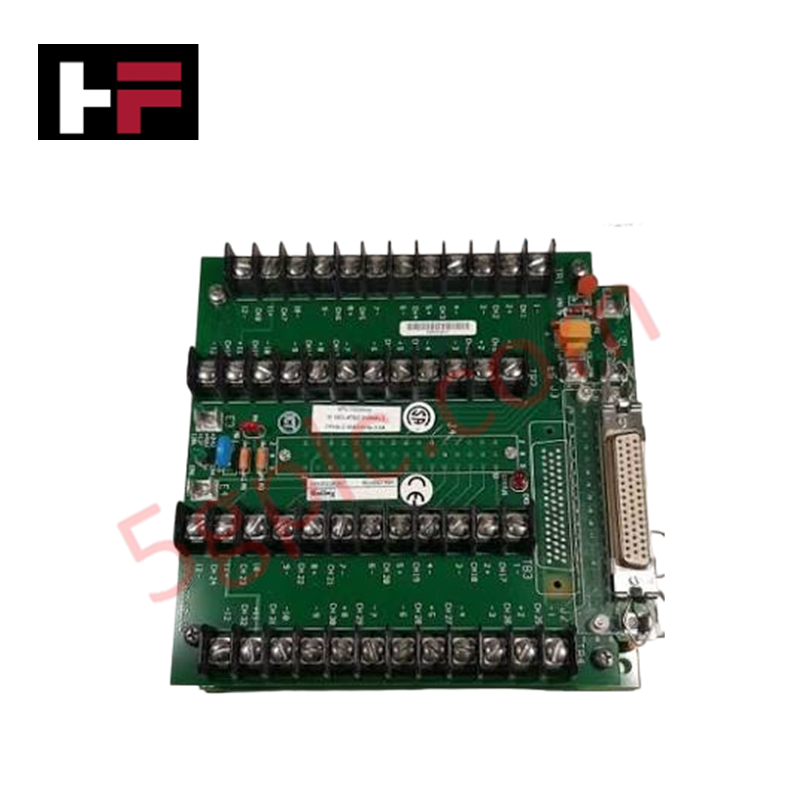

Das ABB NTU-715 SM9-3055.051.00, auch als NTU-715 Eingangs-Slave-Modul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Schnittstelle digitaler Eingangssignale innerhalb von Digital Infi 90 Systemnetzwerken.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NTU-715 SM9-3055.051.00 |
| Marke | ABB |
| Herkunft | Deutschland |
| Gewicht | 0,82 kg (1,80 lbs) |
| Abmessungen | 100 mm x 50 mm x 20 mm |
| Betriebstemperatur | -20 bis +60 °C |
| Stromverbrauch | Versorgung über Backplane-Schleife, Betrieb bei nominal 24 VDC |
| Eingangskanäle | 16 binäre Eingänge |
| Ausgangskanäle | Keine |
| Schutzart | IP20 |
| Systemhierarchie | Slave I/O-Modul passend zu Master-Controller-Knoten |
Backplane-Bus-Kommunikationsgeschwindigkeit und Dichteskalierung
Das NTU-715 SM9-3055.051.00 verwendet dedizierte Bus-Transceiver-Logik, um binäre Zustandsübertragungen mit dem Master-Controller-Knoten über die lokale Modul-Rack-Baugruppe zu synchronisieren. Diese 16-Kanal-Binäreingangsschicht gewährleistet eine Mikrosekunden-genaue Zustandserfassung und verhindert Signalverluste während Spitzenprozessen. Interne Optokoppler bieten eine Punkt-zu-Punkt elektrische Isolation zwischen Kanal und Bus, wodurch die Kern-Backplane-Logikleitungen von externen Störungen im Feldkreis getrennt werden. Die Hardware-Matrix unterstützt eine sequentielle I/O-Dichteskalierung innerhalb standardisierter Montageplätze, ohne die Backplane-Bus-Kommunikationsgeschwindigkeit zu beeinträchtigen oder Übersprechfehler zwischen Hochgeschwindigkeits-Logikleitungen zu erzeugen.
Häufig gestellte Fragen
F: Unterstützt das NTU-715 SM9-3055.051.00 eine vollständige Online-Hot-Swap-Live-Entnahme unter aktiven Backplane-Bedingungen?
A: Die Modulentnahme erfordert, dass der übergeordnete Master-Controller-Knoten in einen Leerlauf- oder Umgehungszustand versetzt wird oder die Rack-Stromversorgung isoliert wird. Das Entfernen der Slave-Platine bei aktiven binären Datenleitungen kann parallele Bus-Taktsignale stören und Buskommunikationsfehler an benachbarten I/O-Modulen auslösen.
F: Wie wirkt sich ein plötzlicher Abfall der 24 VDC-Feldeingangsschleifenversorgung auf die internen Statusregister dieses Slave-Moduls aus?
A: Fällt die Schleifenspannung unter die minimale Logikschwelle für die binäre Erkennung, registriert das Modul einen offenen Schaltkreis über die betroffenen Kanäle. Es meldet einen I/O-Kanal-Fehlerstatus-Byte an den Master-Controller über den Backplane-Bus, während es seine interne Logik weiterhin betreibt.
Feldinstallationsrichtlinien
- Mechanische Slot-Einführung: Setzen Sie das Modul in den vorgesehenen Steckplatz des Infi 90 Subrack-Rahmens ein. Richten Sie die Randstecker sorgfältig an den Backplane-Buchsen aus, bevor Sie Druck ausüben, um Beschädigungen der internen Kontaktstifte zu vermeiden.
- Feldsignalverdrahtung: Führen Sie externe binäre Eingangssignale über Standard-Klemmenblöcke. Stellen Sie sicher, dass alle Signalleitungen der 16-Kanal-Konfiguration entsprechen und die Klemmschrauben fest angezogen sind, um hochohmige Verbindungen zu vermeiden.
- Abschirmung und gemeinsamer Erdanschluss: Schließen Sie die Abschirmungen externer Feldkabel an eine niederohmige Master-Masse-Schiene im Gehäuse an. Vermeiden Sie es, die Abschirmungsableitungen zurück in die Backplane-Logikmasse zu führen, um die optischen Isolationsschichten zu schützen.
- Thermisches Management und Freiraum: Installieren Sie die Einheit in Umgebungsgehäusen, die die Betriebsgrenzen von -20 bis +60 °C einhalten. Halten Sie Belüftungswege frei, um Wärmeansammlungen innerhalb des dichten I/O-Dichteskalierungsarrays zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
