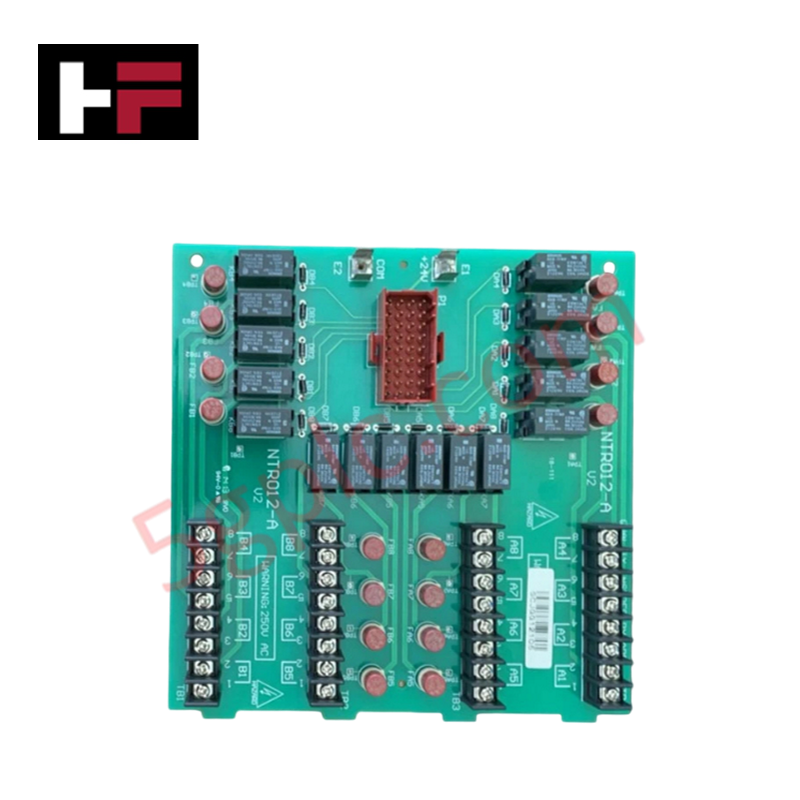

ABB NTRO12-A Analog-EingangsmodulABB NTRO12-A Analog-EingangsmodulABB NTRO12-A Analog-Eingangsmodul
ABB NTRO12-A Analog-Eingangsmodul
ABB NTRO12-A Analog-Eingangsmodul
ABB NTRO12-A Analog-Eingangsmodul

ABB NTRO12-A Analog-Eingangsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : NTRO12-A

PRODUKTTYP : Analogeingangsmodule

PRODUKTHERSTELLER : ABB


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das ABB NTRO12-A, auch als NTRO12 Analog-Eingangs-Terminalplatine katalogisiert, fungiert als dedizierte Hardwarekomponente zur analogen Signalaufbereitung und -abschaltung innerhalb von industriellen Steuerungssystemnetzwerken.

Hardware-Spezifikationen

Parameter Spezifikation
Modell NTRO12-A
Marke ABB / Bailey
Herkunft U.S.A.
Gewicht 200 g
Abmessungen 140 mm x 60 mm x 20 mm
Betriebstemperatur -40 °C bis +70 °C
Leistungsaufnahme 5 W
Anzahl der Kanäle 12
Eingangssignaltyp Analoge Spannung oder Strom
Eingangsbereich -10 V bis +10 V oder 4 mA bis 20 mA
Eingangsimpedanz 2 MOhm
Genauigkeit plus/minus 0,1 % des vollen Messbereichs
Auflösung 16 Bit
Aktualisierungsrate 250 ms
Versorgungsspannung 24 VDC
Material Polycarbonat
Montageoptionen DIN-Schiene oder Schalttafelmontage
Isolationsschutz 2 kV zwischen Kanälen und Masse
EMV-/Funkstörfestigkeitsnormen IEC 61000-4-3 und IEC 61000-4-6

Leistung der Kanal-zu-Kanal-Isolation

Das NTRO12-A verwendet eine durchgehende 2 kV Barriere zwischen einzelnen Anschlusswegen und lokalen Erdungsebenen, um die Signalqualität über seine 12 Messkanäle hinweg zu erhalten. Diese Kanal-zu-Kanal-Isolationsarchitektur unterdrückt Differenzspannungs-Spitzen und Gleichtakt-Transienten, die den 16-Bit-Analog-Digital-Wandlungsweg verändern könnten. Sie verhindert parallele Masse-Schleifen während der gleichzeitigen 4-20 mA HART-Schleifenprotokollführung und Spannungserfassung. Die hohe Eingangsimpedanz von 2 MOhm verhindert Belastungsfehler bei Standard-Sendern, während die interne Aktualisierungsrate von 250 ms eine strukturelle Datenfilterung liefert, die den Prozesszeit-Anforderungen von DCS-Architekturen entspricht.

Häufig gestellte Fragen

F: Wie wirkt sich die Kanal-zu-Kanal-Isolationsarchitektur des NTRO12-A auf feldseitige Erdungsschleifen aus?

A: Die 2 kV physikalische Isolationsbarriere unterbricht potenzielle elektrische Verbindungen zwischen separaten Eingangskanälen und dem Rückwand-Chassis. Dies isoliert lokale Feld-Erdpotenzialverschiebungen und stellt sicher, dass einzelne Schleifenfehler oder Abschirmungsanomalien nicht auf benachbarte Verarbeitungskanäle übergreifen.

F: Kann die Platine gleichzeitig Mischungen aus Spannungs- und Stromeingängen ohne Hardwareschäden akzeptieren?

A: Ja. Einzelne Kanäle können so konfiguriert werden, dass sie separate Bereiche wie -10 V bis +10 V oder 4 mA bis 20 mA lesen, basierend auf der Anschlussverdrahtung und passenden internen Jumpern oder DCS-Softwareparametern, vorausgesetzt, die physikalischen Signale bleiben innerhalb der spezifizierten Grenzwerte.

Feldinstallationsrichtlinien

  1. Mechanische Montageausführung: Befestigen Sie die Terminalplatine direkt an standardmäßigen symmetrischen DIN-Schienen oder einer flachen Unterplattengehäuseplatte. Stellen Sie sicher, dass die Polycarbonat-Gehäuseverschlüsse am Schienenrahmen einrasten, um mechanische Verschiebungen durch Feldvibrationen zu minimieren.
  2. Signal-Schleifenabschluss: Schließen Sie Feldsenderleitungen direkt an den physischen Anschlussstreifen an. Entfernen Sie die Isolierung der Signalleitungen etwa 6 mm und ziehen Sie die Klemmenschrauben fest an, um einen stabilen elektrischen Kontakt über alle 12 Kanäle sicherzustellen.
  3. Abschirmungserdung und Isolation: Verbinden Sie externe Abschirmungen der analogen Eingangskabel mit einem einzigen, niederohmigen Master-Instrumentenerdungspunkt. Vermeiden Sie es, Kabelabschirmungen an mehreren Abgriffspunkten zu erden, um die 2 kV Isolationsleistung der Platinenbaugruppe zu erhalten.
  4. Stromversorgungsanschluss: Führen Sie eine saubere, nicht geteilte 24 VDC-Zuleitung zu den Hauptstromanschlüssen der Platine. Trennen Sie alle Niederspannungs-Analogkabel von parallel verlaufenden Hochspannungs-Wechselstromleitungen für Elektromotoren oder Schaltanlagen, um die Anforderungen der IEC 61000-4-3 und IEC 61000-4-6 einzuhalten.
