Produktdetails

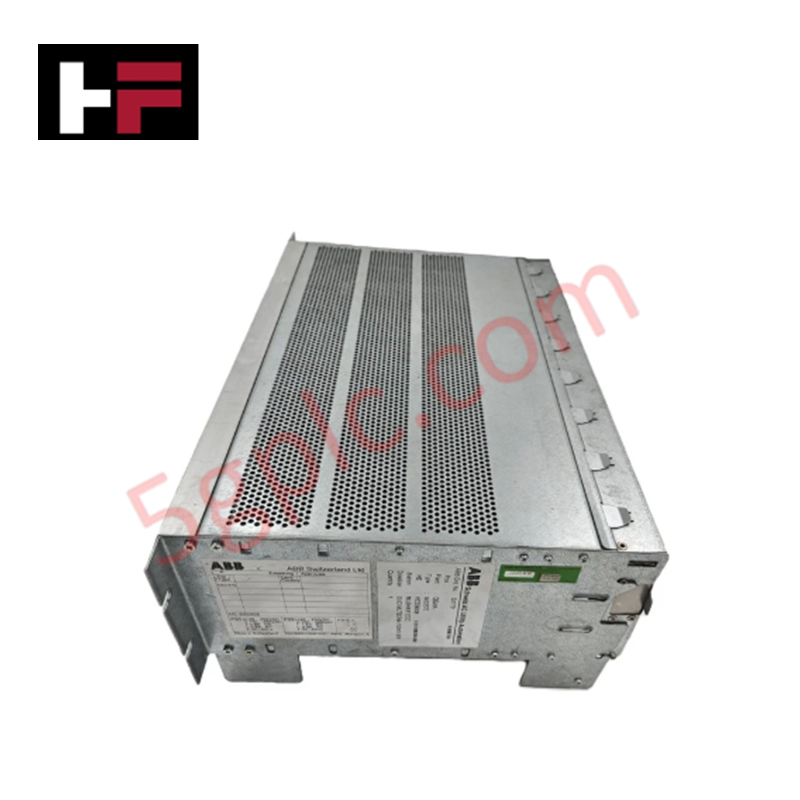

Das ABB NSD 570, auch als NSD 570 Fernschutzgerät katalogisiert, fungiert als dedizierte Hardwarekomponente für die Hochgeschwindigkeitsübertragung von Schutzbefehlen innerhalb von Stromübertragungsnetzen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NSD 570 |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 1,5 kg |
| Abmessungen | 27,8 cm x 19,5 cm x 6,0 cm |
| Betriebstemperatur | -40 bis +70 °C |
| Leistungsaufnahme | Leistungsaufnahme gemäß Standard des Stationsbusses |
| Produkttyp | Fernschutzausrüstung |
| Kommunikationsschnittstellen | Ethernet, optionale optische Schnittstelle (SFP) |
| Schutzbefehle | Bis zu 8 unabhängige gleichzeitige Befehle |
| Kommunikationsprotokolle | IEC 61850 GOOSE-Nachrichten |
I/O-Dichte-Skalierung und Backplane-Bus-Kommunikation
Das ABB NSD 570 integriert die direkte physische Schutzschleifenverarbeitung mit lokalen Umspannwerksautomatisierungsnetzwerken. Das Modul unterstützt Optionen zur Skalierung der I/O-Dichte durch konfigurierbare Befehlsprofile, die blockierende, permissive oder direkte Auslöse-Strukturen ermöglichen, ohne die Übertragungsverzögerungen zu verschlechtern. Diese digitale Signalverwaltungsstruktur gewährleistet eine leistungsstarke Kommunikation über interne Datenverbindungen und erfüllt strenge Geschwindigkeitsanforderungen des Backplane-Bus, während eingebettete Betriebskanäle (EOC) ausgeführt werden. Die Ausführungslogik an der Netzgrenze bietet strukturelle Sicherheit und stellt vollständige Firmware-Flash-Kompatibilität sicher, wenn digitale GOOSE-Nachrichten zwischen traditionellen elektrischen Umspannwerken und modernen optischen Plattformen ausgetauscht werden.
Häufig gestellte Fragen
F: Wie handhabt das NSD 570 die interne Modulkonfiguration oder Firmware-Flash-Kompatibilitäts-Upgrades während des aktiven Einsatzes?
A: Vor der Durchführung von Logik-Neukonfigurationen oder Flash-Änderungen muss eine Trennung des Umspannwerksnetzwerks sichergestellt werden. Der eingebettete Betriebskanal erlaubt Fernanpassungen von Parametern, jedoch erfordert die sicherheitskritische Auslöse-Logik eine lokale Befehlsverifikation, um unbeabsichtigte Schalterauslösungen zu vermeiden.
F: Kann die Backplane-Bus-Schnittstelle des Netzwerks Hot-Swap-Aktionen unter Spannung aushalten?
A: Nein. Das Entfernen oder Einsetzen des Verarbeitungsmoduls bei angeschlossenen aktiven Stationsstromschienen führt zu elektrischen Transienten, die die physischen Leitungsinterface-Karten beschädigen können. Die Stromversorgung des Systems muss vor jeglicher physischer Kartenentnahme isoliert werden.
Feldinstallationsrichtlinien
- Montieren Sie das Gehäuse auf einem geerdeten 19-Zoll-Subrack oder einem gleichwertigen stationären Rahmen und stellen Sie sicher, dass die mechanischen Befestigungspunkte fest angezogen sind.
- Schließen Sie die Ethernet- oder SFP-Glasfaserkabel an die jeweiligen Portgehäuse an und beachten Sie dabei die Mindestbiegeradien, um Signalabschwächungen zu vermeiden.
- Stellen Sie eine niederohmige Verbindung vom Erdungsanschluss des Moduls direkt zur Hauptkupfer-Erdungsschiene des Umspannwerks her, um die Rauschunterdrückung zu optimieren.
- Trennen Sie die Niederspannungs-Schutzsignalverdrahtung von den Starkstrom-Hauptsteuerkreisen, um industrielle elektromagnetische Induktion zu minimieren.
