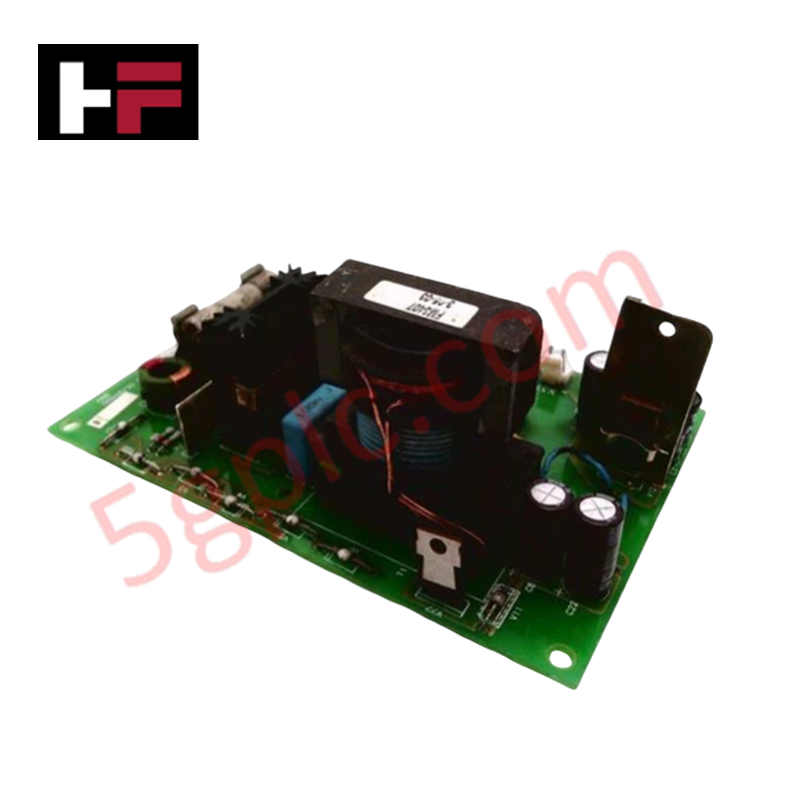

ABB NPOW-62 Stromversorgungsmodule

Die ABB NPOW-62, auch als NPOW-62 PC-Platinen-Netzteil katalogisiert, fungiert als dedizierte Hardwarekomponente für die interne Busgleichrichtung und Spannungsregelung innerhalb industrieller Steuerungsnetzwerke.

Hardware-Spezifikationen

Firmware-Flash-Kompatibilität und I/O-Dichte-Skalierung

Als Zusatznetzteilkomponente verbindet sich die NPOW-62 direkt mit der zentralen Backplane-Busstruktur des Racks. Bei umfangreichen Erweiterungen der I/O-Dichte liefert dieses Modul bis zu 1 A geregelten Gleichstrom unter einer 660 V galvanischen Isolationsbarriere, um benachbarte Kommunikationsmodule und Verarbeitungseinheiten zu schützen. Die physikalische Schaltung minimiert Spannungsschwankungen und harmonische Verzerrungen, die durch hochfrequentes Umschalten des Backplane-Busses verursacht werden. Während Firmware-Flash-Updates oder Konfigurationsneuladungen hält das Netzteil stabile Vorspannungen aufrecht, um eine Beschädigung des nichtflüchtigen Speichers oder Kommunikations-Arbitrationsfehler durch transienten Spannungseinbruch zu verhindern.

Häufig gestellte Fragen

F: Unterstützt das NPOW-62 Netzteilmodul den Hot-Swap-Austausch, während der Backplane-Bus aktiv ist?

A: Dieses Modul ist eine Zusatzplatine und verfügt nicht über gestaffelte Vorlade-Erdungspins. Das mechanische Ein- oder Ausstecken unter aktiver Backplane-Stromversorgung ist strengstens untersagt, da es zu transienten Lichtbögen über die 660 V Isolationsbarriere kommen kann, die die Kommunikation des Backplane-Busses stören und Fehler im Master-Controller verursachen.

F: Wie reagiert die interne Schutzschaltung, wenn der Laststrom die 1 A Schwelle erreicht?

A: Die NPOW-62 integriert eine hardwarebasierte Überstrombegrenzung. Überschreitet die kumulative Last durch erweiterte I/O-Dichte 1 A, initiiert das Modul eine Konstantstrombegrenzung oder Hiccup-Schutzsequenz und meldet einen Fehlerstatus an den Master-Controller über die Busleitung.

Feldinstallationsrichtlinien

1. Mechanische Platinen-Ausrichtung: Im vollständig spannungsfreien Zustand die Kartenkanten der NPOW-62 mit den Führungen des Ziel-Erweiterungssteckplatzes im Subrack ausrichten. Gleichmäßig hineindrücken, bis die hochdichten Backplane-Pins vollständig im Empfangssockel sitzen, und alle lokalen Befestigungsschrauben anziehen, um mechanische Vibrationen zu absorbieren.
2. Elektrische Isolation und Erdung: Aufgrund der 660 V Überspannungs-Isolationsbewertung den Chassis-Massebus direkt an eine niederohmige Haupterdungsschiene anschließen. Feldsignalabschirmungen nicht zusammen mit den Rückleitungsleitungen des Netzteils führen, um elektrische Störgeräusche zu vermeiden.
3. Hochspannungs-Trennung und -Verlegung: Externe Stromzuführungen mit einem Mindestabstand von 300 mm von Niederspannungs-Gleichstromleitungen und Kommunikationsleitungen verlegen. Separate metallische Kabelkanäle verwenden, um kapazitive Kopplungen hoher Spannung zu verhindern, die deterministische Netzwerkdatenverbindungen beeinträchtigen könnten.
4. Thermisches Wärmemanagement: Klare vertikale Konvektionswege im Gehäuseinneren aufrechterhalten. Die Platinenoberflächen regelmäßig auf Staubansammlungen überprüfen, um zu verhindern, dass die Betriebstemperatur über das physikalische Limit von +55 °C steigt.
