Produktdetails

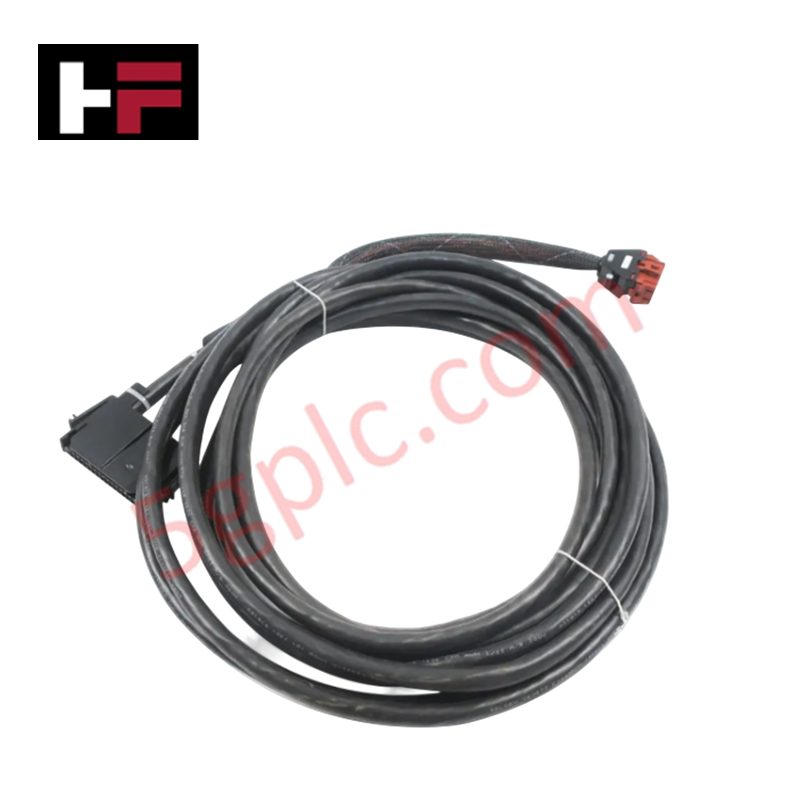

Das ABB NKTU01-15 dient als primäres ABB NKTU01 Fertigkabel, das zur Durchführung von Punkt-zu-Punkt-Elektrosignalen zwischen industriellen I/O-Modulen und Abschlussgeräteplattformen (TU) verwendet wird. Mit einer Länge von 15 Fuß und einem Mantel aus Polyvinylchlorid (PVC) ausgestattet, stellt diese Baugruppe die strukturelle Kontinuität und die direkte physikalische Übertragung von diskreten und analogen Betriebssignalen zwischen internen Schaltschrankverarbeitungseinheiten und physischen Feldanschlussfeldern sicher.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NKTU01-15 |
| Marke | ABB |
| Herkunft | Rumänien (SCIP registriert) |
| Gewicht | 1,043 kg |
| Abmessungen | 292,1 mm x 292,1 mm x 63,5 mm |
| Kabeldurchmesser | 0,0635 mm (Kernleiter-Subset) |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Kabellänge | 15 ft (4,57 m) |
| Produkttyp | Fertigkabel |
| WEEE-Kategorie | Produkt nicht im WEEE-Scope |
Backplane-Bus-Kommunikationsgeschwindigkeit und deterministische Steuerung
Im ABB-Industrie-Steuerungssystem bietet das ABB NKTU01-15 die erforderliche hochpräzise physikalische Medienausführung für latenzarme Kommunikationsnetzwerke. Die spezialisierte interne Leitergeometrie optimiert die strukturelle Backplane-Bus-Kommunikationsgeschwindigkeit und dämpft Signalabschwächungen bei hochdichter I/O-Skalierung. Diese Konfiguration verhindert deterministische Paketkollisionen in vernetzten Profinet- und EtherNet/IP-Netzwerken, indem sie kontrollierte Impedanz aufrechterhält und elektromagnetische Interferenzen (EMI) sowie Übersprechen zwischen benachbarten Signalpaaren minimiert. Die exakte Firmware-Flash-Kompatibilität der Host-Controller-Module steuert die gesamte Schnittstellenverarbeitungsgeschwindigkeit und gewährleistet eine nahtlose Integration in lokale Abschlussstrukturen ohne Übertragungsverzögerungen.
Häufig gestellte Fragen
F: Kann das NKTU01-15-Kabel während der Stromversorgung der zugehörigen I/O-Module getrennt oder wieder angeschlossen werden?
A: Nein. Ein Hot-Swapping oder das Trennen des Kabels während der aktiven Stromversorgung des Host-Moduls oder der Abschluss-Einheit kann den deterministischen Steuerkreis unterbrechen und Spannungsspitzen auf der Backplane verursachen. Stellen Sie sicher, dass alle Modulstromversorgungen vor der physischen Trennung deaktiviert sind.
F: Welche primären strukturellen Verlegebeschränkungen gelten für dieses 15-Fuß-PVC-Kabel innerhalb eines Gehäuses?
A: Das Kabel muss durch dedizierte Niederspannungs-Kabelkanäle geführt werden, die mindestens 100 mm von Hochspannungs-Wechselstromleitungen getrennt sind, um induktive Kopplungen zu vermeiden. Der maximale Biegeradius darf das 10-fache des äußeren Kabeldurchmessers nicht überschreiten, um Mikrobrüche in den inneren Kupferleitern zu verhindern.
Feldinstallationsrichtlinien
- Umweltbewertung: Überprüfen Sie, dass die Betriebszone innerhalb der nominalen Temperatur- und Feuchtigkeitsgrenzen für industrielle PVC-Mäntel bleibt. Vermeiden Sie direkten Kontakt mit korrosiven Chemikalien oder kontinuierlicher UV-Strahlung.
- Kabelverlegung und Trennung: Trennen Sie die Niederspannungs-Kommunikations- und I/O-Kabel von Hochspannungs-Motorsteuerungs- oder Stromverteilungskabeln. Verwenden Sie metallische Leitungen oder geerdete Kabelkanäle, um die Signalqualität zu erhalten.
- Abschirmung und Erdung: Stellen Sie sicher, dass der integrierte Schirmableiter ordnungsgemäß am Hauptchassis-Erdungsschienenanschluss angeschlossen ist. Vermeiden Sie das Schleifen von Erdungsdrähten oder das Erzeugen mehrerer Erdungspfade, da dies Erdschleifenströme verursacht.
- Mechanische Unterstützung: Befestigen Sie die Kabelbaugruppe in maximalen Abständen von 500 mm mit industrietauglichen Kabelbindern oder Kabelschellen. Sorgen Sie für ausreichende Zugentlastung sowohl an der I/O-Modul-Schnittstelle als auch am Anschluss der Abschluss-Einheit.
- Stecker-Ausrichtung: Richten Sie die kodierten Steckstiftkontakte präzise aus, bevor Sie beim Einstecken axiale Kraft anwenden. Sichern Sie alle Daumenschrauben oder Verriegelungsmechanismen, um vibrationsbedingte Mikrounterbrechungen zu vermeiden.
