Produktdetails

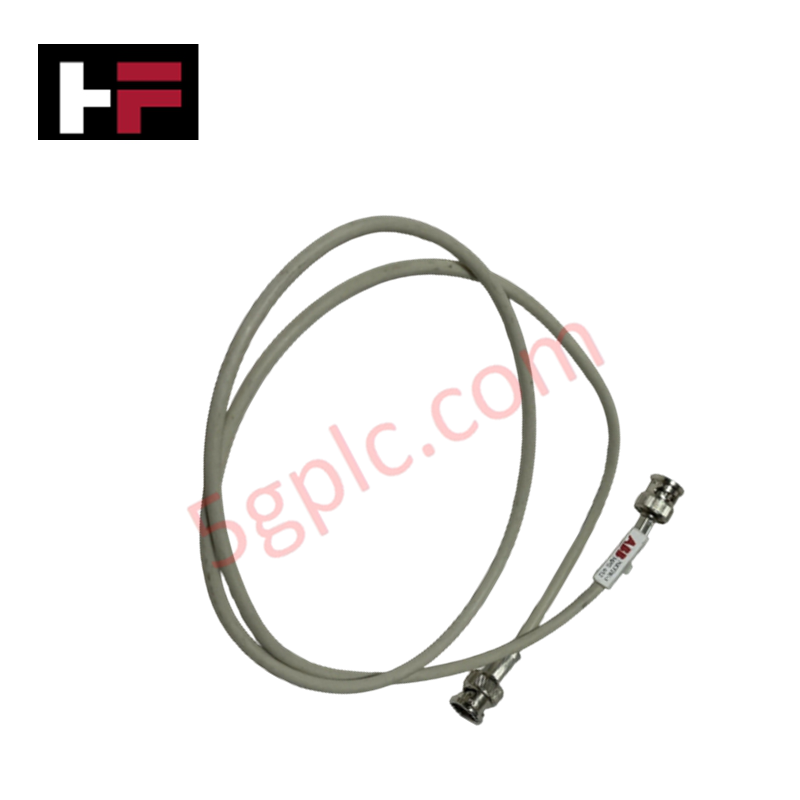

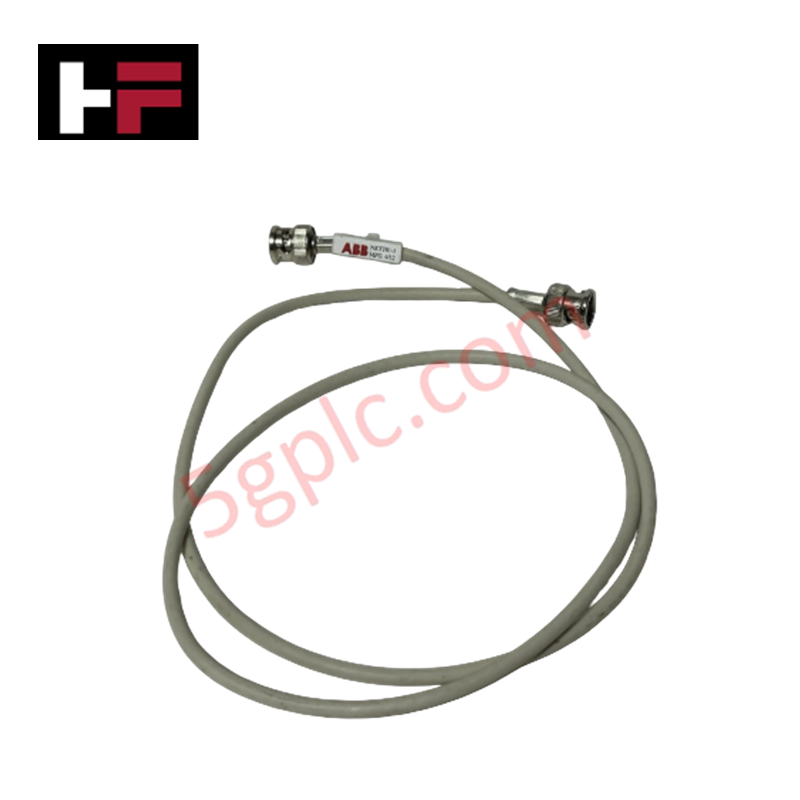

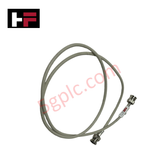

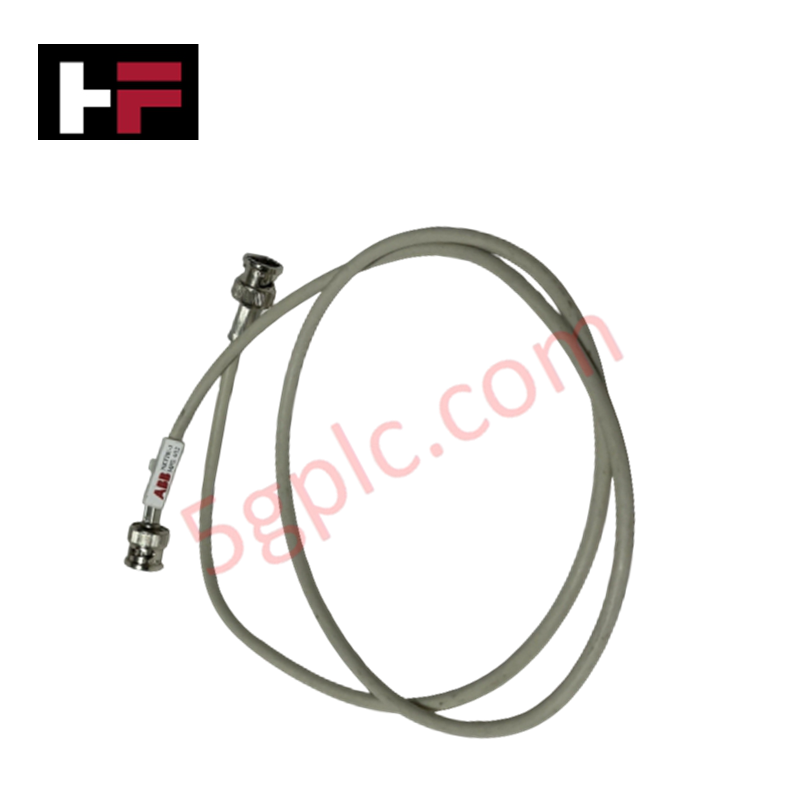

Für die direkte Punkt-zu-Punkt-Schnittstellenverbindung zwischen NTCL-Einheiten in Steuerschaltschränken ausgelegt, ermöglicht das ABB NKTT01-3 (Abschlusskabel NKTT01-3) eine direkte physische und elektrische Verbindung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NKTT01-3 |
| Marke | ABB |
| Abmessungen | Kabellänge: 12,7 m, Außendurchmesser: 0,914 mm |
| Betriebstemperatur | -20 bis 70 °C |
| Leistungsaufnahme | Passives Bauteil (0 W) |
| Kabeltyp | Vorkonfektioniertes Abschlusskabel |
| Hauptanwendung | Direkte Verbindung zwischen NTCL-Modulen |
| WEEE-Kategorie | Produkt fällt nicht in den WEEE-Geltungsbereich |
Skalierung von Backplane-Bus-Kommunikationsgeschwindigkeit und E/A-Dichte
Das vorkonfektionierte Abschlusskabel NKTT01-3 gewährleistet die Signalintegrität über Hochgeschwindigkeits-Busschnittstellen, ohne eine Dämpfung zu verursachen, die die Kommunikationsgeschwindigkeit des Backplane-Busses beeinträchtigt. Die werkseitig konfektionierten Leiter vermeiden manuelle Fehler bei der Punkt-zu-Punkt-Verdrahtung und unterstützen eine hohe E/A-Dichteskalierung innerhalb von Steuerungsgehäusen. Standardisierte Pinbelegungen gewährleisten die vollständige Kompatibilität zwischen verbundenen Baugruppenträgern und bewahren gleichzeitig eine geringe Signallaufzeit während deterministischer Kommunikationszyklen.
Häufig gestellte Fragen
F: Was ist der hauptsächliche funktionale Zweck des Abschlusskabels NKTT01-3?
A: Das NKTT01-3 ist ein vorkonfektioniertes Kabel zur direkten Punkt-zu-Punkt-Signalverbindung zwischen NTCL-Abschlusseinheiten.
F: Benötigt das Kabel NKTT01-3 für den Betrieb eine externe Stromversorgung?
A: Nein, das Kabel ist eine passive physische Verbindungseinheit und benötigt im Betrieb keine Leistung.
F: Welche physischen Vorsichtsmaßnahmen sind bei der Installation im Schaltschrank hinsichtlich des Kabelbiegeradius zu beachten?
A: Halten Sie einen minimalen statischen Biegeradius vom 10-Fachen des Kabelaußendurchmessers ein, um eine Belastung der internen Leiter oder eine Signalverschlechterung zu verhindern.
Richtlinien für die Installation vor Ort
- Schalten Sie die Steuerspannung der Schrank-Baugruppenträger mit den vorgesehenen NTCL-Modulen ab, bevor Sie das Kabel verlegen.
- Überprüfen Sie die vorgeformten Steckverbinder an beiden Enden des NKTT01-3-Kabels auf korrekte Pin-Ausrichtung und mechanische Unversehrtheit.
- Verlegen Sie das Kabel durch dafür vorgesehene Kabelkanäle für Niederspannungsleitungen und trennen Sie es von Hochspannungs-Wechselstromleitungen.
- Richten Sie das Steckergehäuse aus und stecken Sie es in den Anschluss des ersten NTCL-Moduls, bis die Verriegelung vollständig einrastet.
- Verbinden Sie das gegenüberliegende Ende mit dem Anschluss des zweiten NTCL-Moduls und befestigen Sie entlang des Kabelverlaufs alle vorhandenen Zugentlastungselemente.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
