Produktdetails

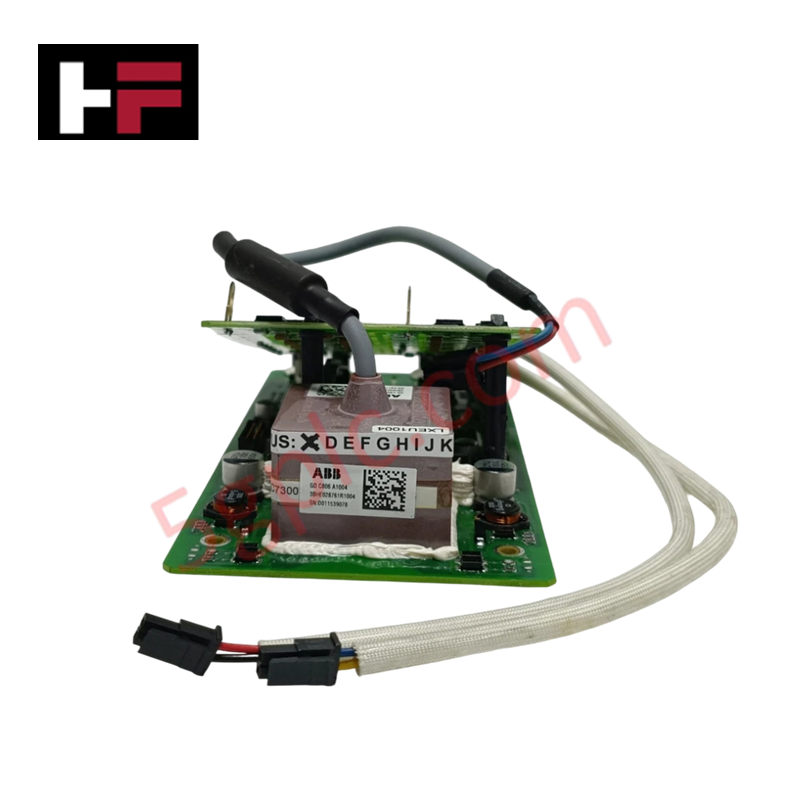

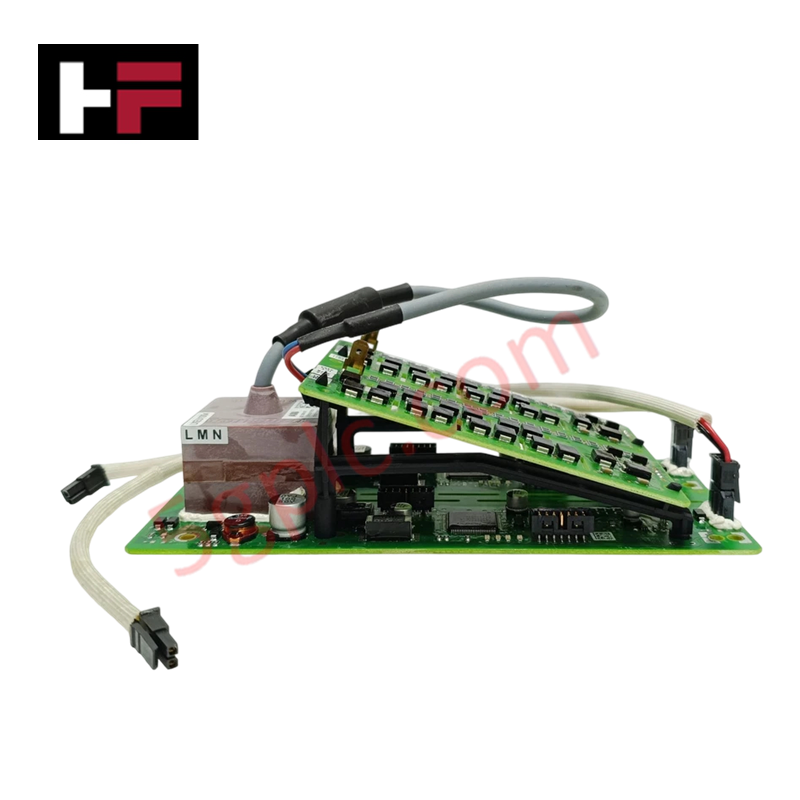

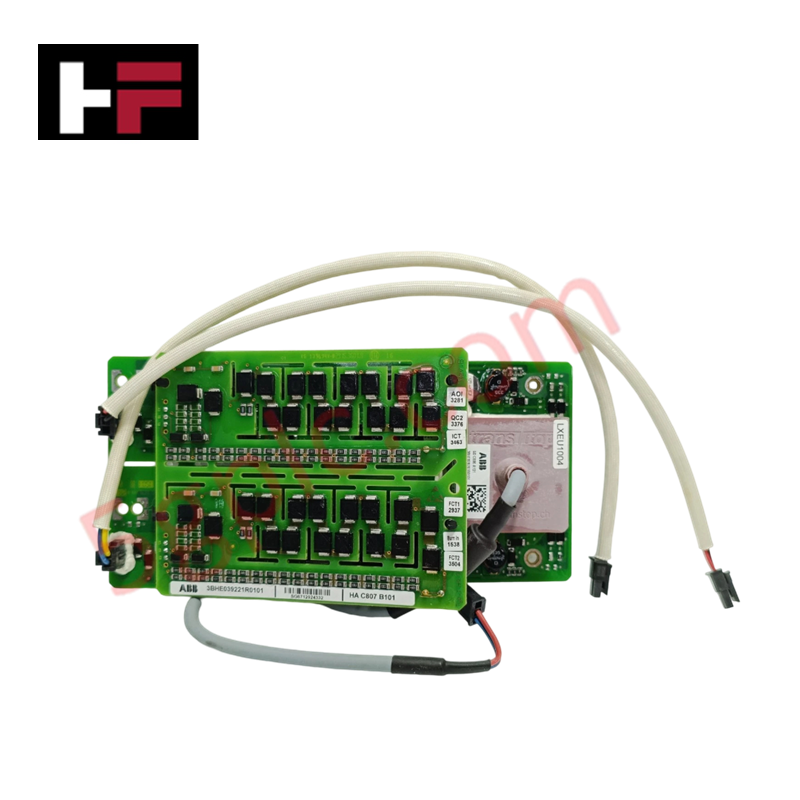

Die ABB 3BHE039221R0101, auch katalogisiert als die HA C807 B101 Leiterplatte, fungiert als dedizierte Hardwarekomponente für Signalverarbeitung und Logikmanagement innerhalb der industriellen Steuerungssystemplattformen von ABB. Die Einheit arbeitet als direktes physisches Ausführungsmodul und verwaltet Multi-Steckverbinder-Routing sowie Signalumwandlungslogik. Als Ersatz-Leiterplatte in Subrack-Baugruppen erhält sie die Integrität der internen Regelkreise und das Datenrouting auf Platinenebene, ohne Schaltverzögerungen einzuführen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 3BHE039221R0101 |
| Sub-Modell | HA C807 B101 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,4 kg |
| Abmessungen | 250 x 150 x 20 mm |
| Betriebstemperatur | -20 °C bis +60 °C |
| Stromverbrauch | Standard Backplane-Stromaufnahme |
| Hardware-Typ | Leiterplatte / PCB-Karte |
| Hauptfunktion | Signalverarbeitung und Steuerlogik |
| Physikalische Schnittstellen | Mehrere integrierte Steckverbinder für Systemintegration |
Backplane-Bus-Kommunikationsgeschwindigkeit und Skalierung der I/O-Dichte
Die Schaltungsarchitektur optimiert die Backplane-Bus-Kommunikationsgeschwindigkeit über Systemverbindungen, um Echtzeit-Determinismus während der Logikauswertung zu gewährleisten. Hochdichtes Leiterbahnrouting unterstützt die erweiterte Skalierung der I/O-Dichte und isoliert kritische Verarbeitungspfade vor elektromagnetischen Störungen. Die latenzarme interne Firmware-Flash-Kompatibilität sorgt für synchronisierte Zustandsausführung zwischen primären Verarbeitungsknoten und sekundären Erweiterungsschnittstellen während des Dauerbetriebs.
Häufig gestellte Fragen
F: Welche Vorsichtsmaßnahmen sind bezüglich statischer Elektrizität bei der Installation dieser Platine zu beachten?
A: Techniker müssen vor dem Umgang mit der Leiterplatte ein geerdetes Handgelenkband tragen, das mit der Erdung des Schranks verbunden ist. Ungeschützte Leiterbahnen und Mehrfachsteckverbinder dürfen nicht direkt berührt werden, um Schäden durch elektrostatische Entladung zu vermeiden.
F: Wie werden physikalische Signalleitungen an die Baugruppe der Platine angeschlossen?
A: Signalverbindungen werden über die integrierten Multi-Steckverbinder-Schnittstellen auf der Platine hergestellt, die sich passgenau mit der dedizierten Backplane des Schranks oder den Flachbandkabel-Baugruppen verbinden.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass die Hauptstromversorgung des Schranks und die Backplane-Stromversorgung vollständig spannungsfrei sind, bevor Sie die Leiterplatte ein- oder ausbauen.
- Vergewissern Sie sich, dass die Kartenrandführungen korrekt mit den Schienen des Rack-Chassis ausgerichtet sind, bevor Sie die Platine fest in die passenden Backplane-Steckverbinder schieben.
- Das Anziehen der Befestigungsschrauben des Panels gemäß den Standardspezifikationen des Chassis verhindert ein physisches Lösen durch mechanische Vibrationen im Betrieb.
- Halten Sie eine saubere Luftzirkulation um das Rack aufrecht, um die Ansammlung leitfähigen Staubs auf freiliegenden Leiterbahnen zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
