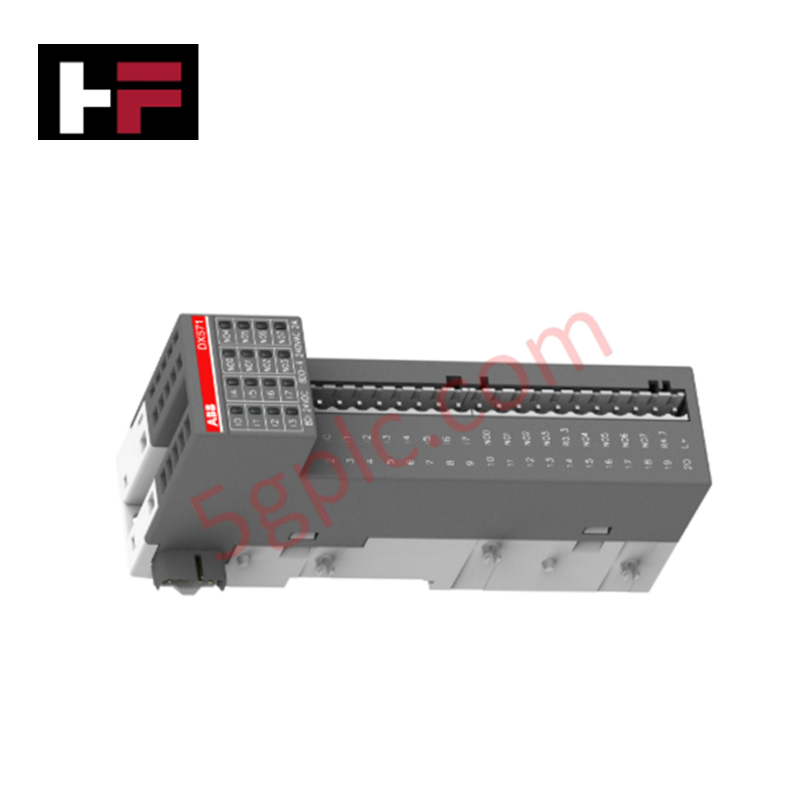

ABB DX571 1TNE968902R2302 S500-eCo Digital Ein-/Ausgabemodul
ABB DX571 1TNE968902R2302 S500-eCo Digital Ein-/Ausgabemodul
ABB DX571 1TNE968902R2302 S500-eCo Digital Ein-/Ausgabemodul

ABB DX571 1TNE968902R2302 S500-eCo Digital Ein-/Ausgabemodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : DX571 1TNE968902R2302

PRODUKTTYP : Digitale Ein-/Ausgabemodule

PRODUKTHERSTELLER : ABB


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das ABB DX571 1TNE968902R2302, auch als DX571 Digital-Ein-/Ausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur diskreten Signalerfassung und Relaisansteuerung innerhalb der ABB S500-eCo Automatisierungsplattformen. Die Einheit verarbeitet 8 digitale Eingangskanäle mit Sink-/Source-Konfiguration sowie 8 elektromechanische Relaisausgänge, die für 120 bis 240 VAC bei 2 A ausgelegt sind, und verwendet ein 1-Draht-Verbindungsschema.

Hardware-Spezifikationen

Parameter Spezifikation
Modell DX571 (Bestellcode: 1TNE968902R2302)
Marke ABB
Herkunft Deutschland
Gewicht 0,14 kg
Abmessungen 34 mm x 74 mm x 135 mm (B x H x T)
Betriebstemperatur 0 bis +60 °C
Stromverbrauch Versorgung über Backplane-Bus und 24 VDC Eingangsspannung
Digitale Eingänge 8 DI (24 VDC, konfigurierbar als Sink/Source)
Digitale Ausgänge 8 DO Relais (120 bis 240 VAC, 2 A)
Verdrahtungstopologie 1-Draht-Verbindungsarchitektur
Produkttyp Digital-Ein-/Ausgangsmodul

Firmware-Flash-Kompatibilität und I/O-Dichte-Skalierung

Das DX571-Modul wird direkt in den S500-eCo Erweiterungsbus integriert und gewährleistet strikte Firmware-Flash-Kompatibilität mit den Host-CPU-Einheiten. Sein Dual-Funktions-Layout ermöglicht eine hohe I/O-Dichte-Skalierung, indem 8 diskrete Eingänge und 8 Relaisausgänge auf eine Modulbreite von 34 mm passen. Die interne Backplane-Schnittstelle sorgt für hohe Übertragungsgeschwindigkeit, um Echtzeit-Zustandsaktualisierungen ohne deterministisches Netzwerklatenz-Jitter auszuführen.

Häufig gestellte Fragen

F: Können die Relaisausgänge des DX571 Gleichspannungsschaltlasten handhaben?

A: Die Relaiskontaktkanäle sind primär für 120 bis 240 VAC bei bis zu 2 A ohmscher Last pro Punkt ausgelegt. Das Schalten von Gleichspannungen oberhalb der angegebenen induktiven Grenzwerte erfordert externe Unterdrückungsdioden, um Kontaktlichtbogenverschleiß zu verhindern.

F: Wird Hot-Swapping des Moduls im laufenden Betrieb am S500-eCo I/O-Bus unterstützt?

A: Nein. Die Backplane-Logikversorgung und die 24 VDC-Feldversorgung müssen vor dem Ein- oder Ausbau des DX571-Moduls spannungsfrei geschaltet werden, um Kommunikationsbusfehler und elektrische Kontaktschäden zu vermeiden.

F: Wie werden sinkende und quellende Feldeingänge an den 8 DI-Kanälen bezeichnet?

A: Die 8 digitalen Eingänge akzeptieren sowohl sinkende (NPN) als auch quellende (PNP) Feldkontaktverdrahtungen. Die Polung wird durch die Verdrahtung des gemeinsamen Referenzanschlusses am Modulklemmenblock festgelegt.

Feldinstallationsrichtlinien

  1. Montieren Sie das DX571 auf einer standardmäßigen 35 mm DIN-Schiene neben der S500-eCo CPU oder dem vorgelagerten I/O-Erweiterungsmodul.
  2. Schieben Sie das Modul seitlich entlang der DIN-Schiene, bis der seitlich angebrachte Backplane-Bus-Stecker fest mit dem Anschluss des benachbarten Moduls verbunden ist.
  3. Verdrahten Sie die 24 VDC-Digitaleingangs-Feldversorgung, die Eingangssensorleitungen und die AC-Lastrelais-Schaltkreise gemäß dem 1-Draht-Installationsdiagramm an den vorderen Klemmenblock.
  4. Stellen Sie eine niederohmige Verbindung zwischen der DIN-Schiene und dem Schutzleiter im Schaltschrank her, um elektromagnetische Störkopplungen in die internen Logikschaltungen zu verhindern.
